RS-485 통신가능한 주변 장치들의 데이터를 수집하여 Accura 2300S[또는 2300]으로 전달
통신
RS-4851
Accura 2300S[또는 2300]와의 통신을 위한 2포트[RJ12A, RJ12B] 2
주변 장치들과의 통신을 위한 1포트[Ta(Positive) / Tb(Negative)]
결합
결합
Accura 2300S[또는 2300]과 6C 전화선으로 연결3

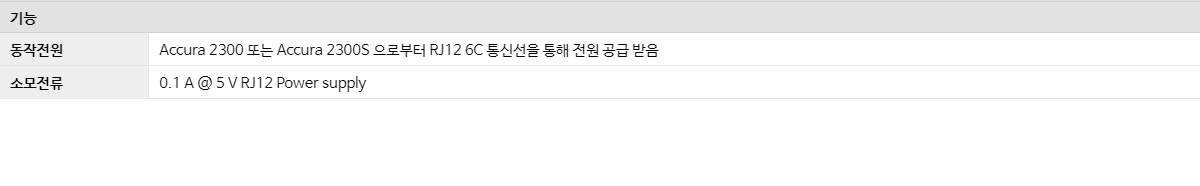

전원
동작전원
Accura 2300S[또는 2300]에서 공급받음[6C전화선을 통해]
소모전류
0.1A @ 5V RJ12 Supply
1 Accura 2300S[또는 2300]과 전용통신 연결을 위한 포트이다. 통신선은 6C전화선을 사용한다.
2 RJ12A, RJ12B에서 A, B 타입구분의 기능적 차이는 없다.
3 제품과 함께 기본제공된다. 6C전화선의 내부도선은 최소 0.128mm2[26 AWG]가 되어야 한다.

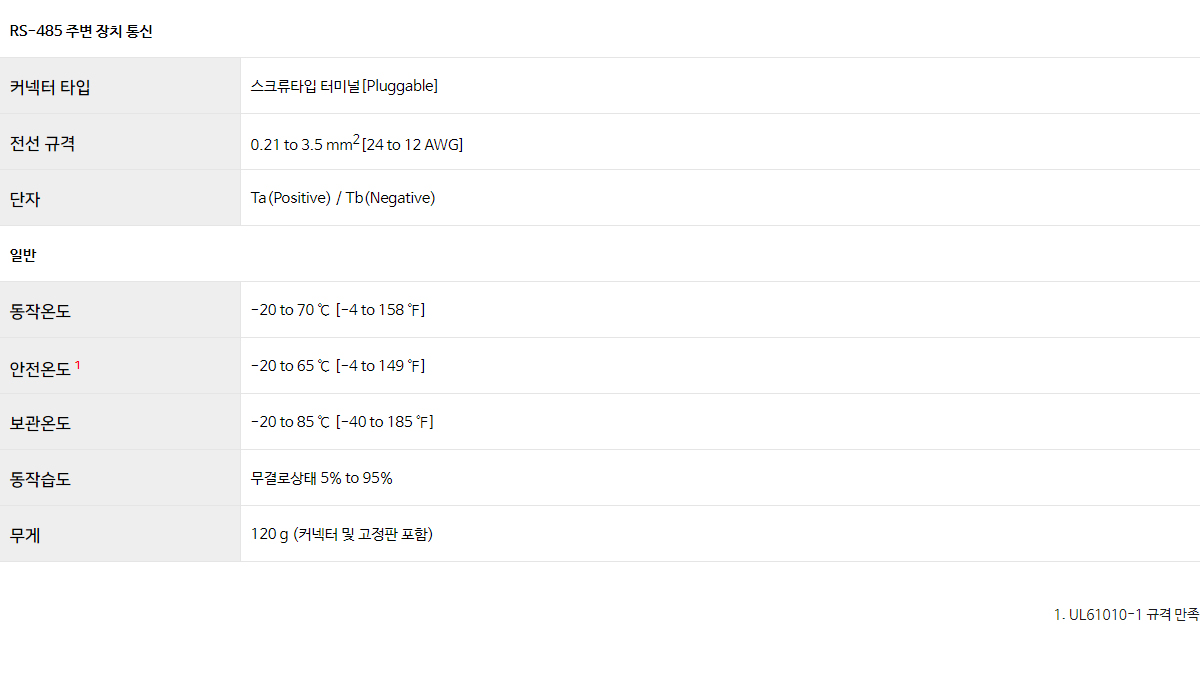

RS-485 주변 장치 통신
커넥터 타입
스크류타입 터미널[Pluggable]
전선 규격
0.21 to 3.5 mm2[24 to 12 AWG]
단자
Ta(Positive) / Tb(Negative)
일반
동작온도
-20 to 70 ℃ [-4 to 158 ℉]
안전온도1
-20 to 65 ℃ [-4 to 149 ℉]
보관온도
-20 to 85 ℃ [-40 to 185 ℉]
동작습도
무결로상태 5% to 95%
무게
120 g (커넥터 및 고정판 포함)
1. UL61010-1 규격 만족
