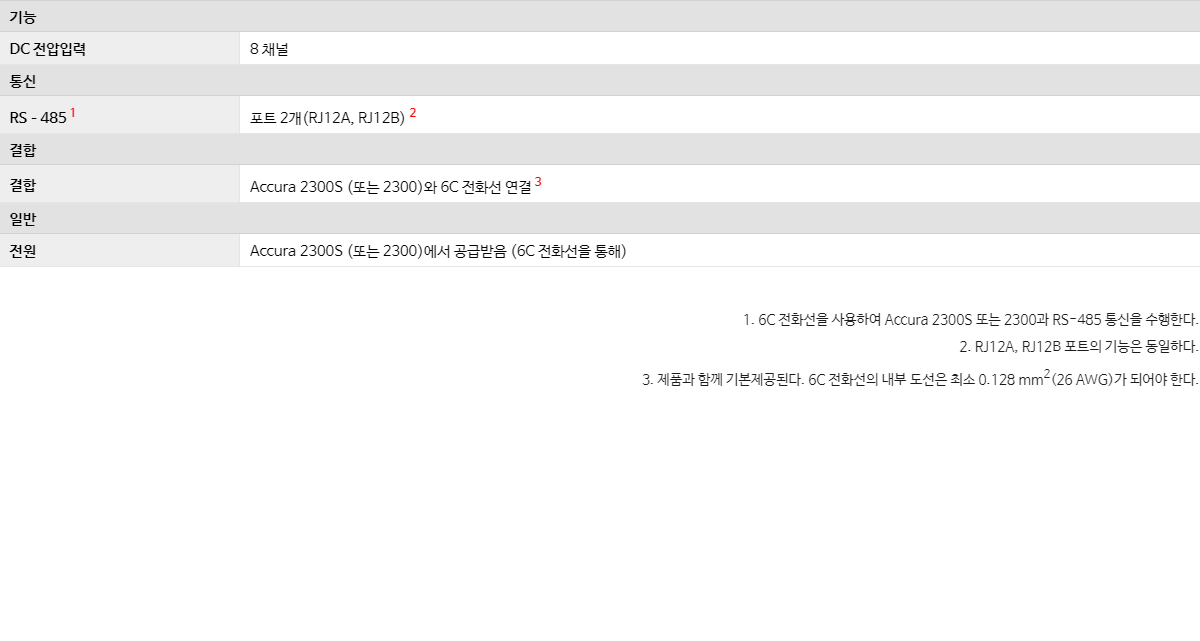

1 Accura 2300S 또는 2300과 전용통신 연결을 위한 포트이다. 통신선은 6C전화선을 사용한다.
2 RJ12A, RJ12B에서 A, B 타입구분의 기능적 차이는 없다.
3 제품과 함께 기본제공된다. 6C전화선의 내부도선은 최소 0.128mm2[26 AWG]가 되어야 한다.
DC전압입력/채널
DC전압입력/채널
항목
채널1
채널2
채널3
채널4
채널5
채널6
채널7
채널8
단자명
VDC1
VDC2
VDC3
VDC4
VDC5
VDC6
VDC7
VDC8
그라운드1
VDC1G
VDC2G
VDC3G
VDC4G
VDC5G
VDC6G
VDC7G
VDC8G
1. VDC1G, VDC2G ... VDC8G는 각 채널에 대한 별도 그라운드이다.

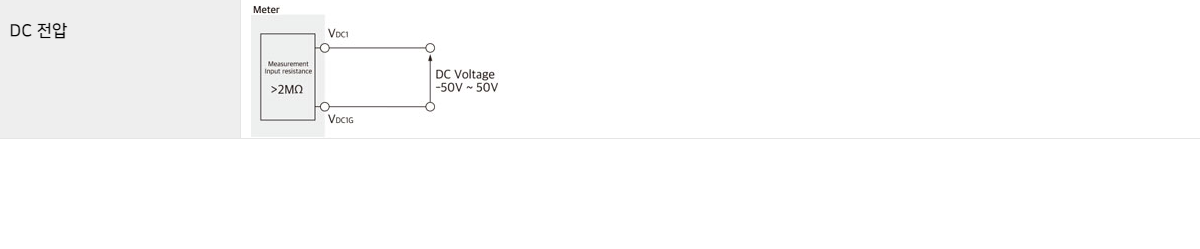

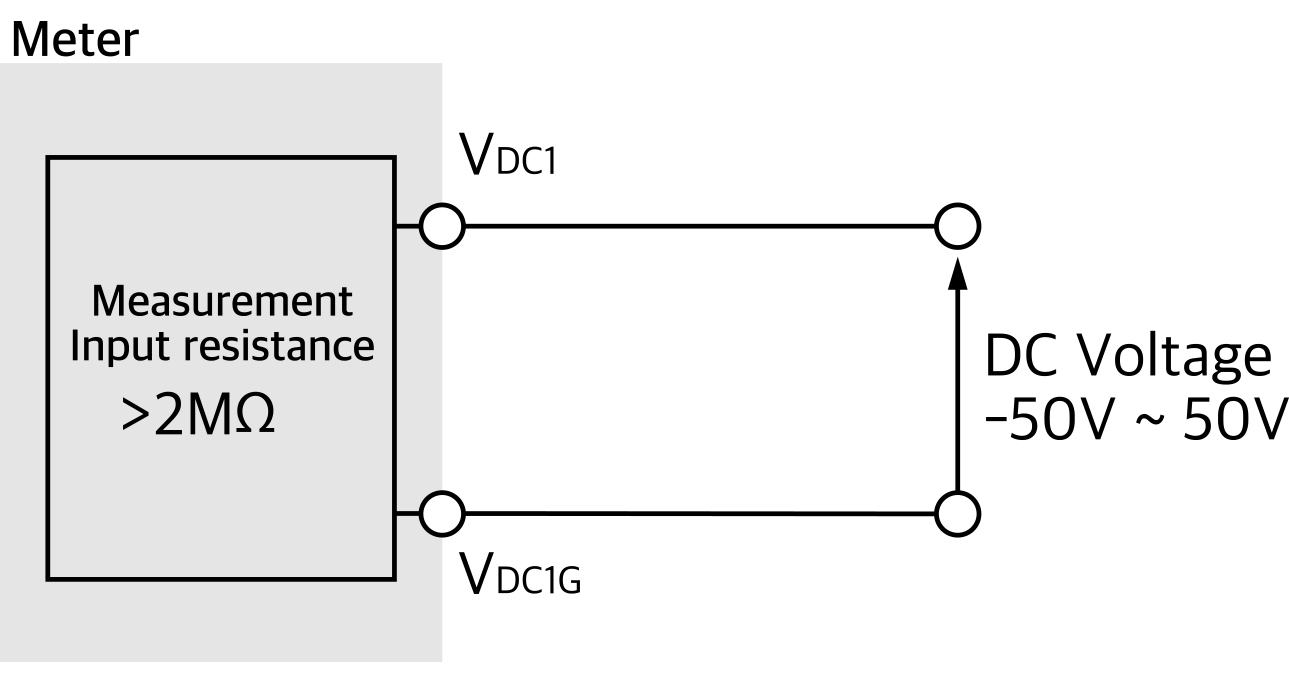

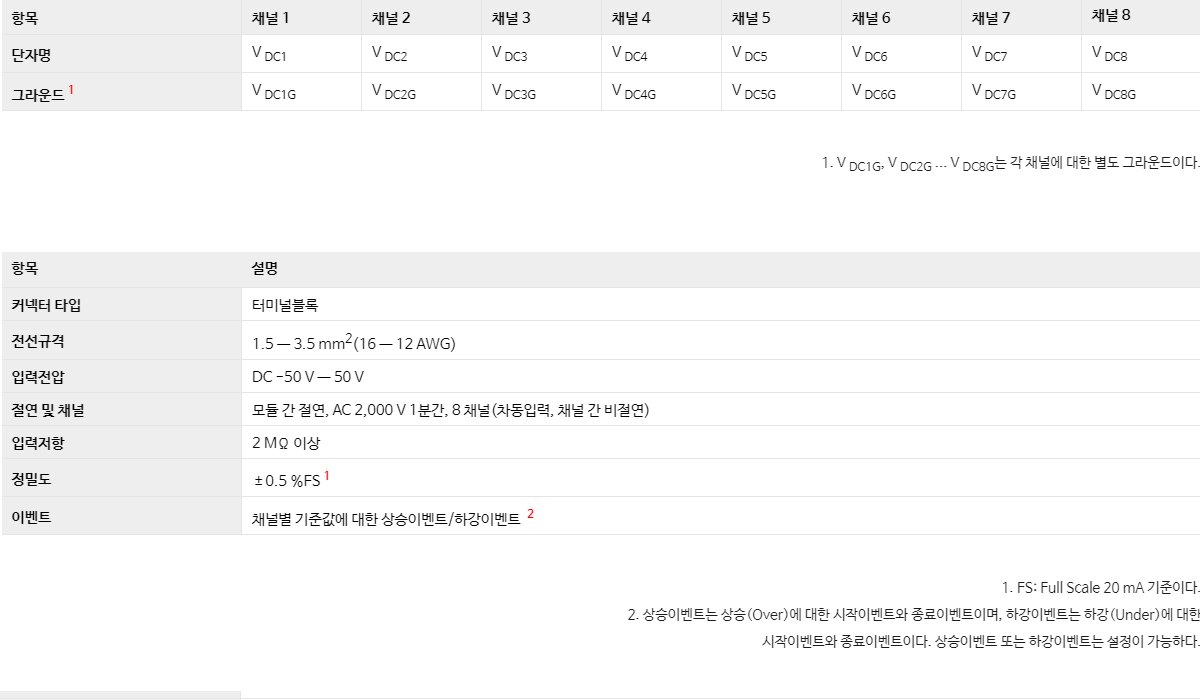

항목
설명
커넥터타입
터미널블록
전선규격
1.5 to 3.5mm2[16 to 12 AWG]
입력전압
DC -50V ~ 50V
절연 및 채널
모듈간 절연AC 2,000V 1분간, 8채널[차동입력, 채널간 비절연]
입력저항
2MΩ 이상
정밀도
±0.5%FS1
이벤트
채널별 기준값에 대한 상승이벤트/ 하강이벤트 2
1 FS: Full Scale 20mA기준이다.
2 상승이벤트는 상승[Over]에 대한 시작이벤트와 종료이벤트이며, 하강이벤트는 하강[Under]에 대한
시작이벤트와 종료이벤트이다. 상승이벤트 또는 하강이벤트는 설정이 가능하다.
