Accura 2500/2550

Smart Distribution Panel Digital Power Meter/ Power Measuring Module

Accura 2500/2550

Smart Distribution Panel Digital Power Meter / Power Measuring Module

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

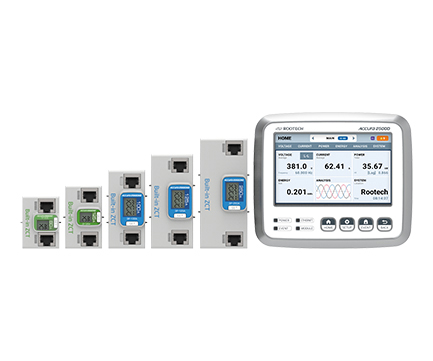

요약

AC/DC 분전반 전압/전류/전력계측

ZCT 내장으로 누설전류 계측하는 전력/누전 계측모듈

Dip(Sag)/Swell, PQ Curve 전력품질

전압/전류 IEC 61557-12 Class 0.5, 유효전력량 IEC 62053-22 Class 0.5S 정밀계측

Aggregation 구간 내 최대/최소/평균 통계정보 제공

CE/UL 안전성, 신뢰성

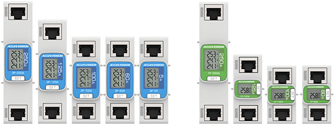

다양한 정격의 MCCB와 일체형 설치/Compact 사이즈

전류 관통형(Through hole)구조로 설치 안전성 확보

5” Color TFT LCD(터치 패널 장착) 화면의 통합 HMI 모듈

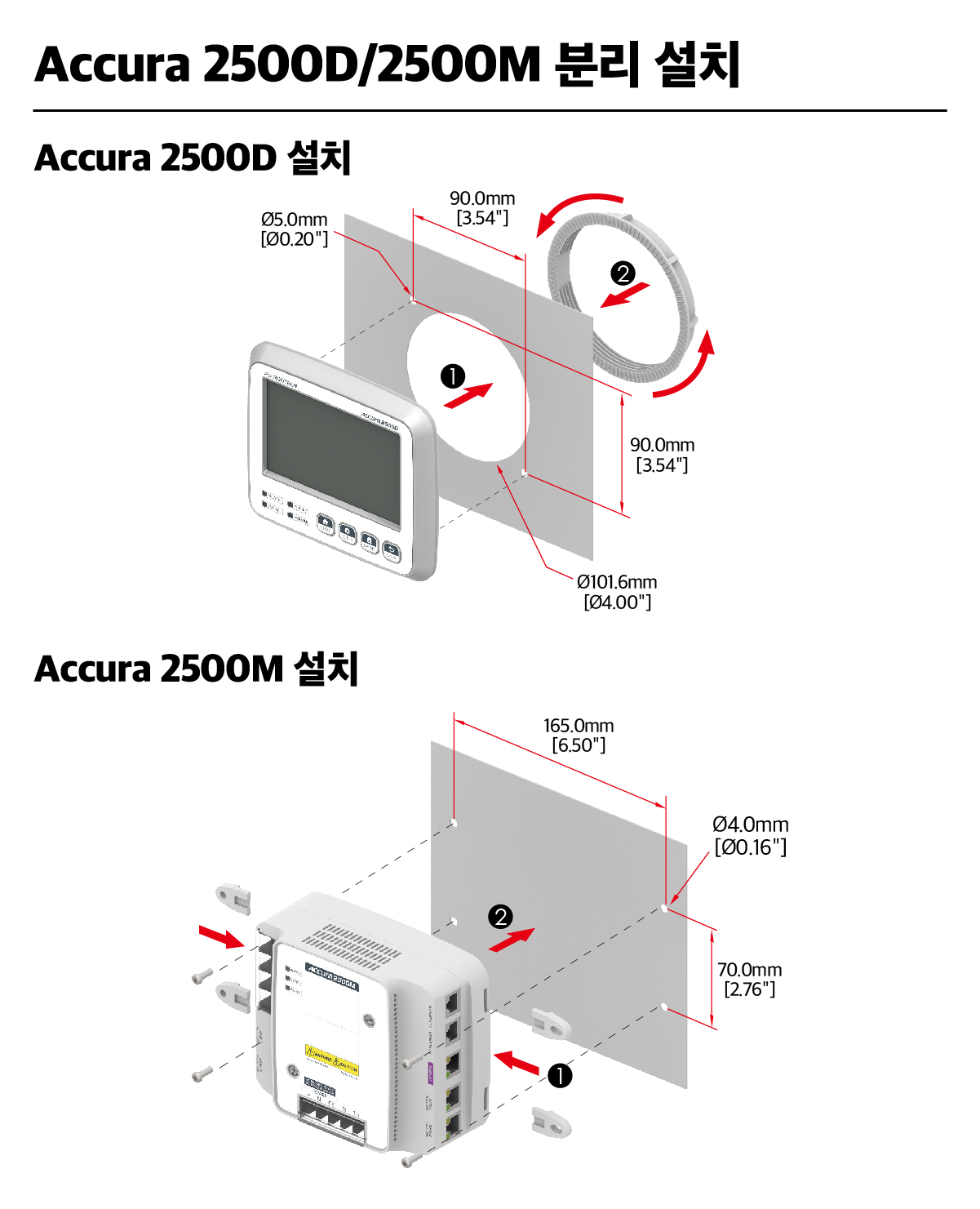

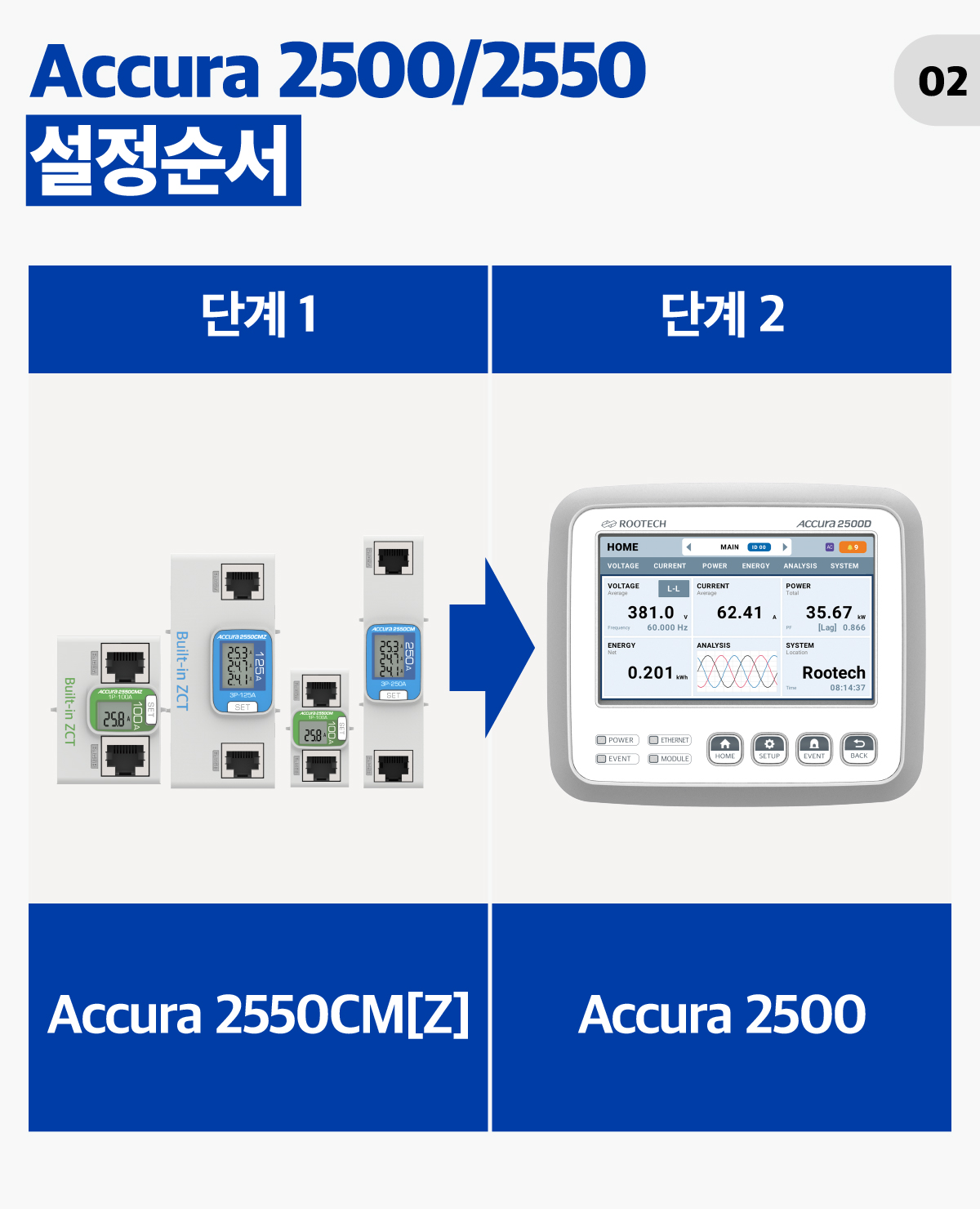

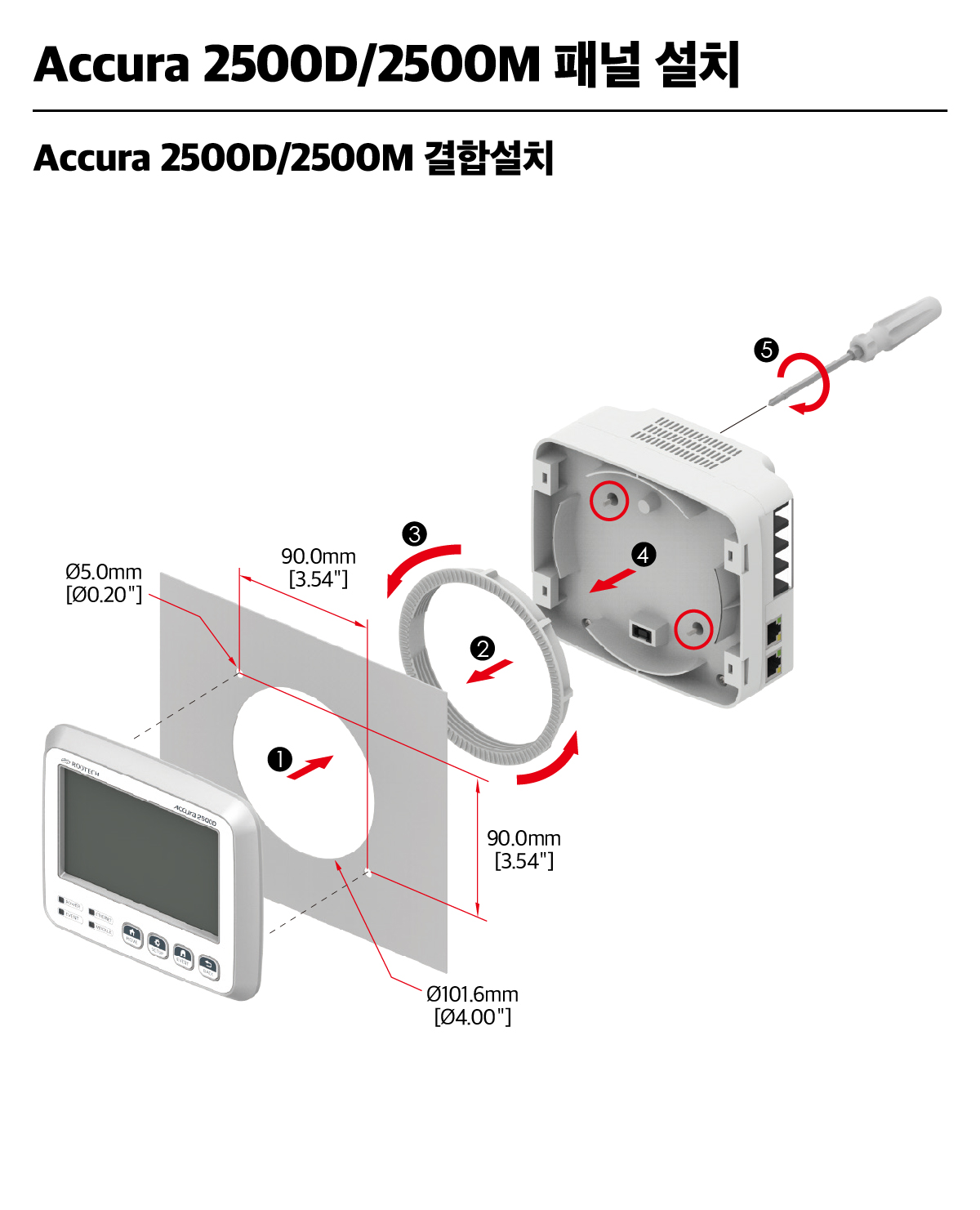

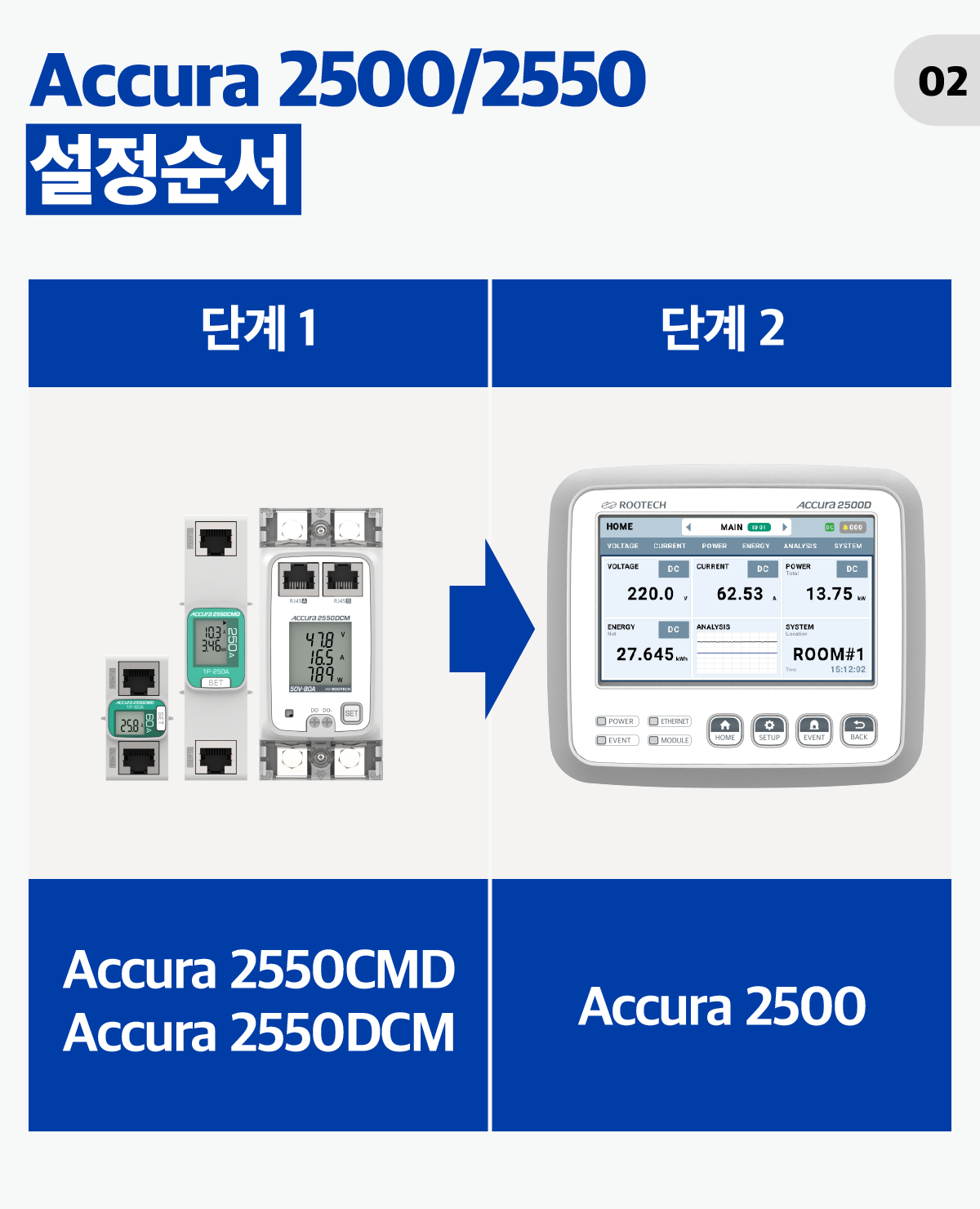

통합 HMI 모듈과 통합모듈의 결합 설치 또는 분리 설치 지원

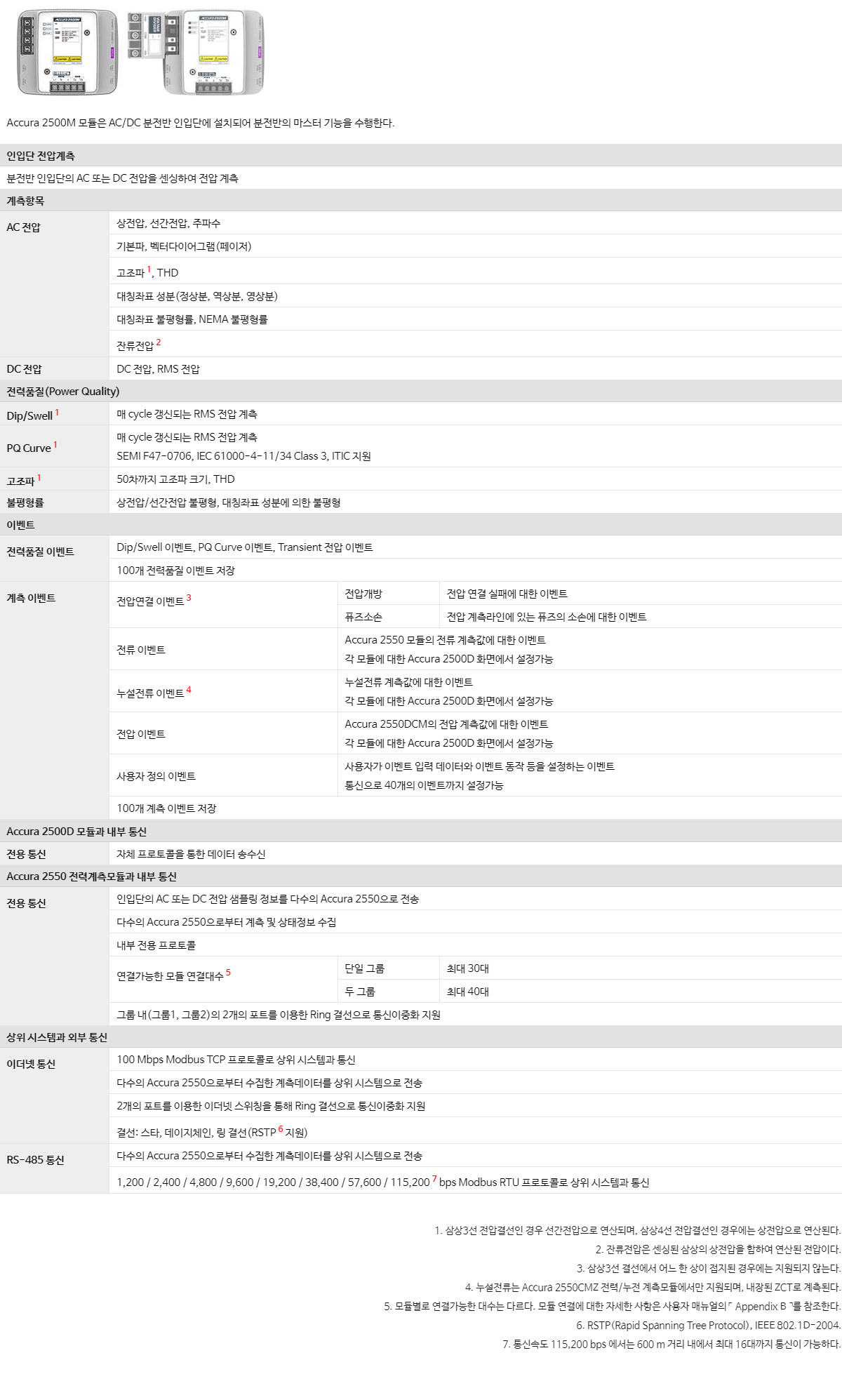

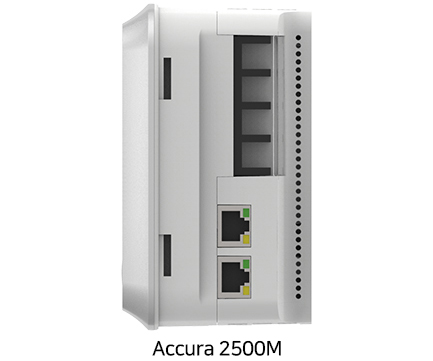

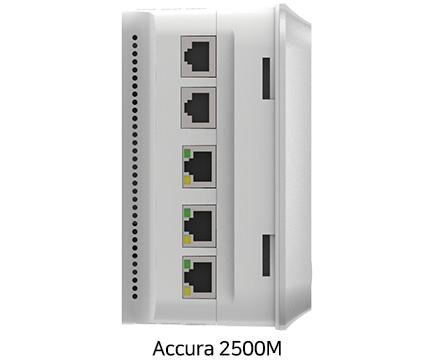

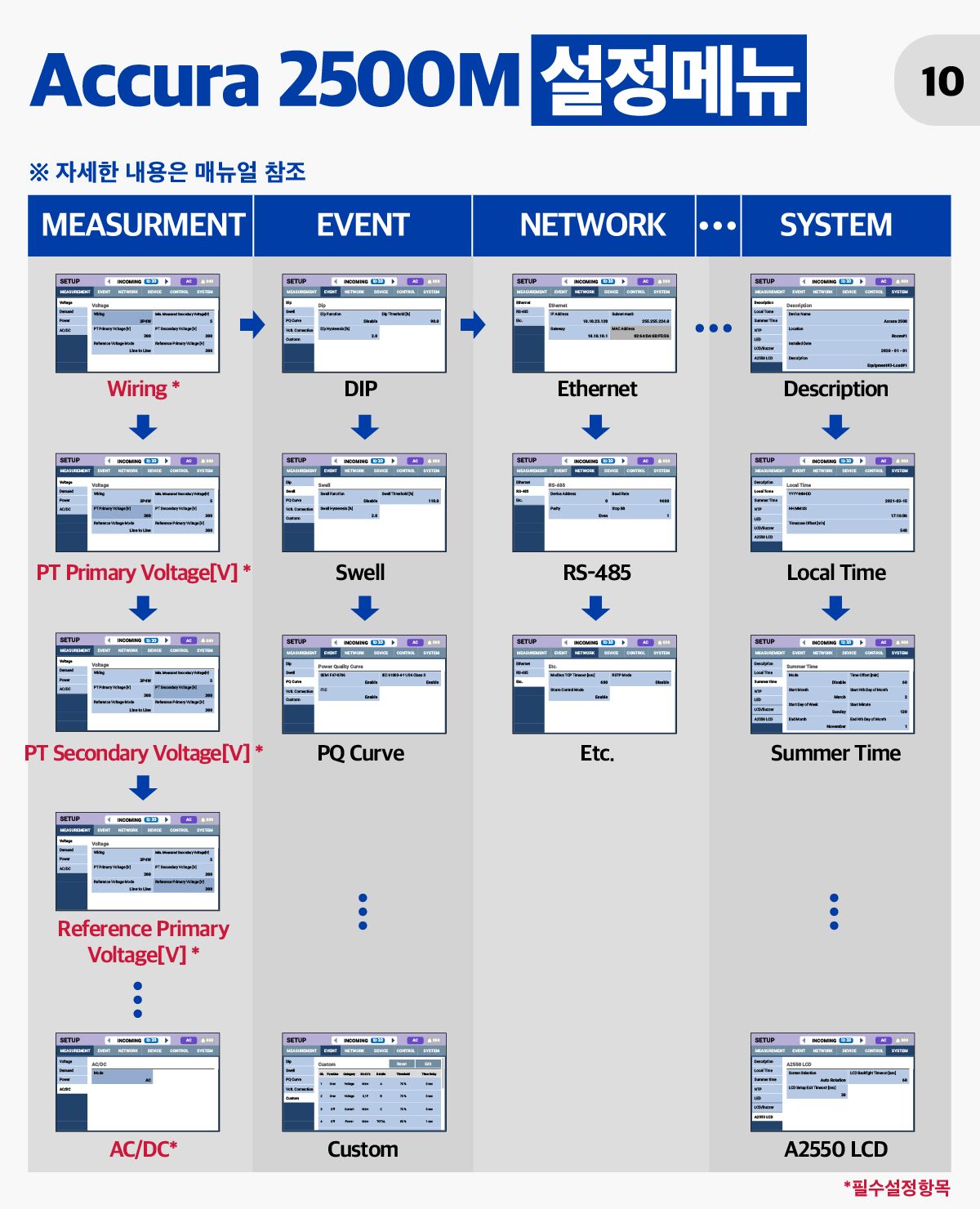

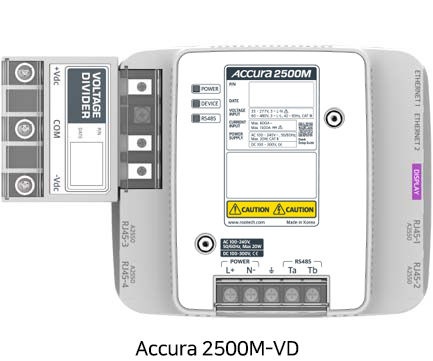

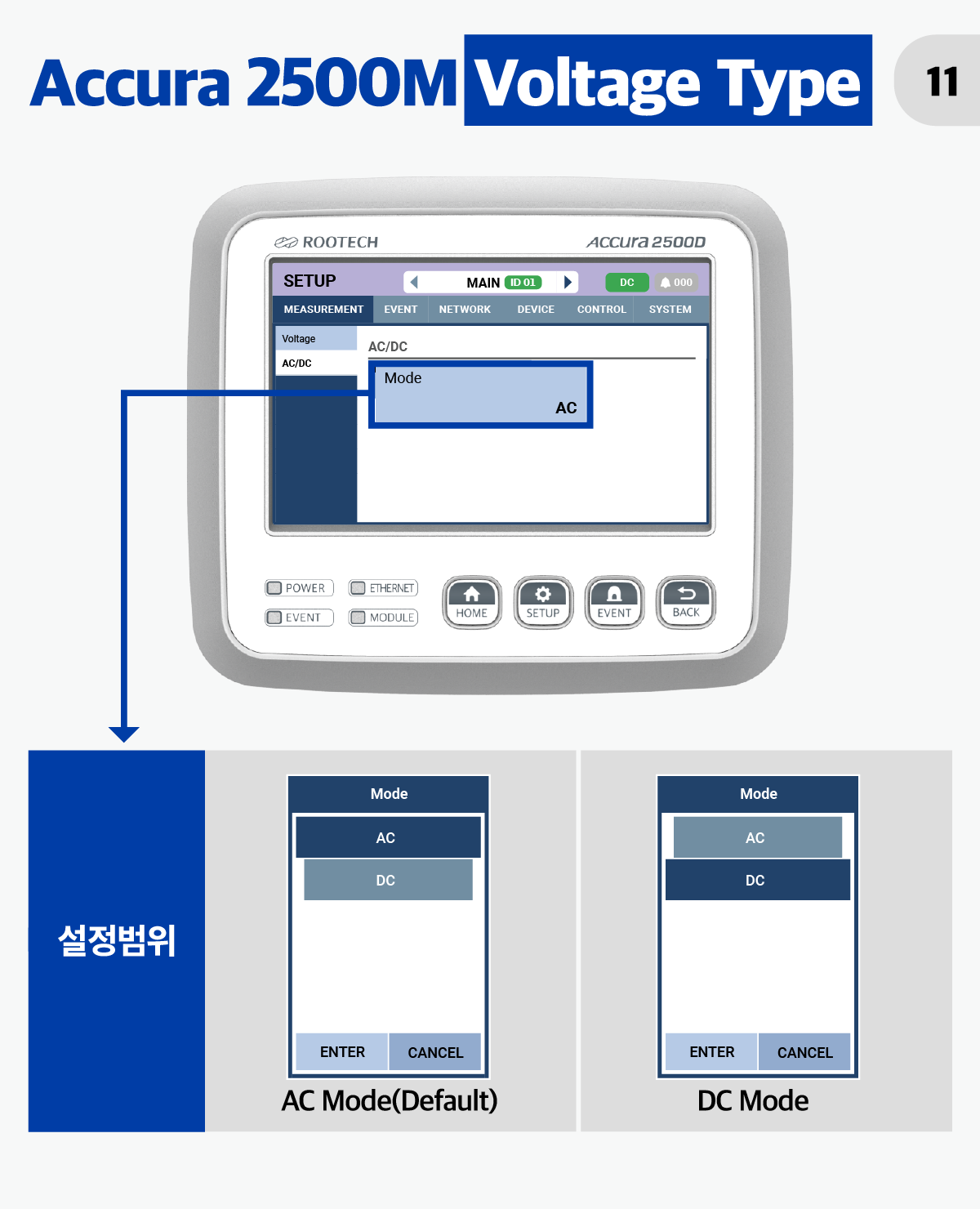

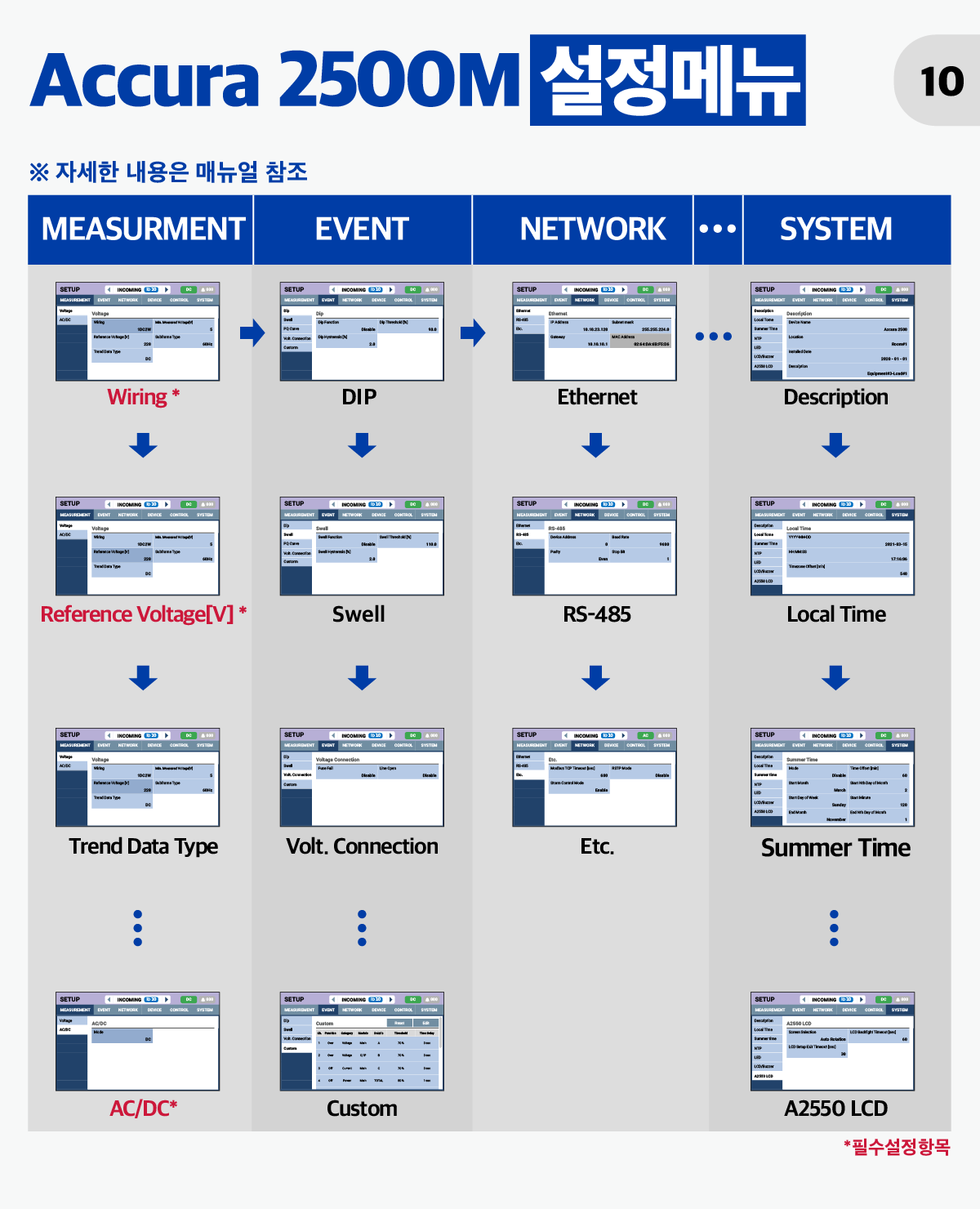

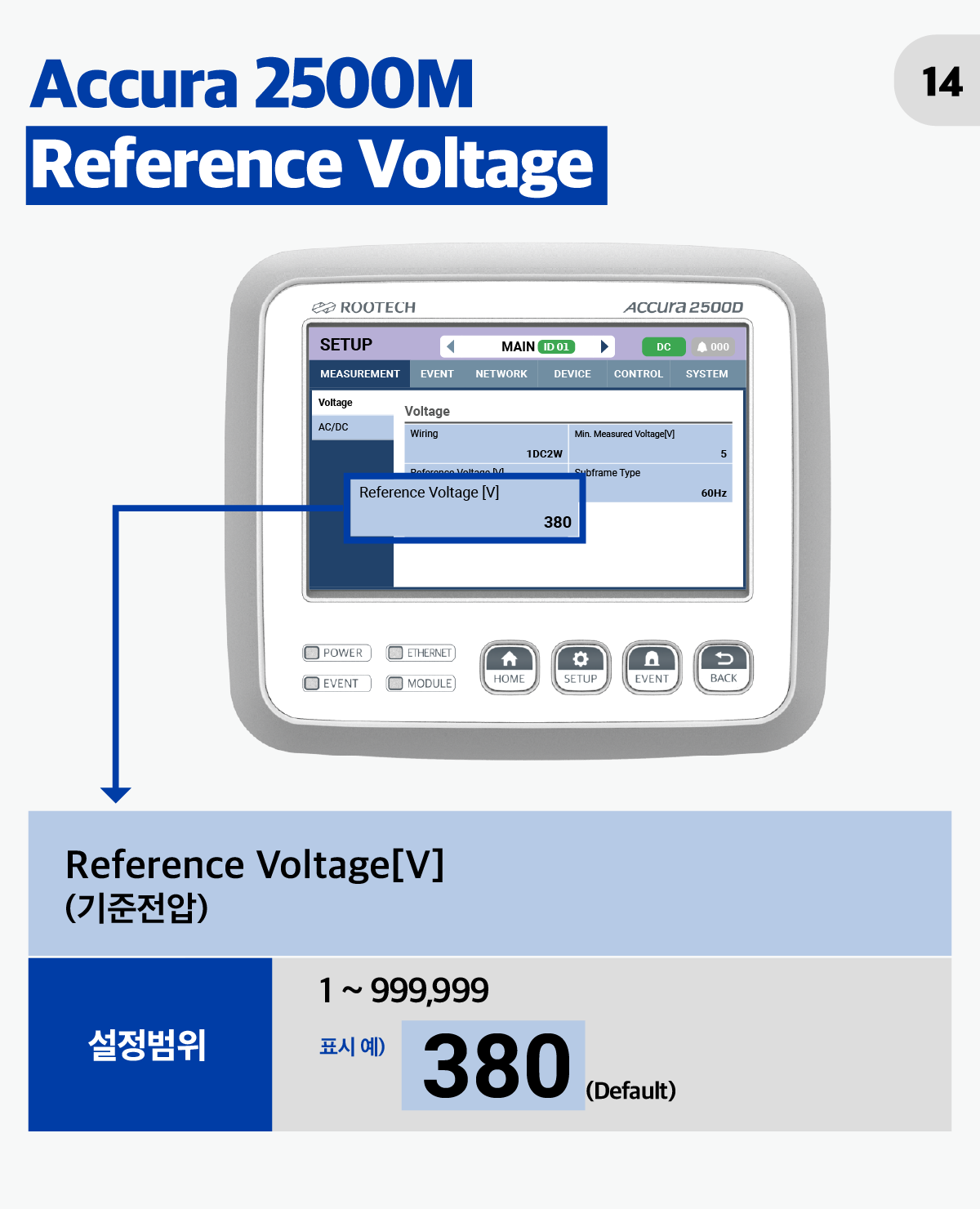

Accura 2500M 분전반 통합모듈

Accura 2500M 모듈은 AC/DC 분전반 인입단에 설치되어 분전반의 마스터 기능을 수행한다.
인입단 전압계측
분전반 인입단의 AC 또는 DC 전압을 센싱하여 전압 계측
계측 항목
AC 전압	상전압, 선간전압, 주파수
	기본파, 벡터다이어그램(Phasor)
	고조파, THD¹
	대칭좌표 성분(정상분, 역상분, 영상분)
	대칭좌표 불평형율, NEMA 불평형율
	잔류전압²
DC 전압	DC 전압, RMS 전압
전력품질(Power Quality)
Dip/Swell¹	매 cycle 갱신되는 1-cycle RMS 계측
PQ Curve¹	매 cycle 갱신되는 1-cycle RMS 계측 SEMI F47-0706, IEC 61000-4-11/34 Class 3, ITIC 지원
고조파¹	1 - 50조파 크기, THD
불평형율	상전압/선간전압 불평형, 대칭좌표 성분에 의한 불평형
이벤트
전력품질 이벤트	Dip/Swell 이벤트
	PQ Curve 이벤트		SEMI F47-0706, IEC 61000-4-11/34 Class 3, ITIC
전압연결 이벤트	전압개방 이벤트³		전압 연결 실패에 대한 이벤트
	퓨즈소손 이벤트³		전압 계측라인에 있는 퓨즈의 소손에 대한 이벤트
사용자 정의 이벤트	사용자가 이벤트 입력 데이터와 이벤트 동작 등을 정의하는 이벤트
	사용자 정의로 80개의 이벤트까지 설정 가능
	이벤트 입력 데이터		0.2초 데이터
			전압/전류/전력/누설전류⁴/기타 설정 중에서 선택 가능
	Threshold		사용자 설정
	감지 방법		상승(Over), 하강(Under) 사용자 설정
시스템 이벤트	모듈 관리, 통신 상태, 설정 및 기타 이벤트
Accura 2500D 모듈과 내부 통신
전용 통신	자체 프로토콜을 통한 데이터 송수신
Accura 2550 전력계측모듈과 내부 통신
전용 통신	인입단의 AC 또는 DC 전압 샘플링 정보를 다수의 Accura 2550으로 전송
	다수의 Accura 2550으로부터 계측데이터 및 상태 수집
	내부 전용 프로토콜
	모듈 연결대수⁵	한 그룹 내에서	최대 30대
		두 그룹 모두	최대 40대
	그룹 내(그룹1, 그룹2)의 2개의 포트를 이용한 Ring 결선으로 통신이중화 지원
상위 시스템과 외부 통신
이더넷 통신	100Mbps Modbus TCP 프로토콜로 상위 시스템과 통신
	다수의 Accura 2550으로부터 수집한 계측데이터를 상위 시스템으로 전송
	2개의 포트를 이용한 이더넷 스위칭을 통해 Ring 결선으로 통신이중화 지원
	결선: 스타, 데이지체인, Ring 결선(RSTP⁶ 지원)
RS-485 통신	1200 - 115200⁷ bps Modbus RTU 프로토콜로 상위 시스템과 통신
	다수의 Accura 2550으로부터 수집한 계측데이터를 상위 시스템으로 전송

1. 삼상3선 전압결선인 경우 선간전압으로 연산되며, 삼상4선 전압결선인 경우에는 상전압으로 연산된다.
2. 잔류전압은 센싱된 삼상의 상전압을 합하여 연산된 전압이다.
3. 삼상3선 결선에서 어느 한 상이 접지된 경우에는 지원되지 않는다.
4. 누설전류는 Accura 2550CMZ 전력/누전 계측모듈에서만 지원되며, 내장된 ZCT 또는 잔류전류로 계측된다.
5. 모듈별로 연결가능한 대수는 다르다. 모듈 연결에 대한 자세한 사항은 사용자 매뉴얼의 ⌜Appendix B⌝를 참조한다.
6. RSTP(Rapid Spanning Tree Protocol), IEEE 802.1D-2004.
7. 통신속도 115200 bps 에서는 버스 당 16대까지 연결 가능하다.

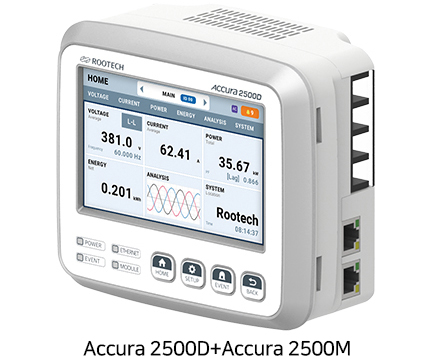

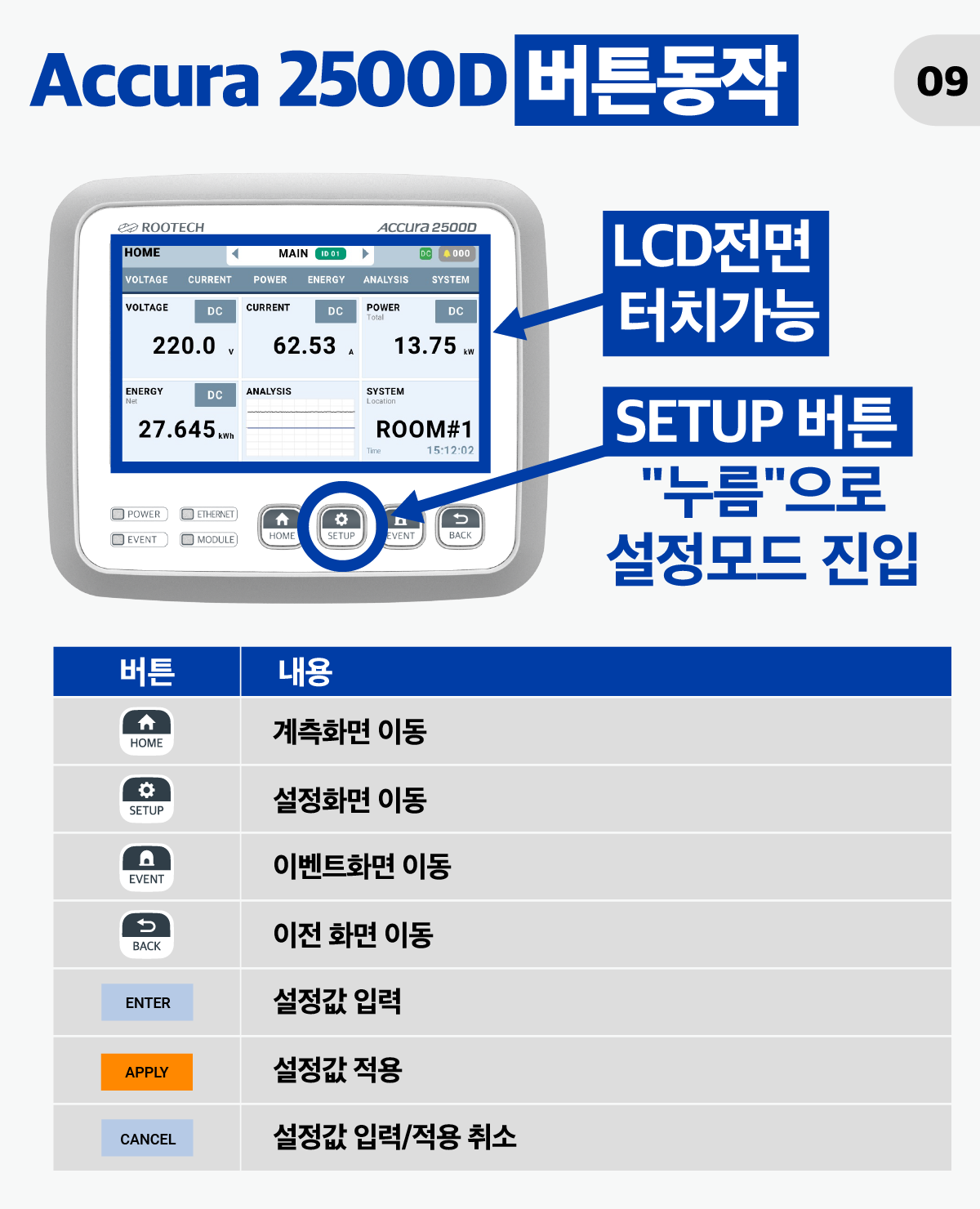

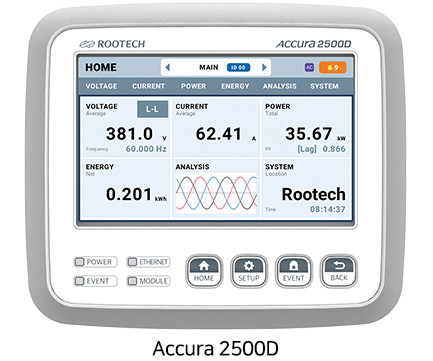

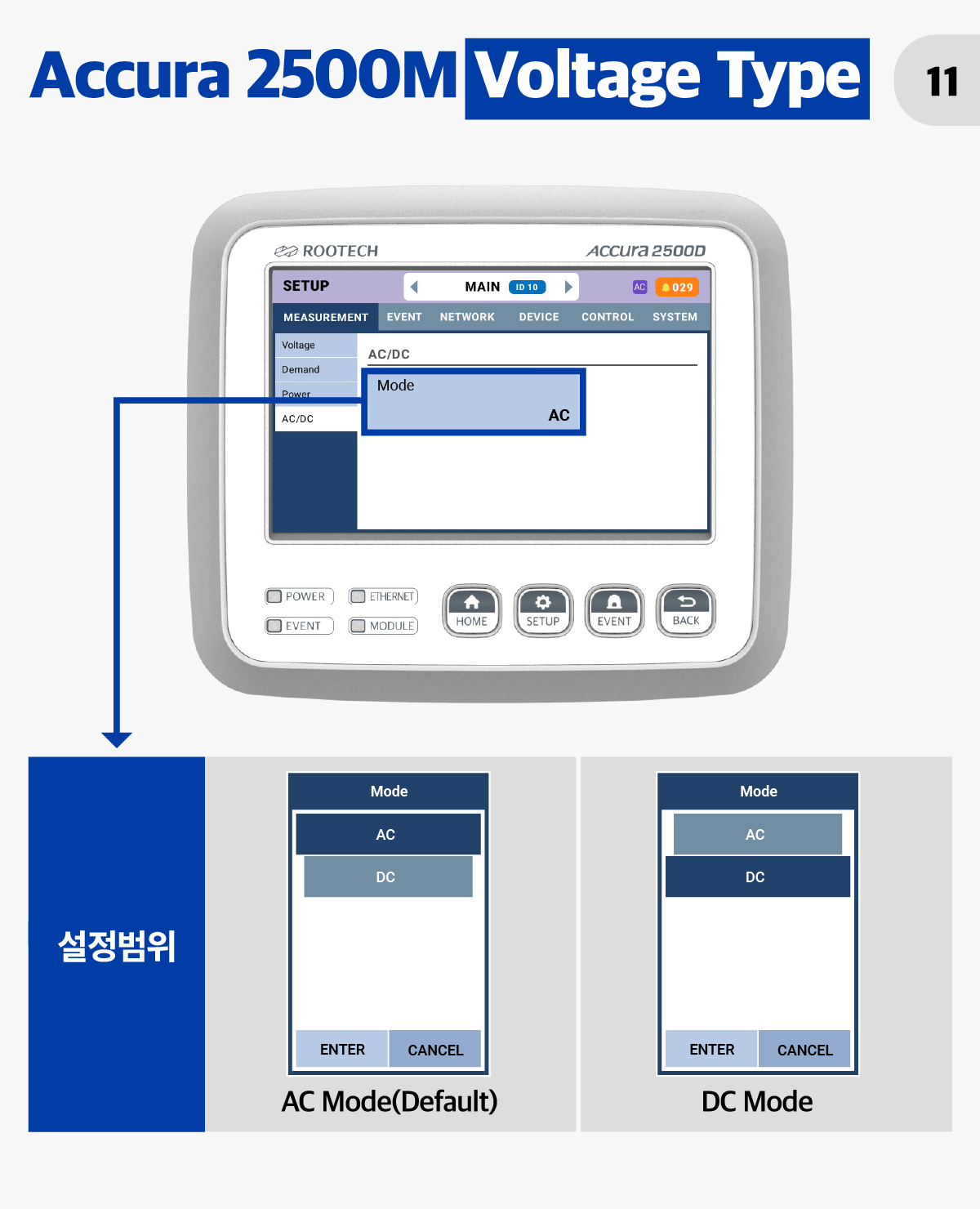

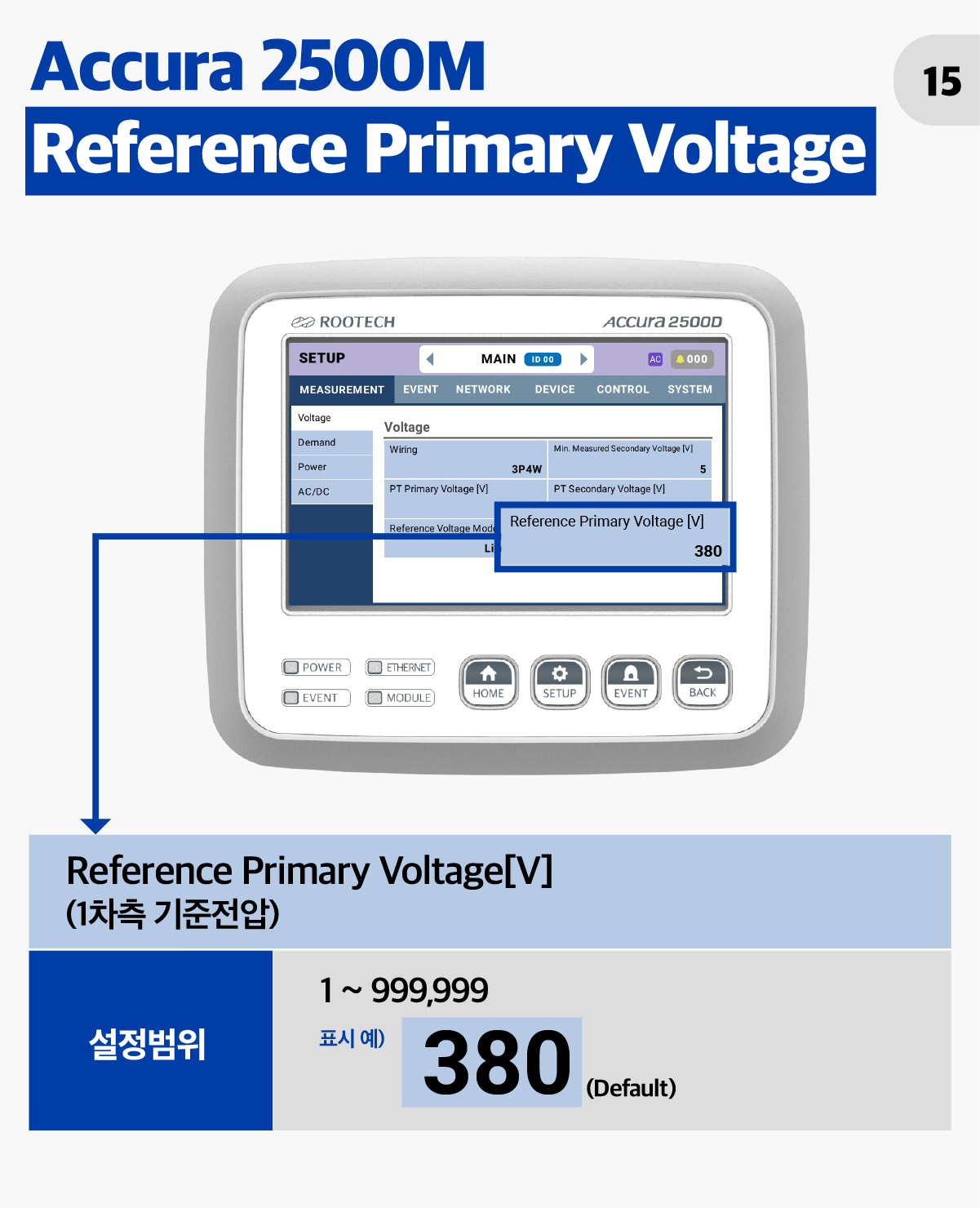

Accura 2500D 분전반 통합 HMI 모듈

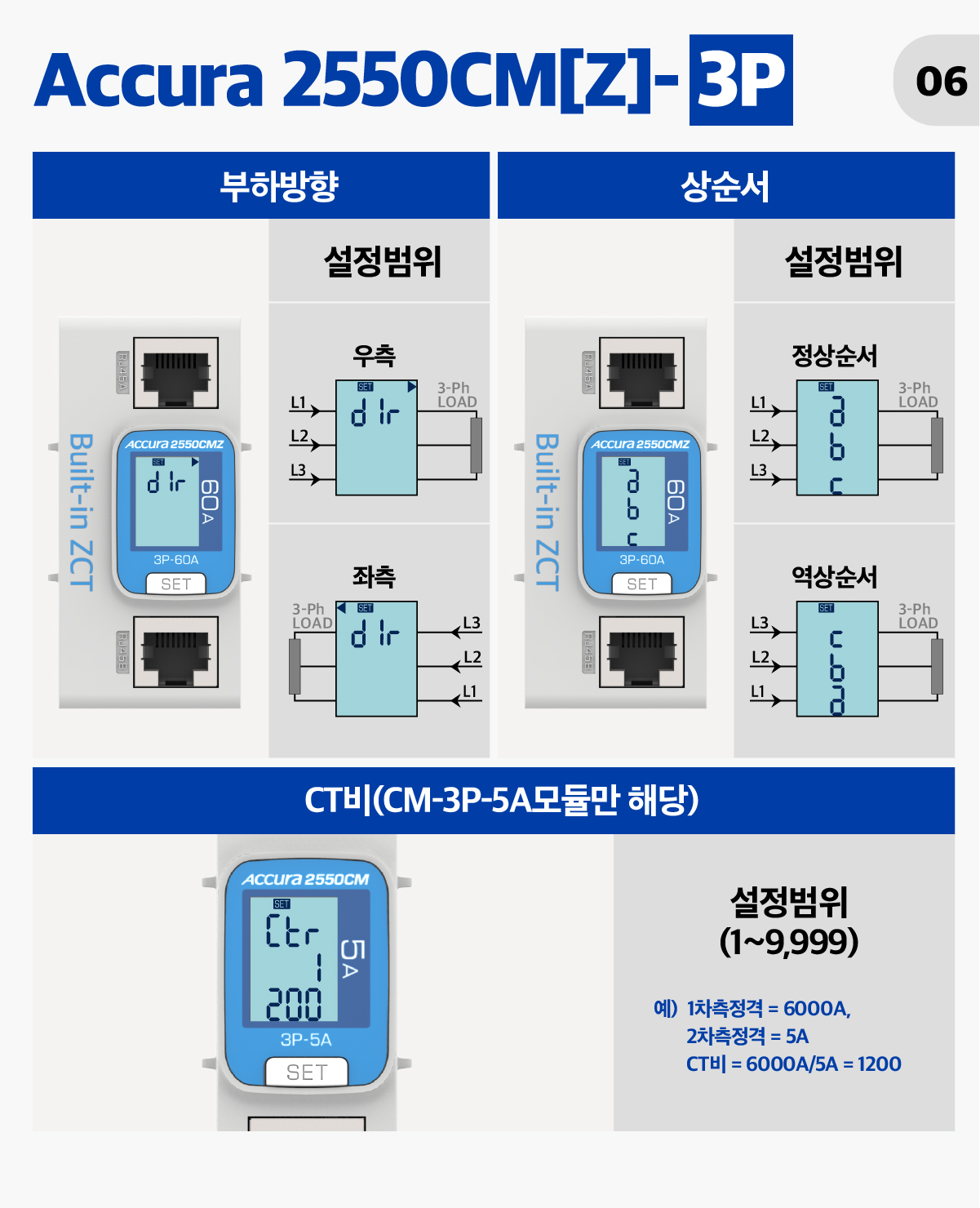

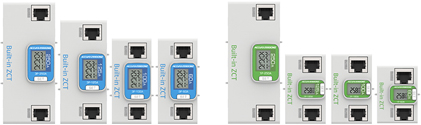

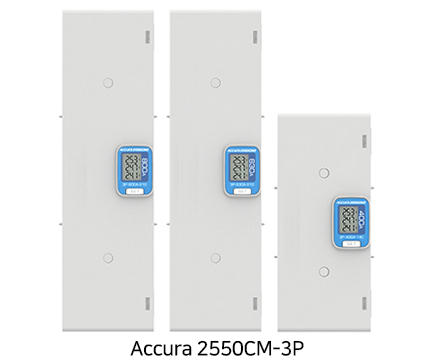

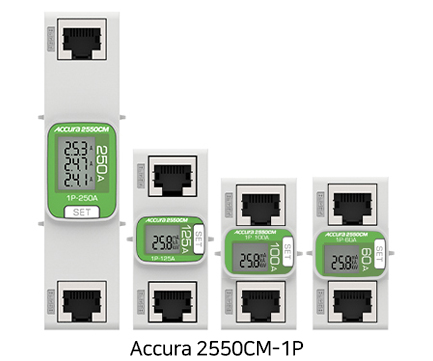

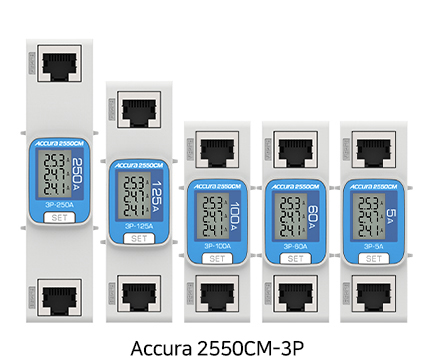

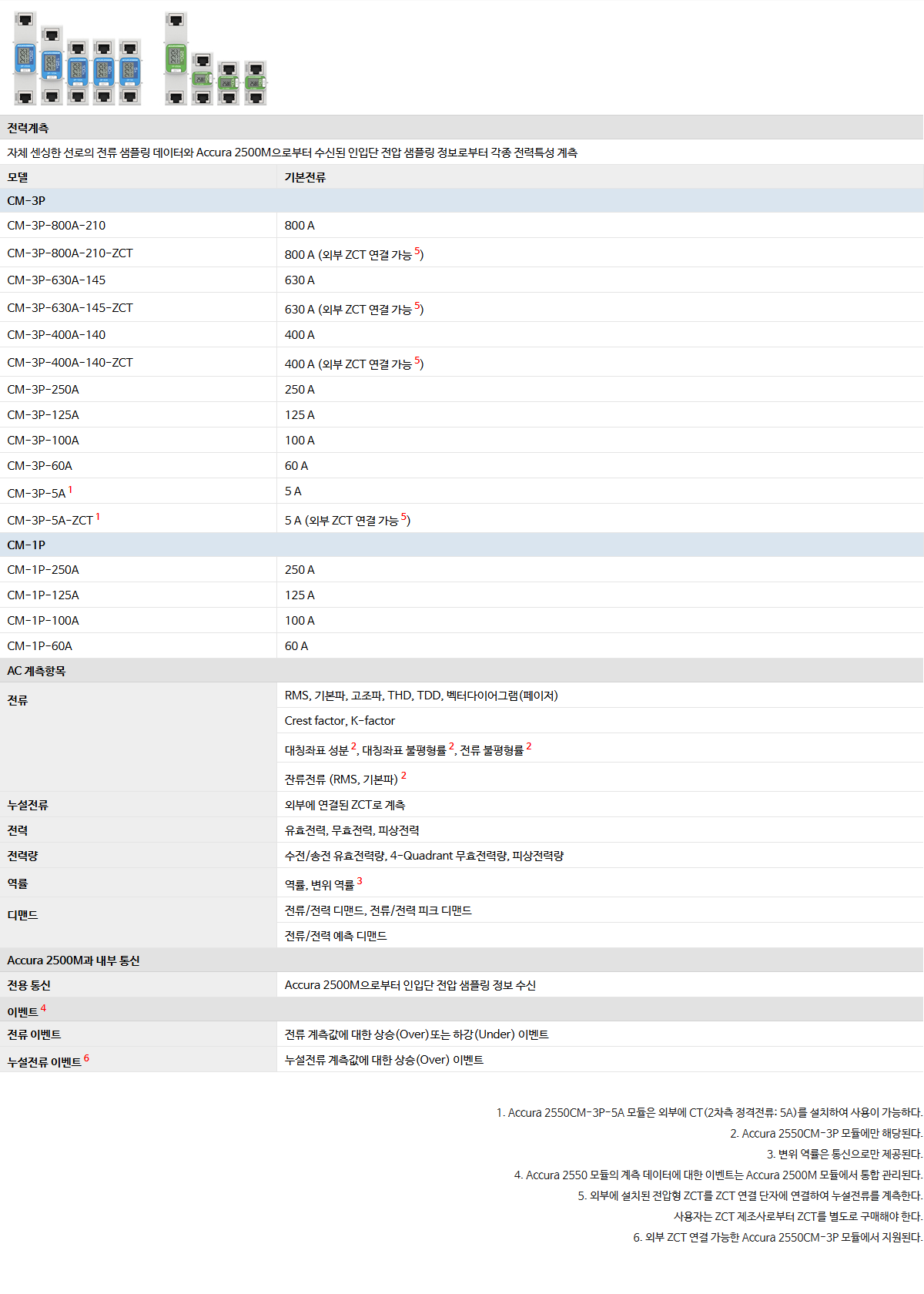

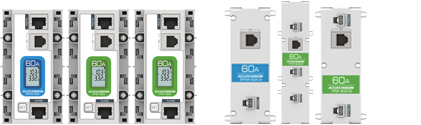

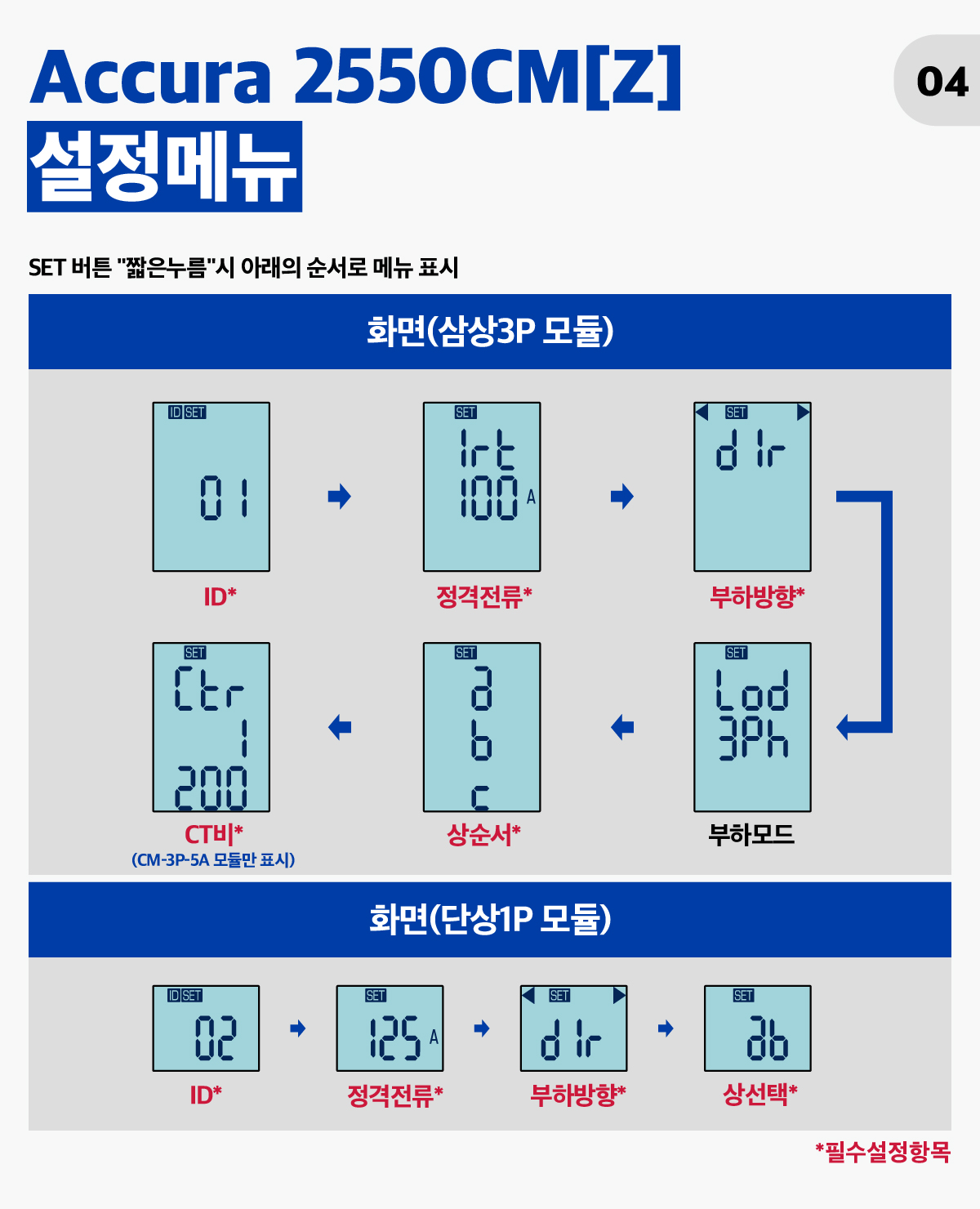

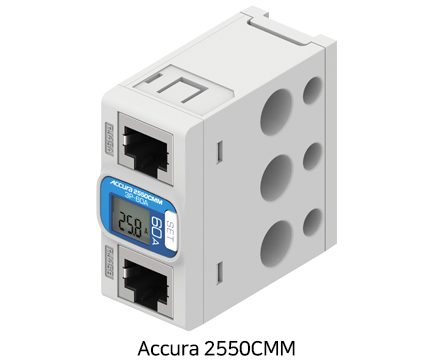

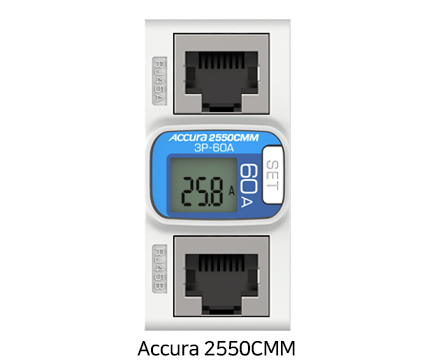

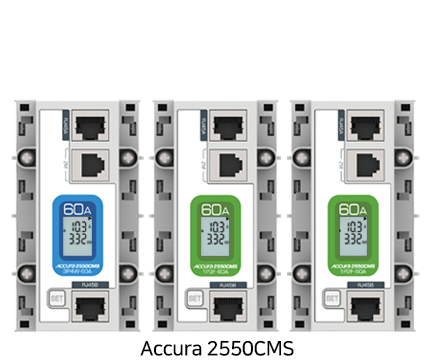

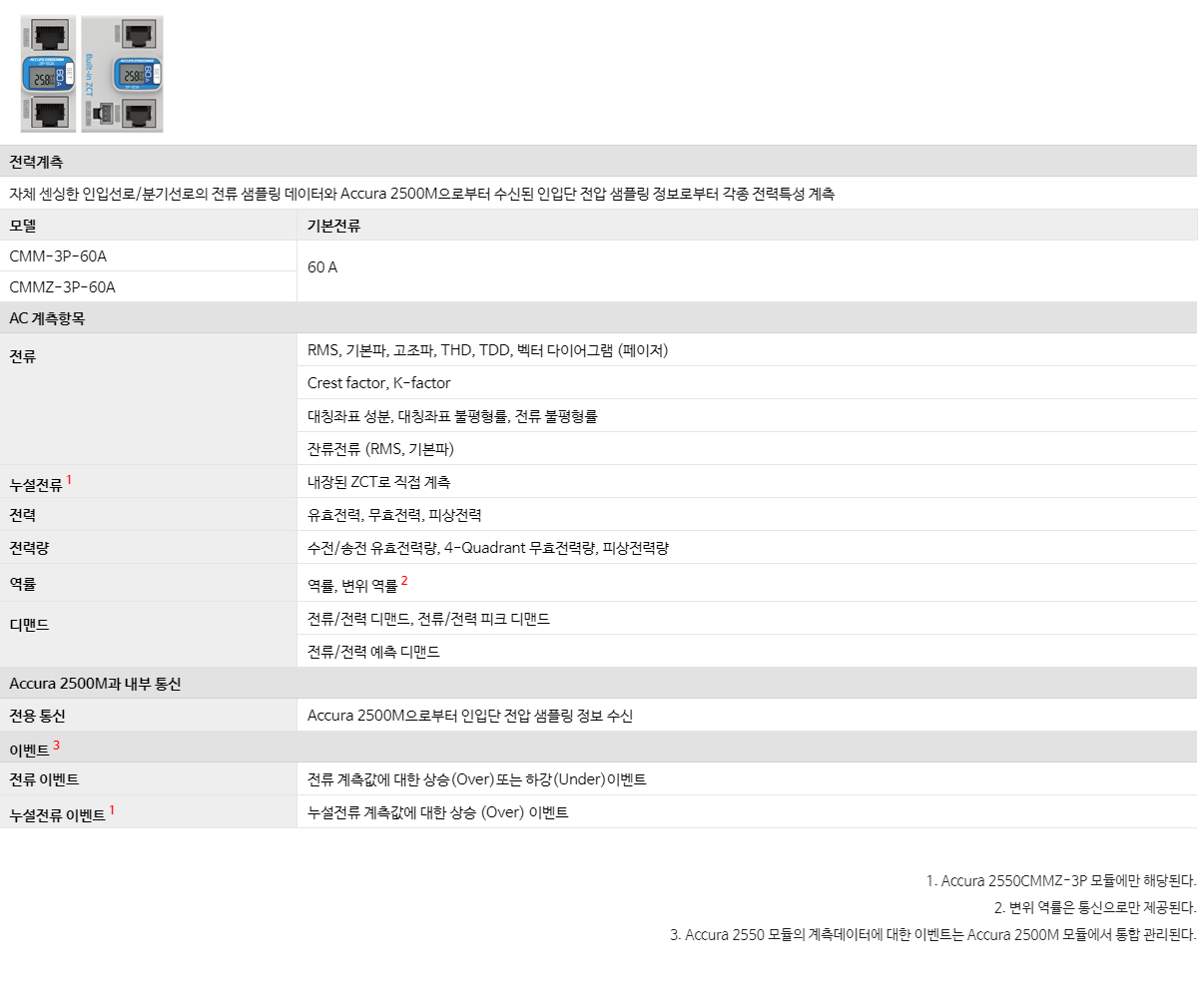

Accura 2550CM-3P/1P 삼상/단상 전력계측모듈

인입선로/분기선로 전력계측
자체 센싱한 인입선로/분기선로의 전류 샘플링 데이터와 Accura 2500M으로부터 수신된 인입단 전압 샘플링 정보로부터 각종 전력특성 계측
모델		기본전류
CM-3P-250A		250A
CM-3P-125A		125A
CM-3P-100A		100A
CM-3P-60A		60A
CM-3P-5A¹		5A
CM-1P-250A		250A
CM-1P-125A		125A
CM-1P-100A		100A
CM-1P-60A		60A
AC 계측 항목
전류	RMS, 기본파, 고조파, THD, TDD, 벡터다이어그램(Phasor)
	Crest factor, K-factor
	대칭좌표 성분², 대칭좌표 불평형율², 전류 불평형율²
전력	유효전력, 무효전력, 피상전력
전력량	수전/송전 유효전력량, 4-Quadrant 무효전력량, 피상전력량
역률	역률, 변위 역률
디맨드	전류/전력 디맨드, 전류/전력 피크 디맨드
	전류/전력 예측 디맨드
Accura 2500M과 내부 통신
전용 통신	Accura 2500M으로부터 인입단 전압 샘플링 정보 수신
이벤트
사용자 정의 이벤트³	이벤트 입력 데이터	0.2초 데이터
		전류/전력/기타 설정 중에서 선택 가능
	Threshold	사용자 설정
	감지 방법	상승(Over), 하강(Under) 사용자 설정

1. Accura 2550CM-3P-5A 모듈은 외부에 CT(2차측 정격전류 5A)를 설치하여 사용이 가능하다.
2. Accura 2550CM-3P 모듈에만 해당된다.
3. Accura 2550 모듈의 계측데이터에 대한 이벤트는 Accura 2500M 모듈에서 통합 관리된다.

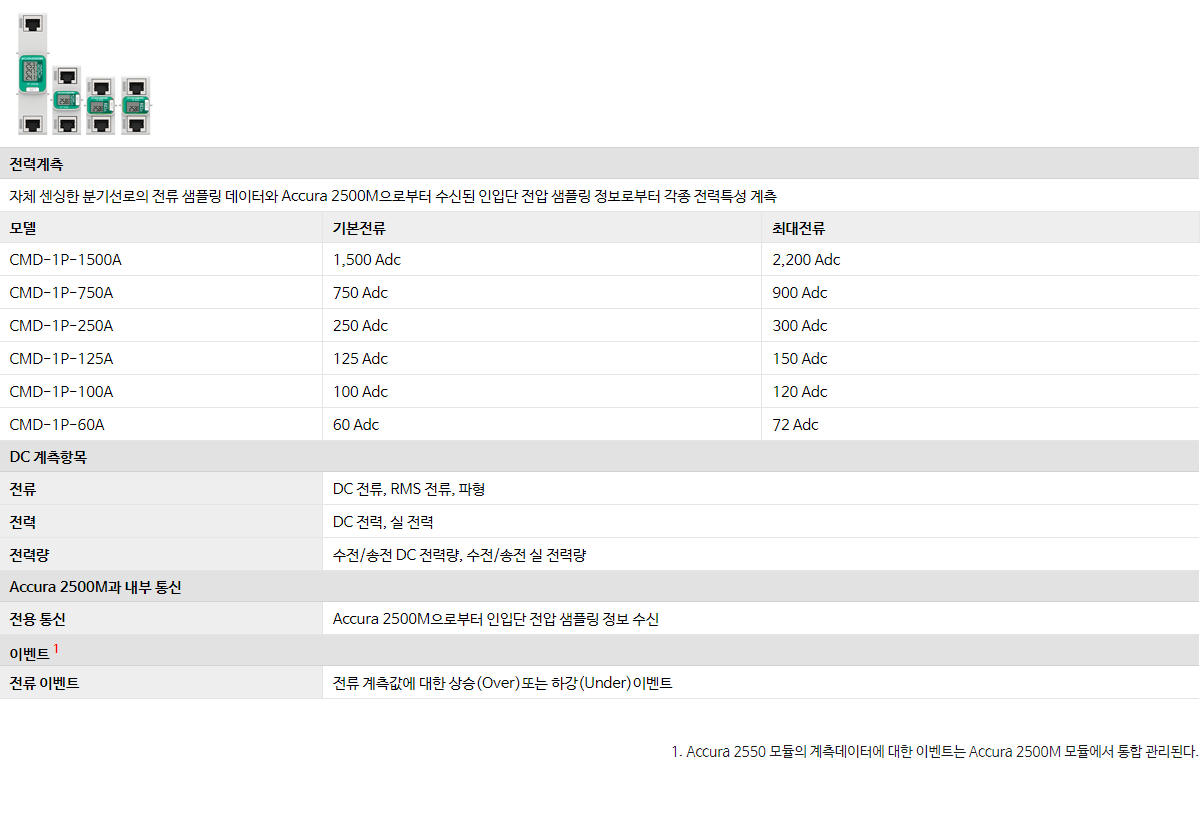

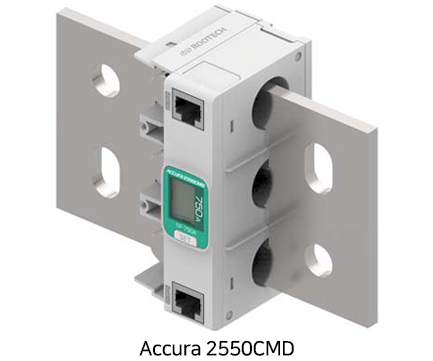

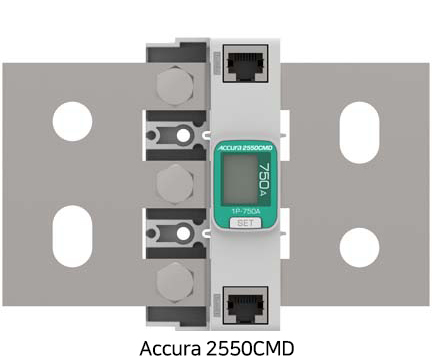

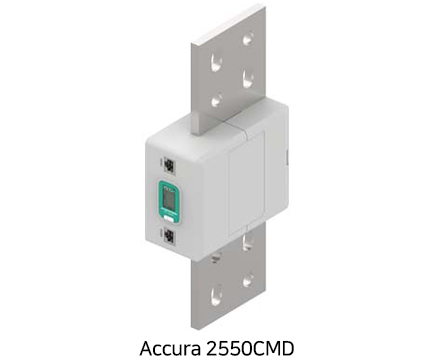

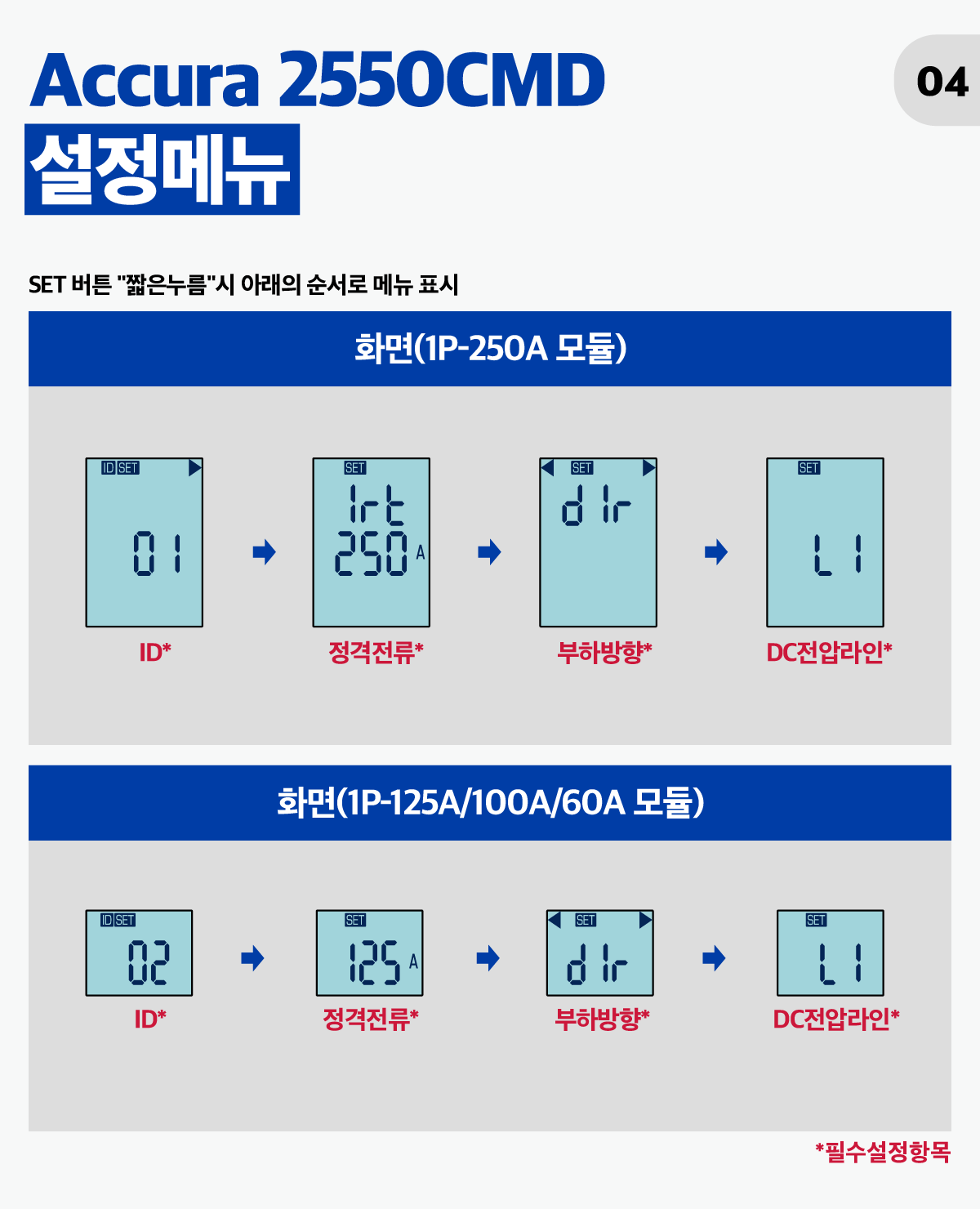

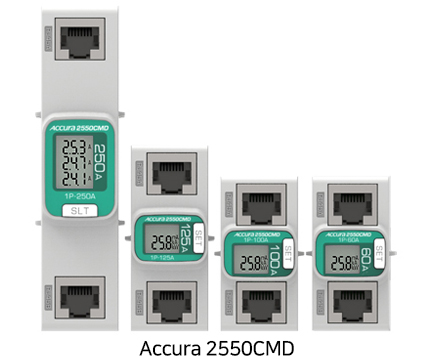

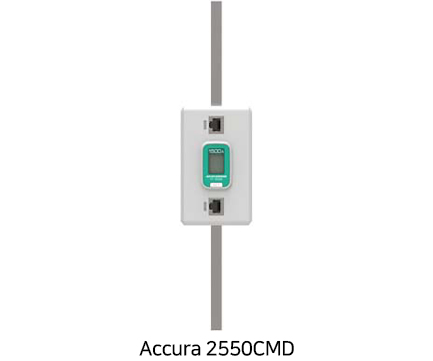

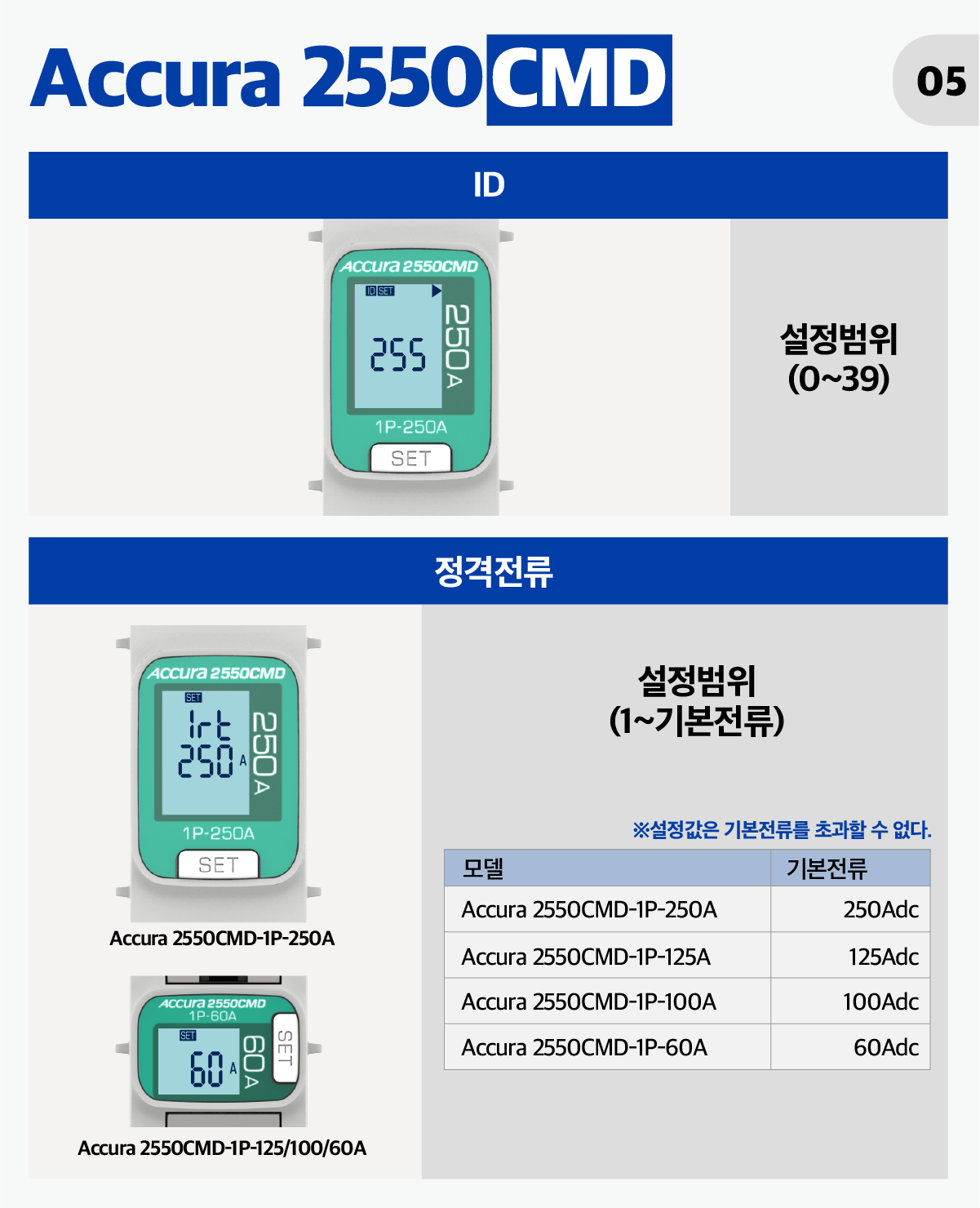

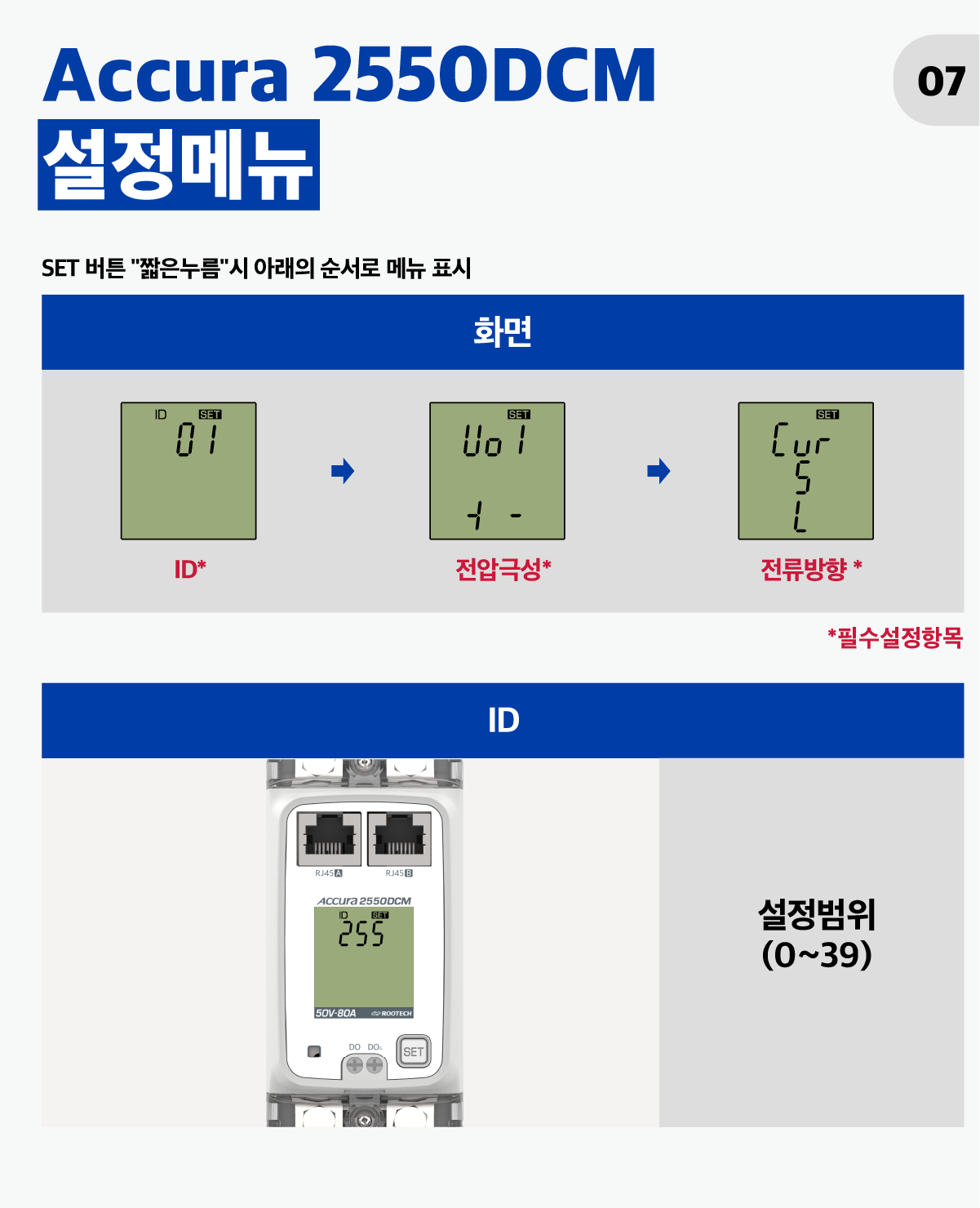

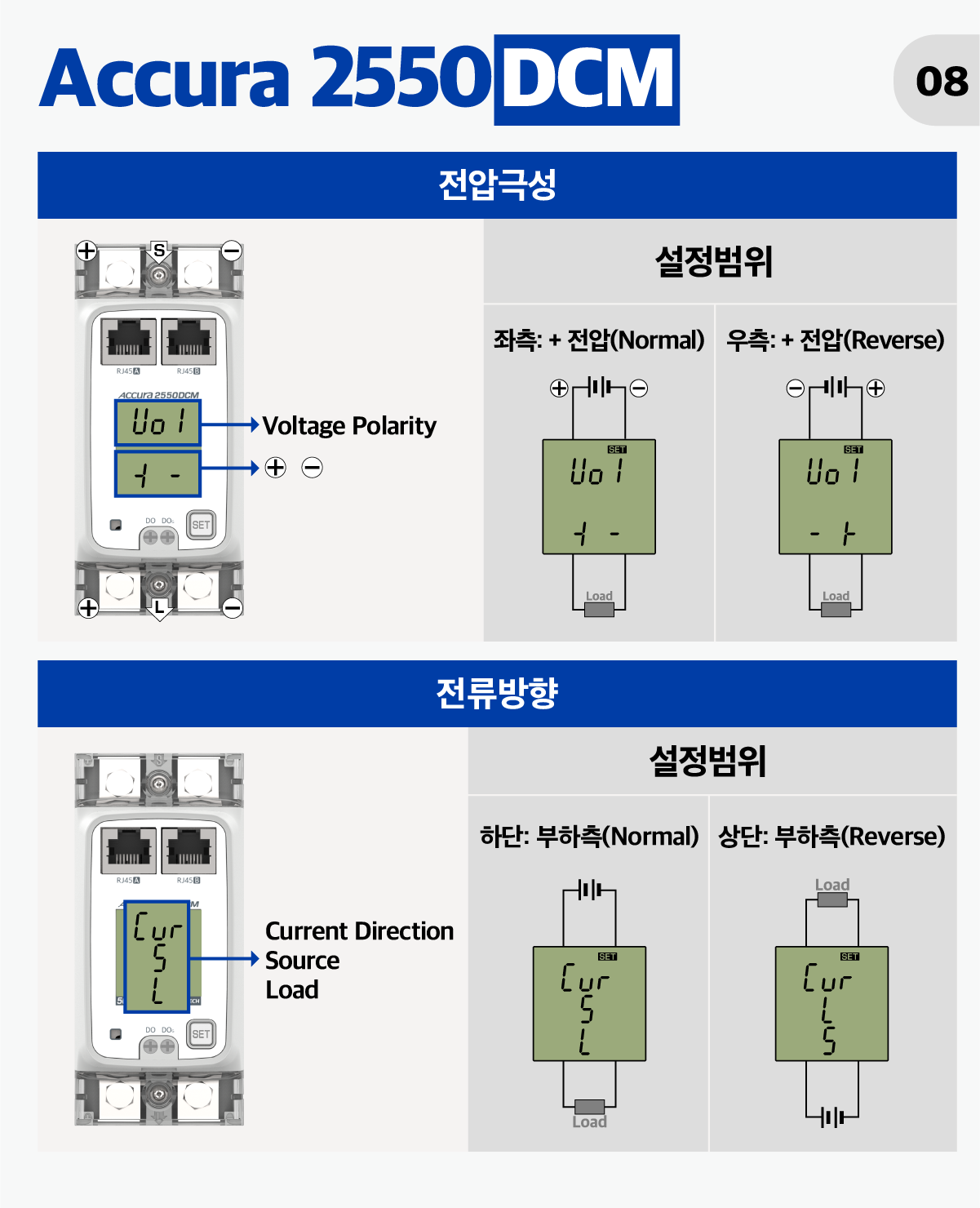

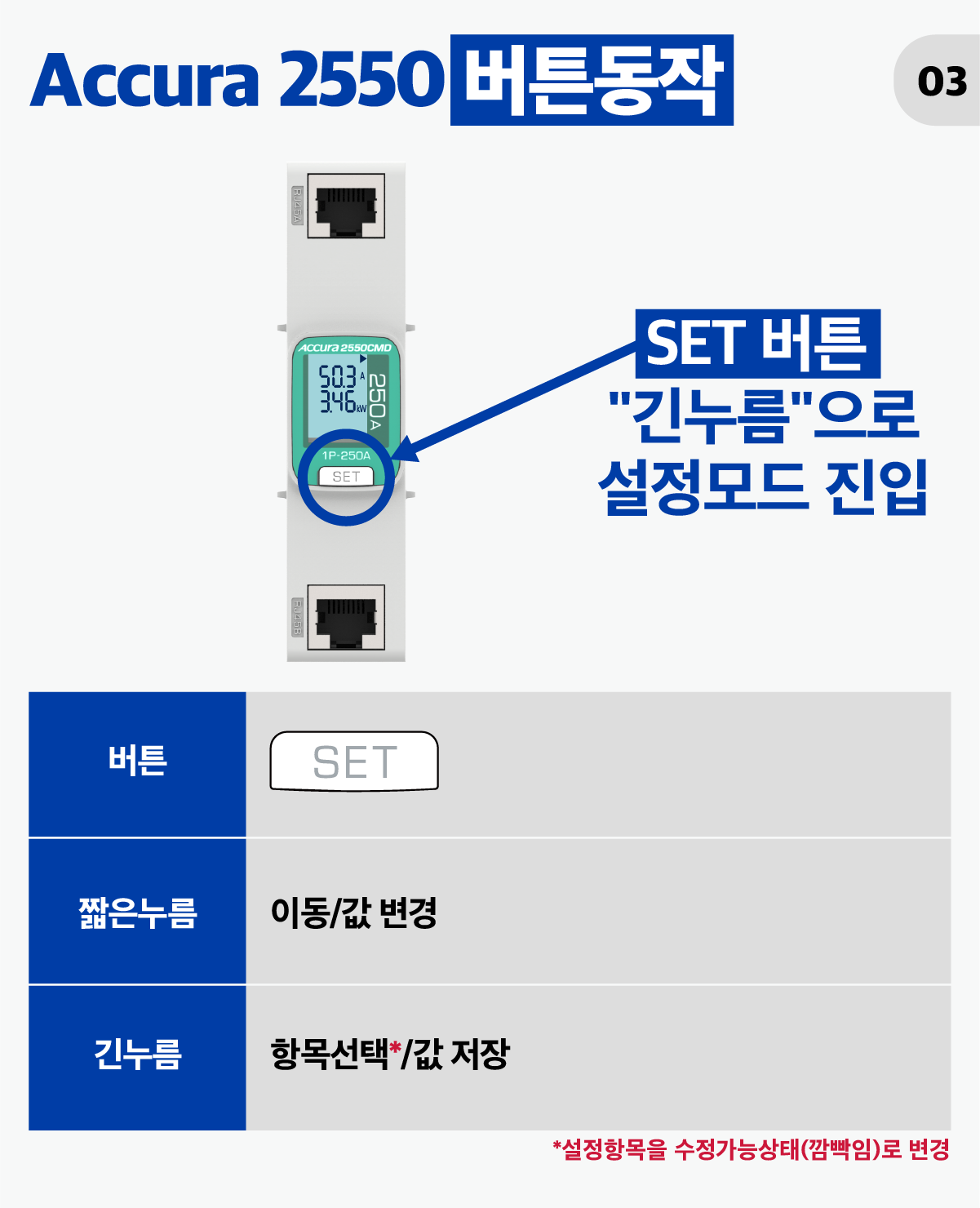

Accura 2550CMD-1P DC 전력계측모듈

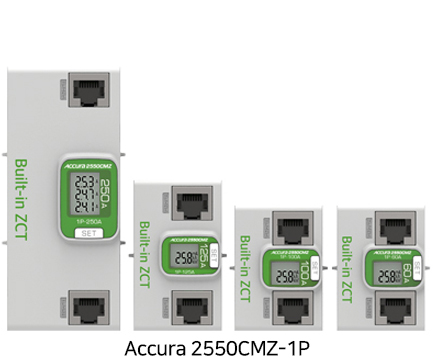

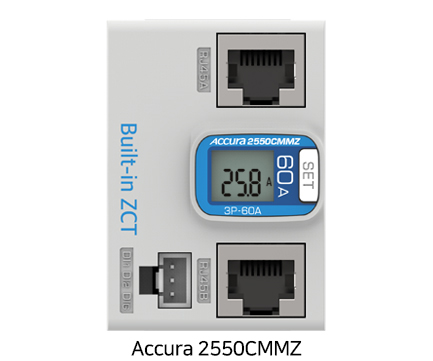

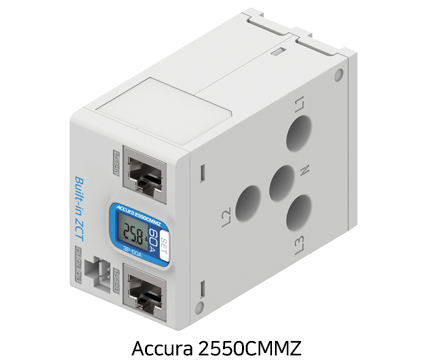

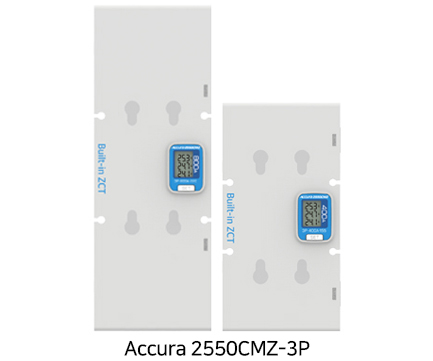

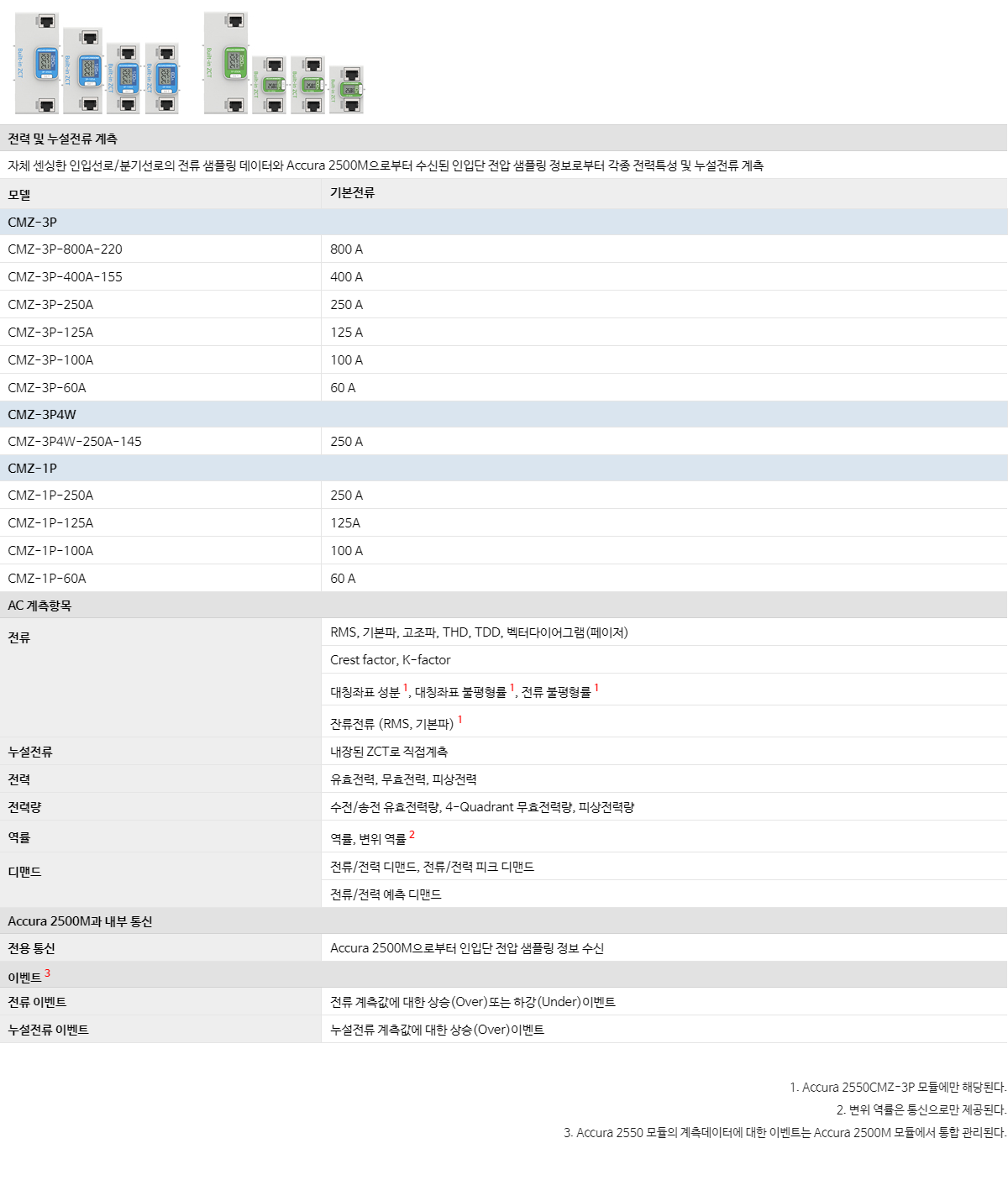

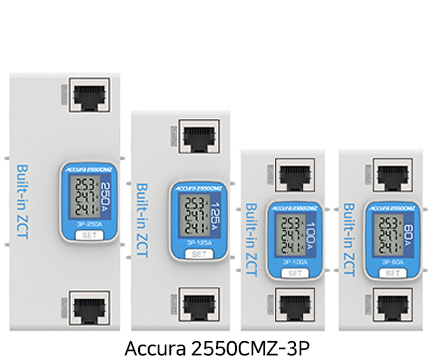

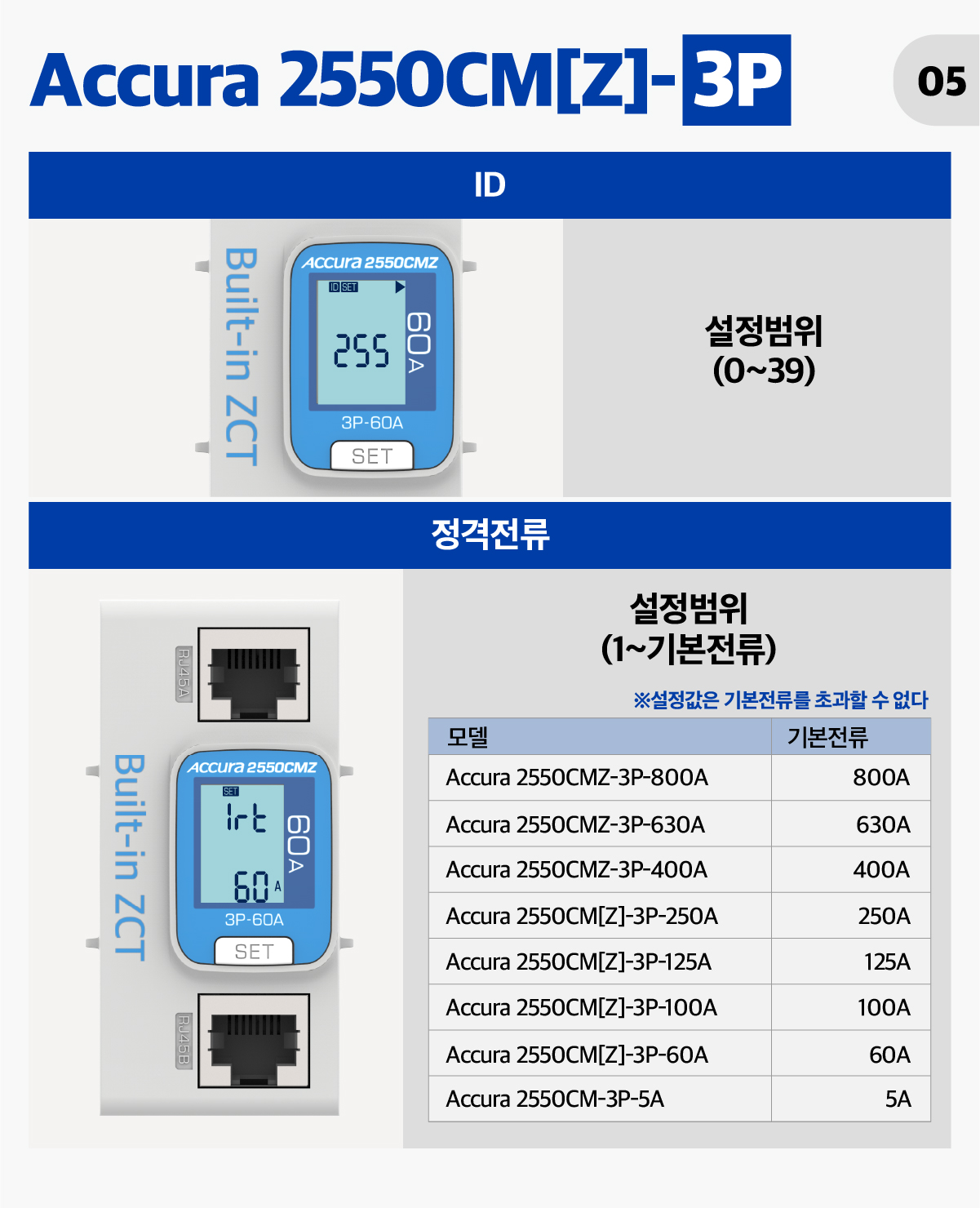

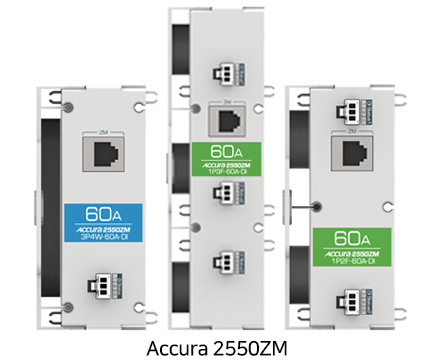

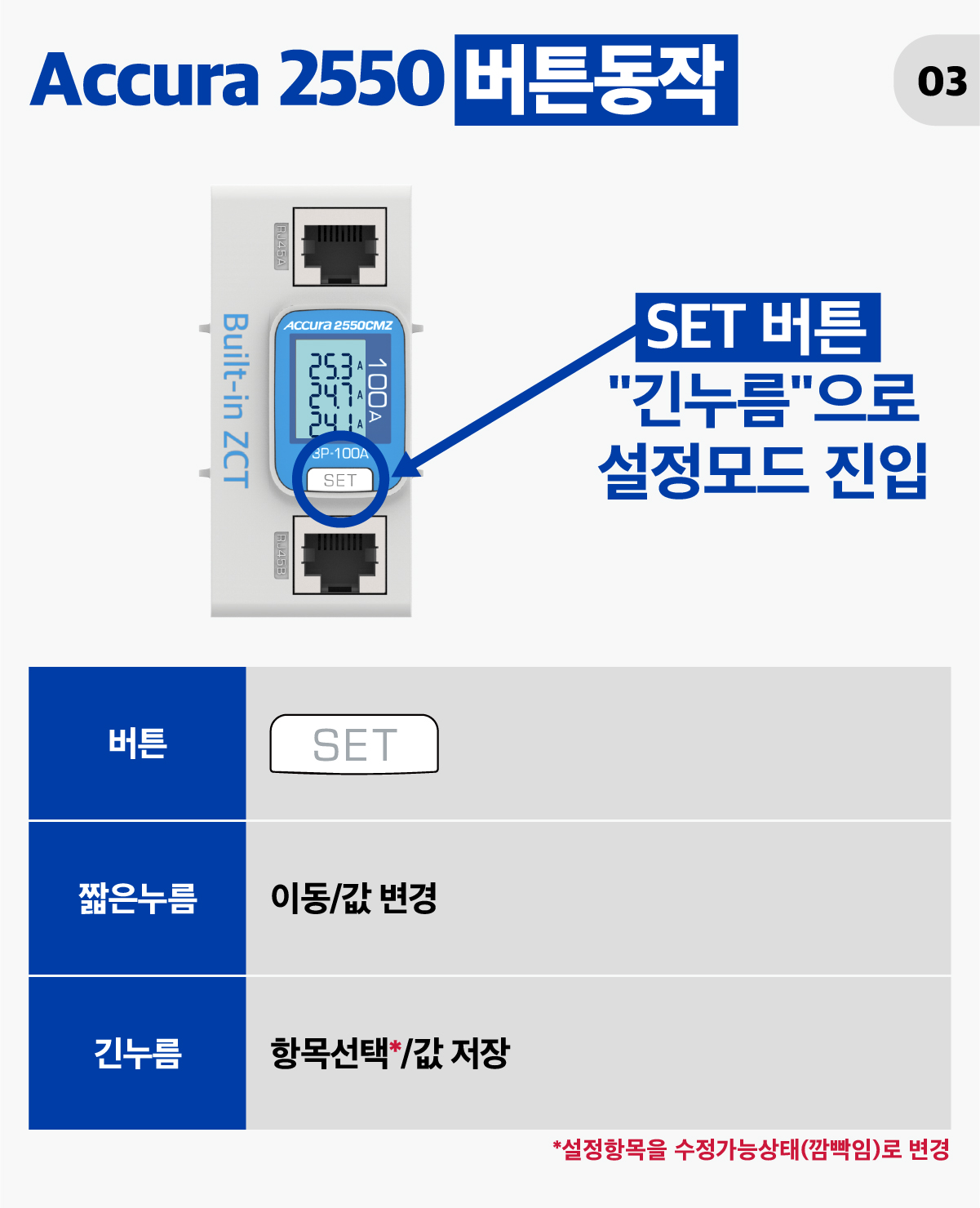

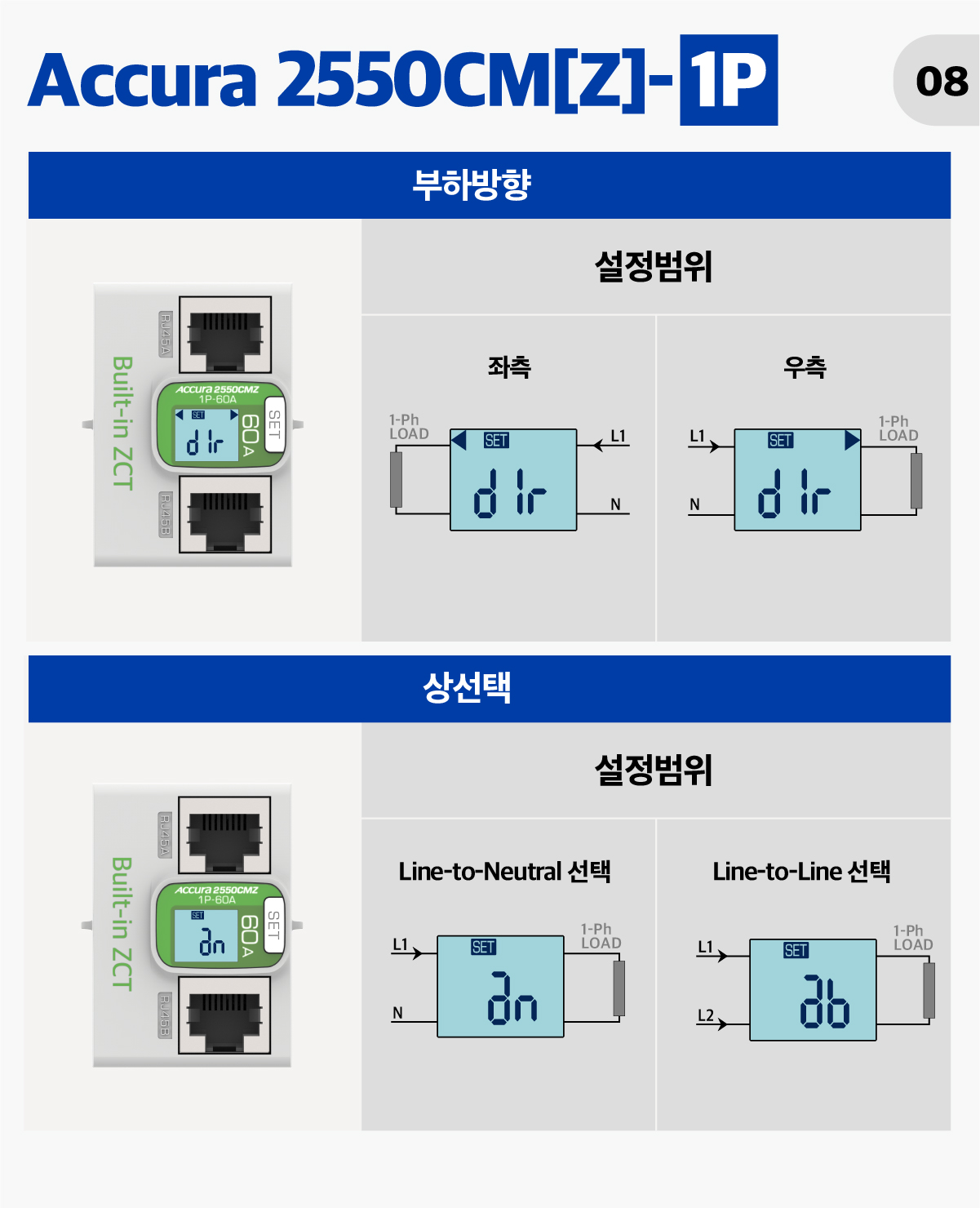

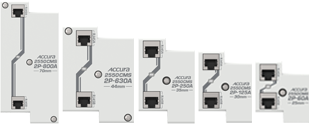

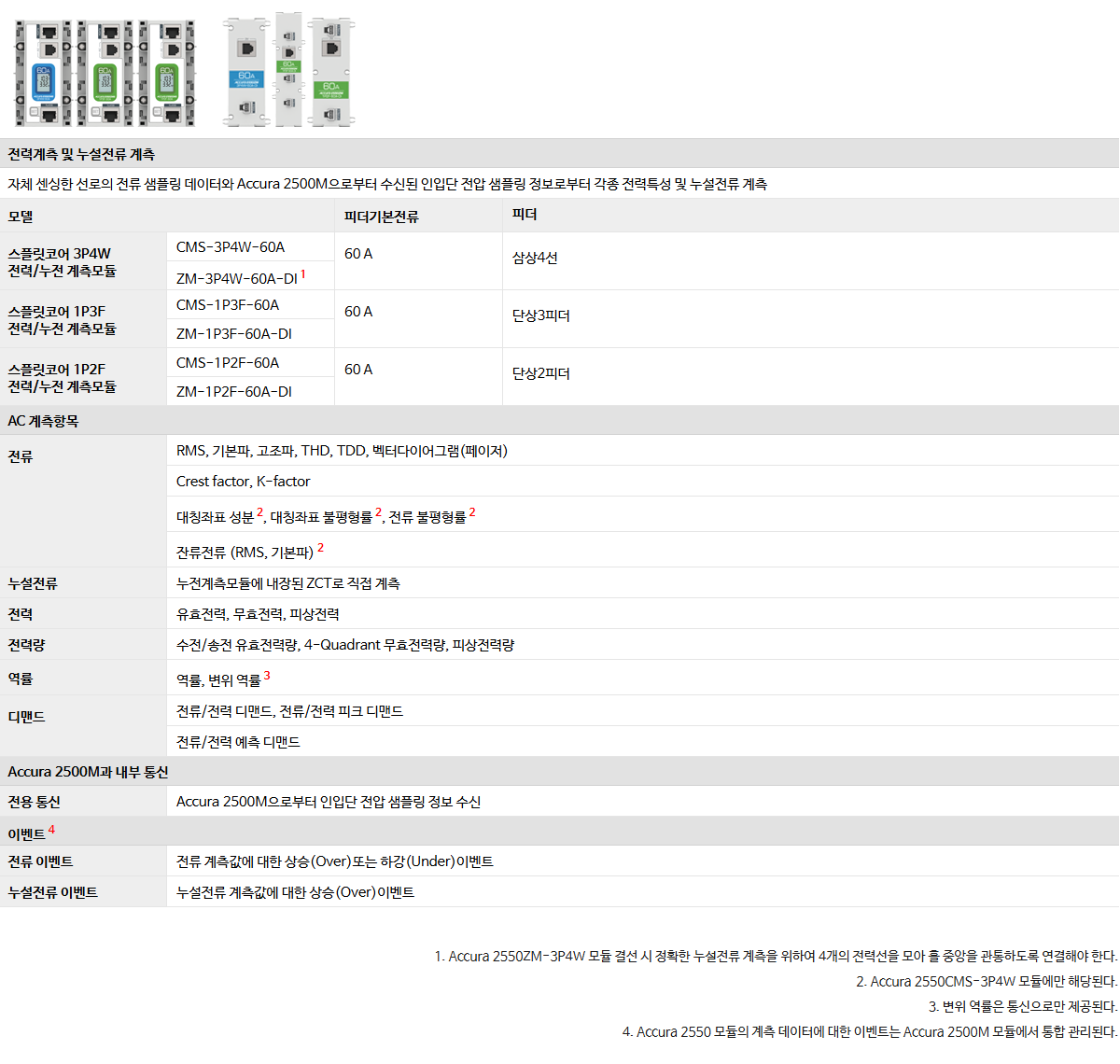

Accura 2550CMZ-3P/1P 삼상/단상 전력/누전 계측모듈

인입선로/분기선로 전력 및 누설전류 계측
자체 센싱한 인입선로/분기선로의 전류 샘플링 데이터와 Accura 2500M으로부터 수신된 인입단 전압 샘플링 정보로부터 각종 전력특성 및 누설전류 계측
모델	기본전류
CMZ-3P-800A	800A
CMZ-3P-630A	630A
CMZ-3P-400A	400A
CMZ-3P-250A	250A
CMZ-3P-125A	125A
CMZ-3P-100A	100A
CMZ-3P-60A	60A
CMZ-1P-250A	250A
CMZ-1P-125A	125A
CMZ-1P-100A	100A
CMZ-1P-60A	60A
AC 계측 항목
전류	RMS, 기본파, 고조파, THD, TDD, 벡터다이어그램(Phasor)
	Crest factor, K-factor
	대칭좌표 성분¹, 대칭좌표 불평형율¹, 전류 불평형율¹
누설전류	ZCT 전류	내장된 ZCT로 계측	250A 이하의 모듈
	잔류전류	상전류의 합 연산에 의한 계측 (ZCT 기능)	400A 이상의 모듈
전력	유효전력, 무효전력, 피상전력
전력량	수전/송전 유효전력량, 4-Quadrant 무효전력량, 피상전력량
역률	역률, 변위 역률
디맨드	전류/전력 디맨드, 전류/전력 피크 디맨드
	전류/전력 예측 디맨드
Accura 2500M과 내부 통신
전용 통신	Accura 2500M으로부터 인입단 전압 샘플링 정보 수신
이벤트
사용자 정의 이벤트²	이벤트 입력 데이터	전류/전력/누설전류/기타 설정 중에서 선택 가능
	계측값/Threshold	0.2 sec data/Threshold: 사용자 설정
	감지 방법	상승(Over), 하강(Under) 사용자 설정

1. Accura 2550CMZ-3P 모듈에만 해당된다.
2. Accura 2550 모듈의 계측데이터에 대한 이벤트는 Accura 2500M 모듈에서 통합 관리된다.

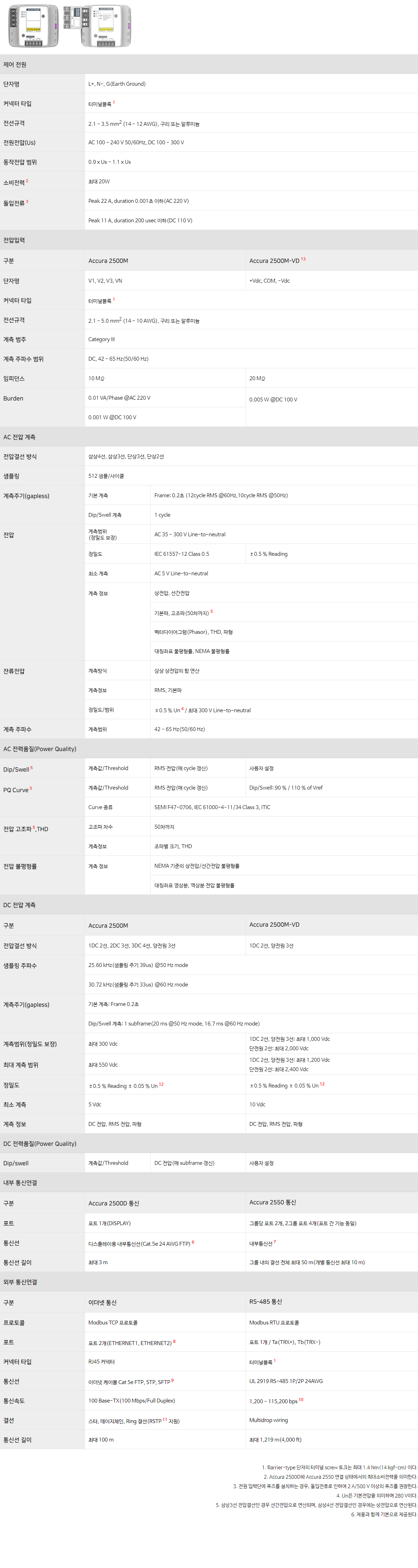

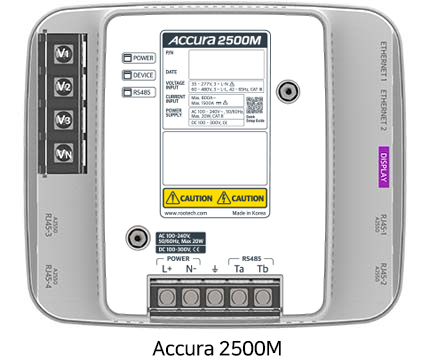

Accura 2500M 분전반 통합모듈

제어 전원
단자명	L+, N-, G(Earth Ground)
커넥터 타입	터미널블록¹
전선규격	2.1 - 3.5 mm² (14 - 12 AWG)
전원전압(Us)	AC 100 - 240 V 45 - 65Hz / DC 110 - 300 Vdc
동작전압 범위	0.9 x Us - 1.1 x Us
소비전력²	최대 20W
돌입전류³	Peak 22 A, duration 1 msec 이하(AC 220 V)
	Peak 11 A, duration 200 usec 이하(DC 110 Vdc)

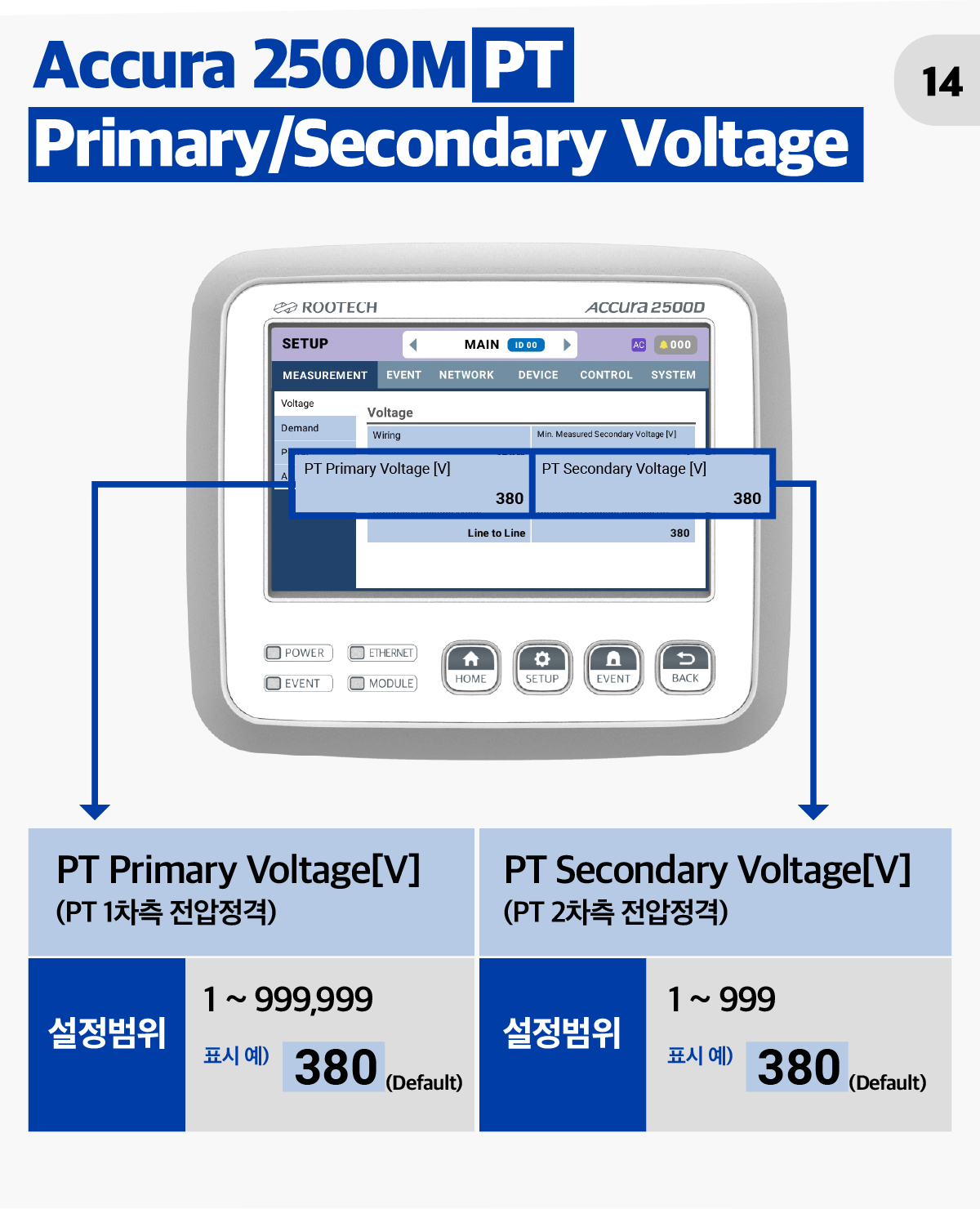

전압입력
단자명	V1, V2, V3, VN
커넥터 타입	터미널블록¹
전선규격	2.1 - 5.0 mm² (14 - 10 AWG)
정격 절연전압	600 V(Overvoltage category III, pollution degree 2)
계측 주파수 범위	DC, 42 - 69 Hz(50/60 Hz)
임피던스	10 MΩ/Phase
Burden	0.003 VA/Phase @AC 220 V
AC 전압 계측

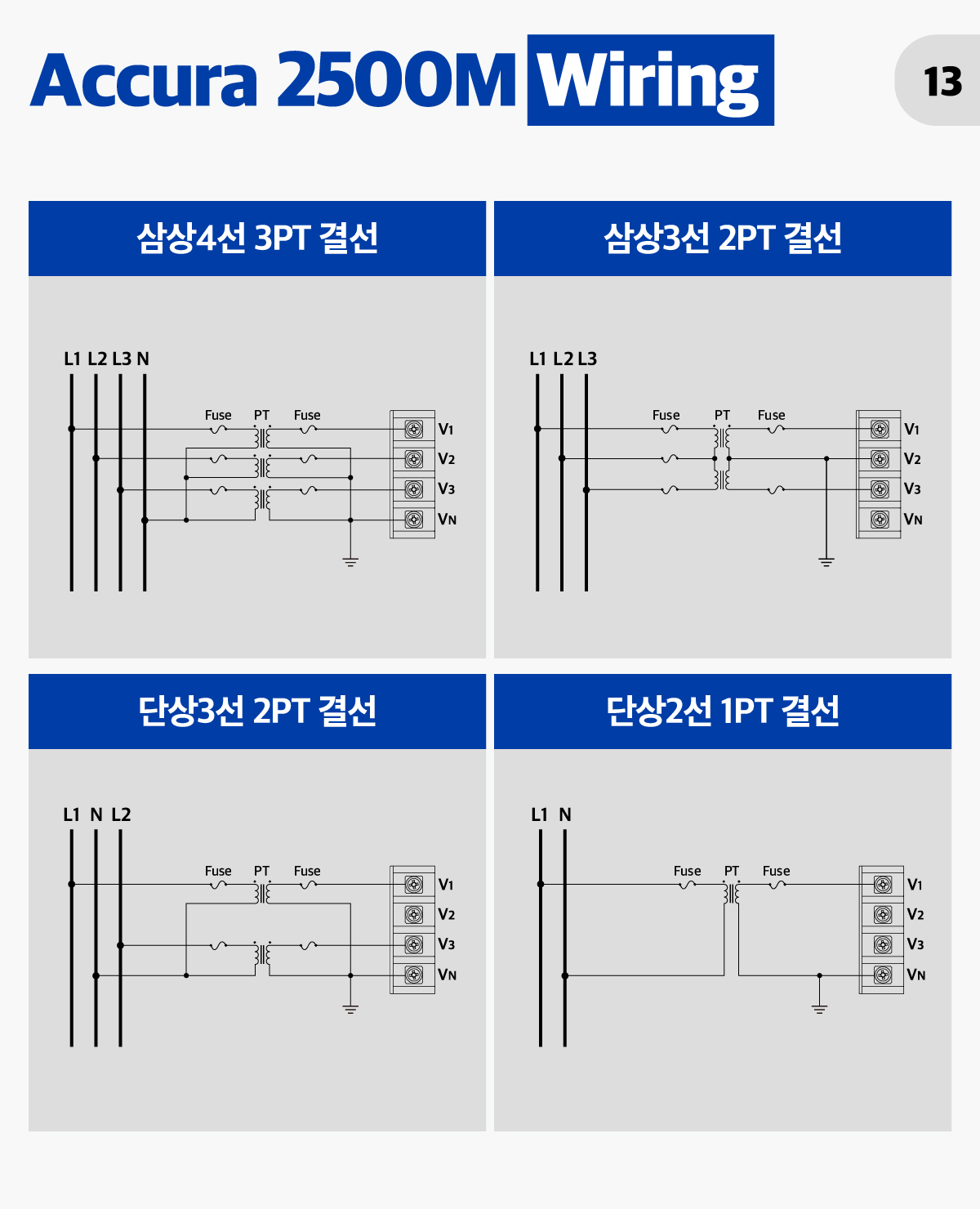

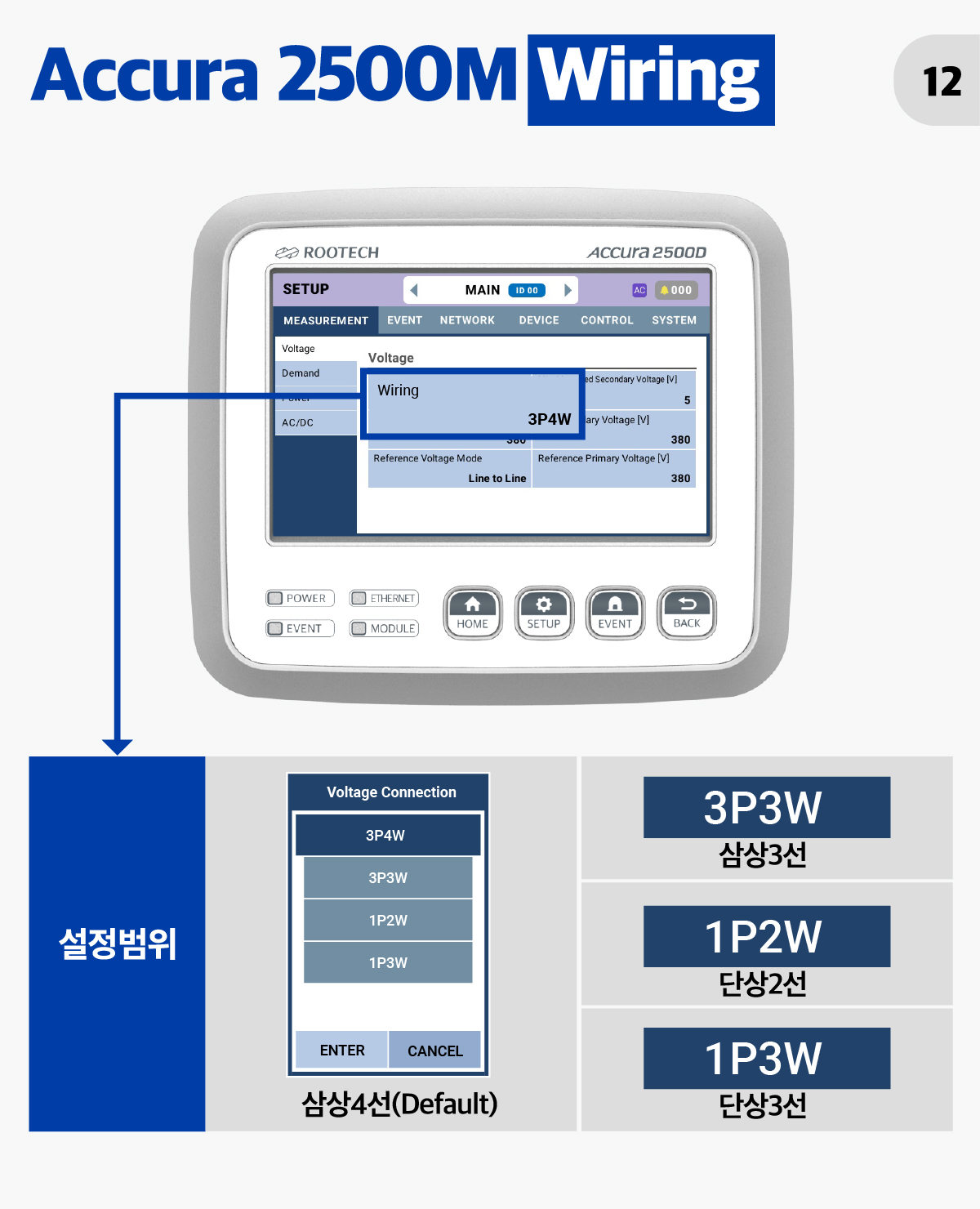

전압결선 방식	삼상4선, 삼상3선, 단상3선, 단상2선
샘플링	512-sampling/cycle
계측 주기(gapless)	기본 계측	Frame: 0.2 sec (12-cycle RMS @60Hz,10-cycle RMS @50Hz)
	Dip/Swell 계측	Subframe: 1-cycle(매 cycle 갱신)
전압	계측 범위 (정밀도 보장⁴)	AC 60 - 600 V Line-to-line
		AC 35 - 346 V Line-to-neutral
	정밀도	±0.5 % Reading
	최소 계측	AC 5 V Line-to-neutral
	계측 정보	상전압, 선간전압
		기본파, 고조파(1-50조파)⁵
		벡터다이어그램(Phasor), THD
		대칭좌표 성분(정상분, 역상분, 영상분)
		대칭좌표 불평형율, NEMA 불평형율
잔류전압	계측 방식	삼상 상전압의 합 연산
	계측 정보	RMS, 기본파
	정밀도/범위	0.5 % Un⁴ / Up to 346 V Line-neutral
계측 주파수	계측 범위	42 - 69 Hz
AC 전력품질(Power Quality)
Dip/Swell⁵	계측값/Threshold	1-cycle RMS(매 cycle 갱신)	Threshold: 사용자 설정
PQ Curve⁵	계측값/Threshold	1-cycle RMS(매 cycle 갱신)	Threshold: Dip 90 %/Swell 110 %
	Curve 종류	SEMI F47-0706, IEC 61000-4-11/34 Class 3, ITIC
전압 고조파,THD⁵	고조파 차수	1 - 50조파
	계측 정보	조파별 크기, THD
전압 불평형율	계측 정보	NEMA 기준의 상전압/선간전압 불평형율
		대칭좌표 영상분, 역상분 전압 불평형율
DC 전압 계측

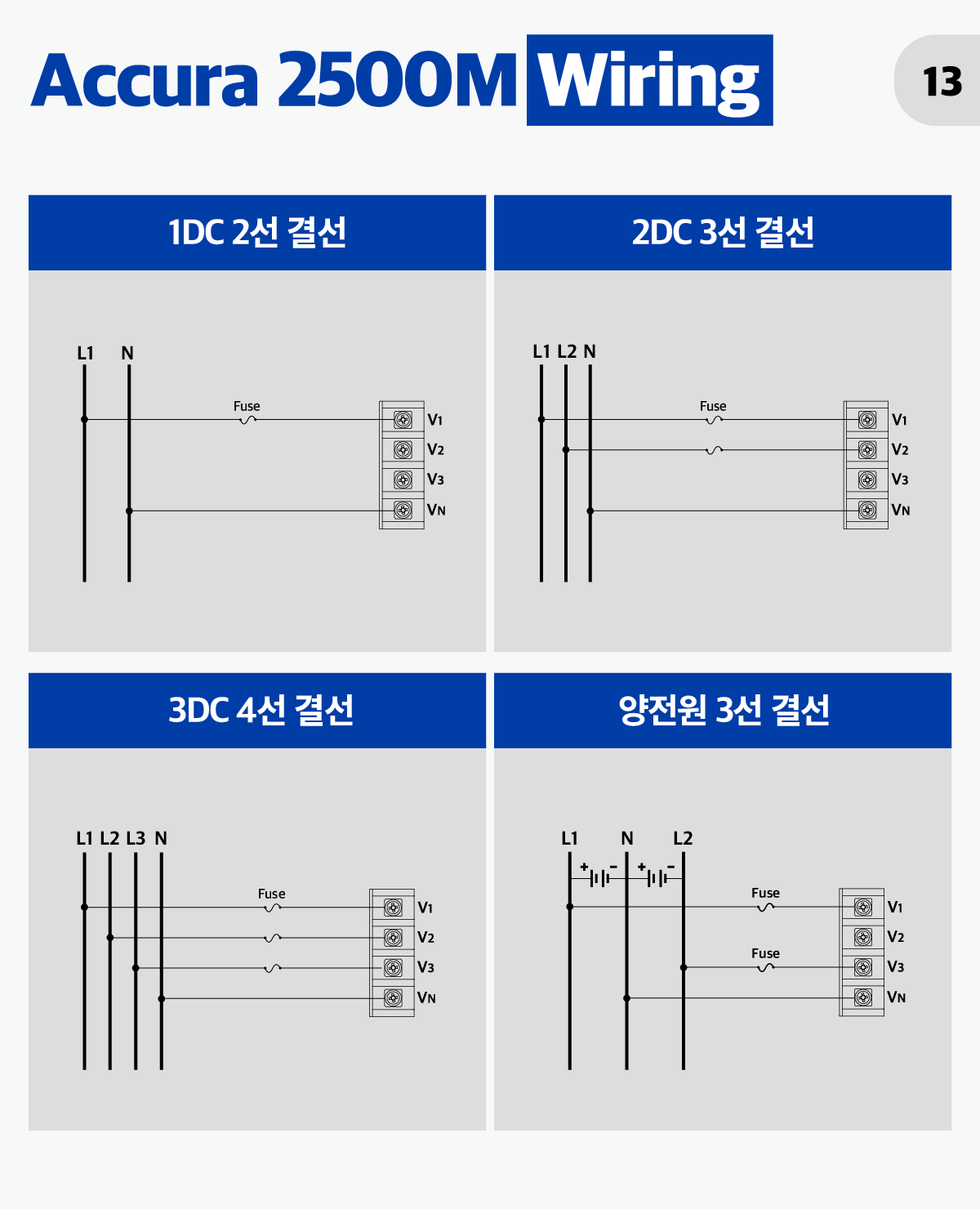

전압결선 방식	1DC2선, 2DC3선, 3DC4선, 2DC4선
샘플링 주파수	25.6 kHz(샘플링 주기 39 us)
계측 주기(gapless)	기본 계측	Frame: 0.2 sec
	Dip/Swell 계측	Subframe: 20ms
전압	계측 범위(정밀도 보장)	Up to 500 Vdc
	DC 정밀도	±0.5 % Reading ± 0.05 % Undc ⁶
	최소 계측	DC 5 Vdc
	계측 정보	DC 전압, RMS 전압
DC 전력품질(Power Quality)
Dip/swell	계측값/Threshold	39 us 샘플링의 20 ms DC	Threshold: 사용자 설정

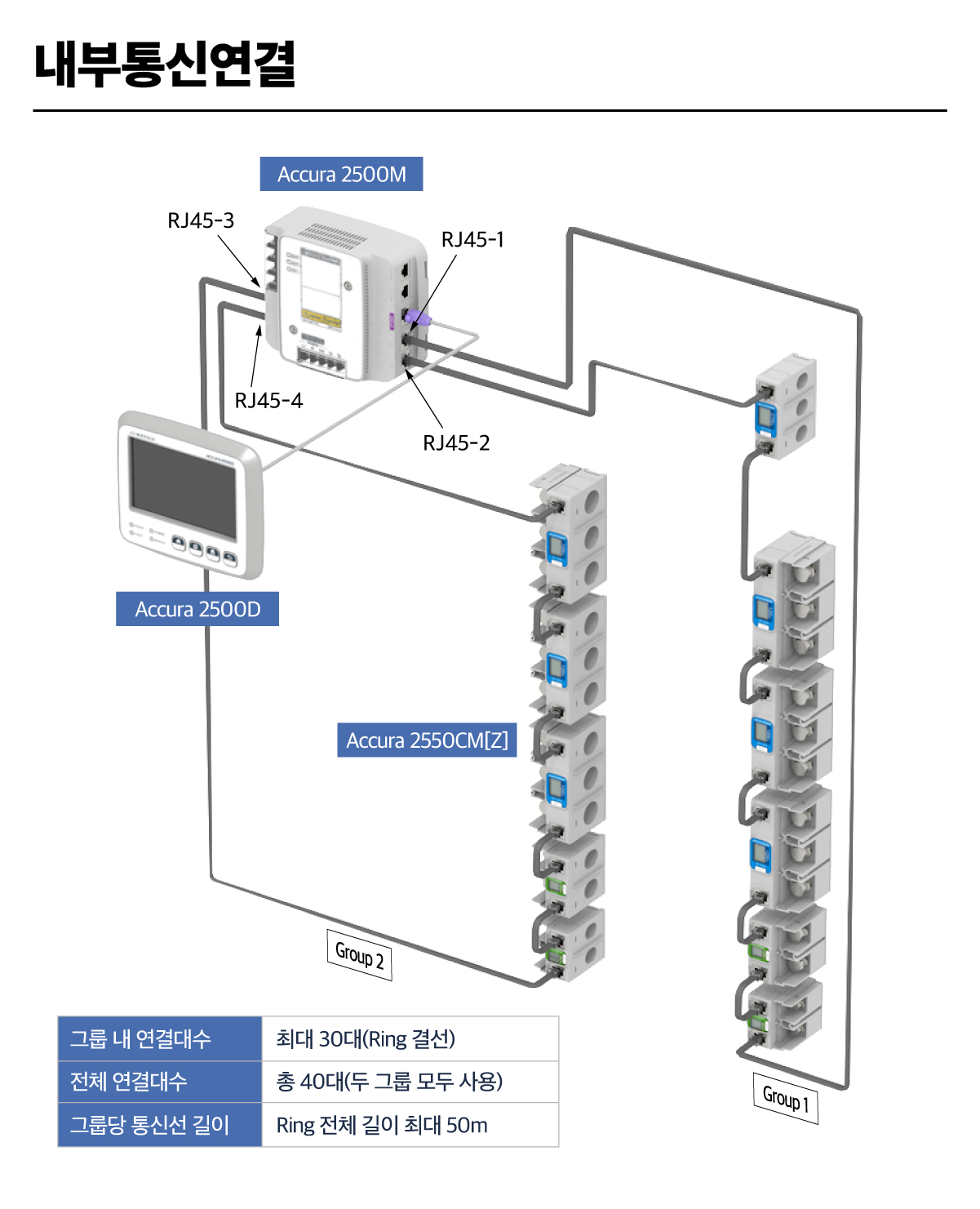

내부 통신연결
구분	Accura 2500D 통신		Accura 2550 통신
포트	1포트(DISPLAY)		그룹당 포트 2개, 2그룹 포트 4개(포트 간 기능 동일)
통신선	내부통신선^6,7		내부통신선^6,7
통신선 길이	최대 3 m		그룹의 Ring 연결선의 전체 길이 최대 50 m
외부 통신연결
구분	이더넷 통신		RS-485 통신
프로토콜	Modbus TCP 프로토콜		Modbus RTU 프로토콜
포트	2개의 포트 이더넷 스위칭⁸		포트 1개 / Ta(TRX+), Tb(TRX-)
커넥터 타입	RJ45 커넥터		터미널블록¹
통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP⁹		UL2919 RS-485 1P(2P) 24AWG
통신속도	100Base-TX(100Mbps/Full Duplex)		1200 - 115200 bps¹⁰
결선	스타, 데이지체인, Ring 결선(RSTP¹¹ 지원)		Multidrop wiring

1. Barrier-type 단자의 터미널 screw 토크는 최대 1.4 Nm(14 kgf-cm) 이다.
2. Accura 2500D와 Accura 2550 연결 상태에서의 최대소비전력을 의미한다.
3. 전원 입력단에 퓨즈를 설치하는 경우, 돌입전류로 인하여 2A/500V 이상의 퓨즈를 권장한다.
4. Un은 기본전압을 의미하며 280V이다.
5. 삼상3선 전압결선인 경우 선간전압으로 연산되며, 삼상4선 전압결선인 경우에는 상전압으로 연산된다.
6. 제품과 함께 기본으로 제공된다.
7. 노이즈가 많은 전력선과의 이격거리를 5 mm 이상으로 권장한다.
8. 이더넷 스위치가 내장되어 있으므로, 별도의 외부 스위치 없이 Accura 2500M간 이더넷 연결이 가능하다.
9. FTP(Foiled Shield Twisted Pair), STP(Braided Shield Twisted Pair), SFTP(Braided Foiled Shield Twisted Pair)
10. 통신속도 115200 bps 에서는 버스 당 16대까지 가능하다.
11. RSTP(Rapid Spanning Tree Protocol), IEEE 802.1D-2004.

Accura 2500D 분전반 통합 HMI 모듈

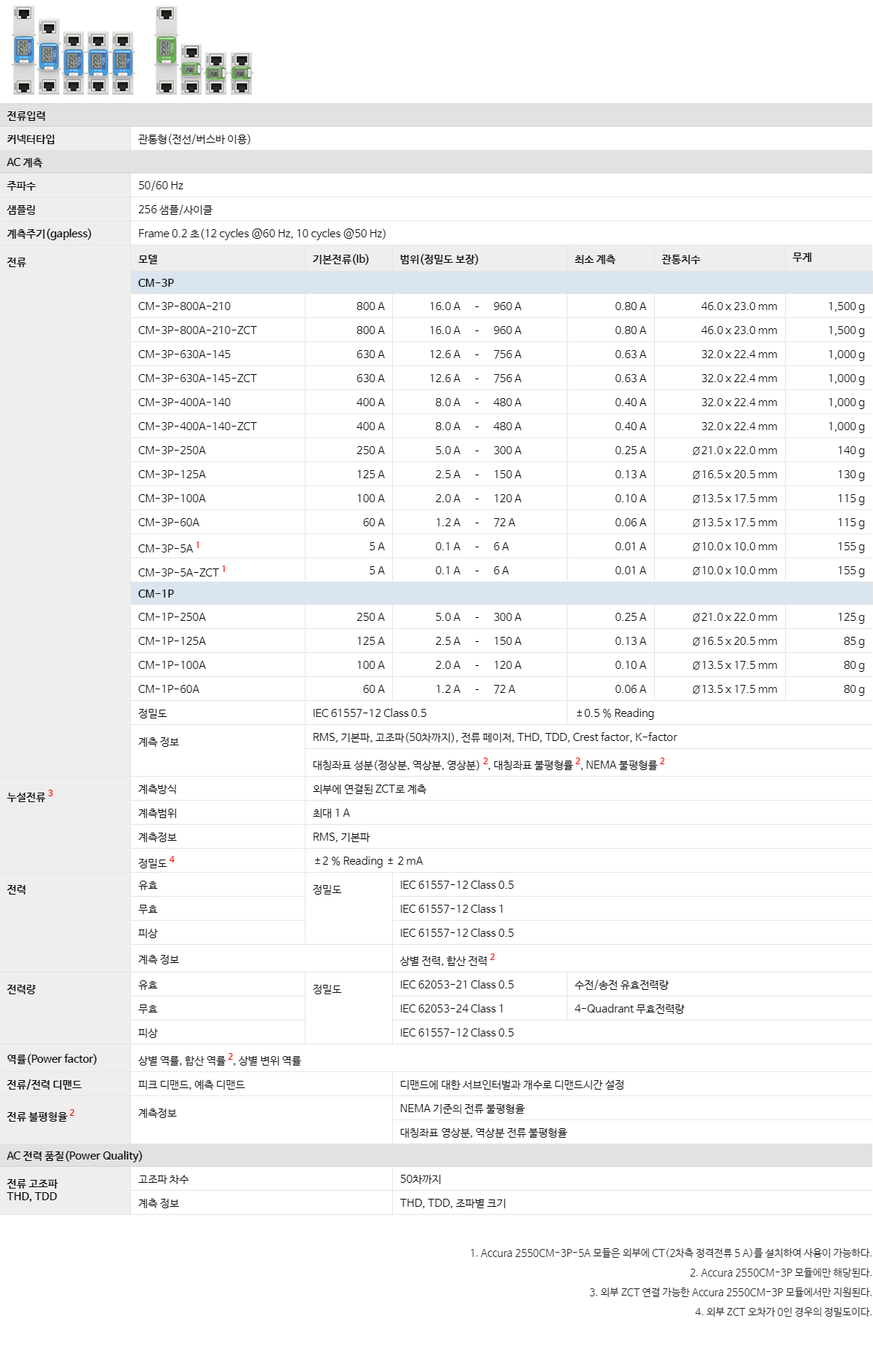

Accura 2550CM-3P/1P 삼상/단상 전력계측모듈

전류입력
커넥터타입	전선 관통형(Wire-Through Type)
AC 계측
동작 주파수	50/60 Hz
샘플링	256-sampling/cycle
계측 주기(gapless)	Frame 0.2 sec (12-cycle @60 Hz, 10-cycle @50 Hz)
전류	모델	기본전류(Ib)	범위(정밀도보장)	최소계측	관통직경	무게
	Accura 2550CM-3P-250A	250A	5.0A – 300A	1.00A	Ø21.0 mm	136 g
	Accura 2550CM-3P-125A	125A	2.5A – 150A	0.50A	Ø16.5 mm	129 g
	Accura 2550CM-3P-100A	100A	2.0A – 120A	0.40A	Ø13.5 mm	114 g
	Accura 2550CM-3P-60A	60A	1.2A – 72A	0.24A	Ø13.5 mm	114 g
	Accura 2550CM-3P-5A¹	5A	0.1A – 6A	0.02A	Ø10.0 mm	155 g
	Accura 2550CM-1P-250A	250A	5.0A – 300A	1.00A	Ø21.0 mm	122 g
	Accura 2550CM-1P-125A	125A	2.5A – 150A	0.50A	Ø16.5 mm	83 g
	Accura 2550CM-1P-100A	100A	2.0A – 120A	0.40A	Ø13.5 mm	79 g
	Accura 2550CM-1P-60A	60A	1.2A – 72A	0.24A	Ø13.5 mm	79 g
	전류 정밀도	±0.5 % Reading
	계측 정보	RMS, 기본파, 고조파(1-50조파), 전류 Phasor, THD, TDD, Crest factor, K-factor
	계측 정보	대칭좌표 성분(정상분, 역상분, 영상분)², 대칭좌표 불평형율², NEMA 불평형율²
AC 전력 품질(Power Quality)
전류 고조파 THD, TDD	고조파 차수	1 - 50조파
전류 고조파 THD, TDD	계측 정보	조파별 크기, THD, TDD

1. Accura 2550CM-3P-5A 모듈은 외부에 CT(2차측 정격전류 5A)를 설치하여 사용이 가능하다.
2. Accura 2550CM-3P 모듈에만 해당된다.

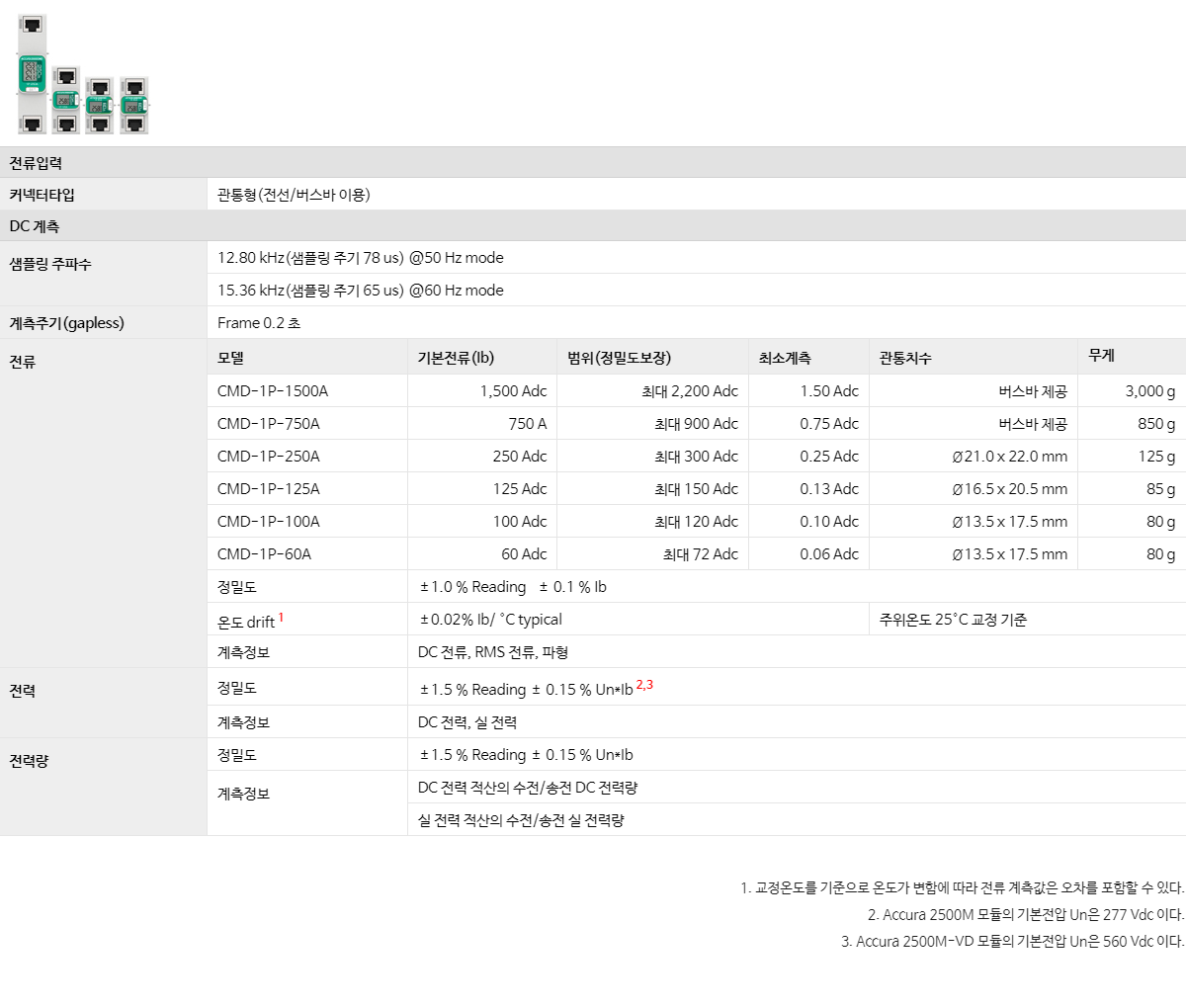

Accura 2550CMD-1P DC 전력계측모듈

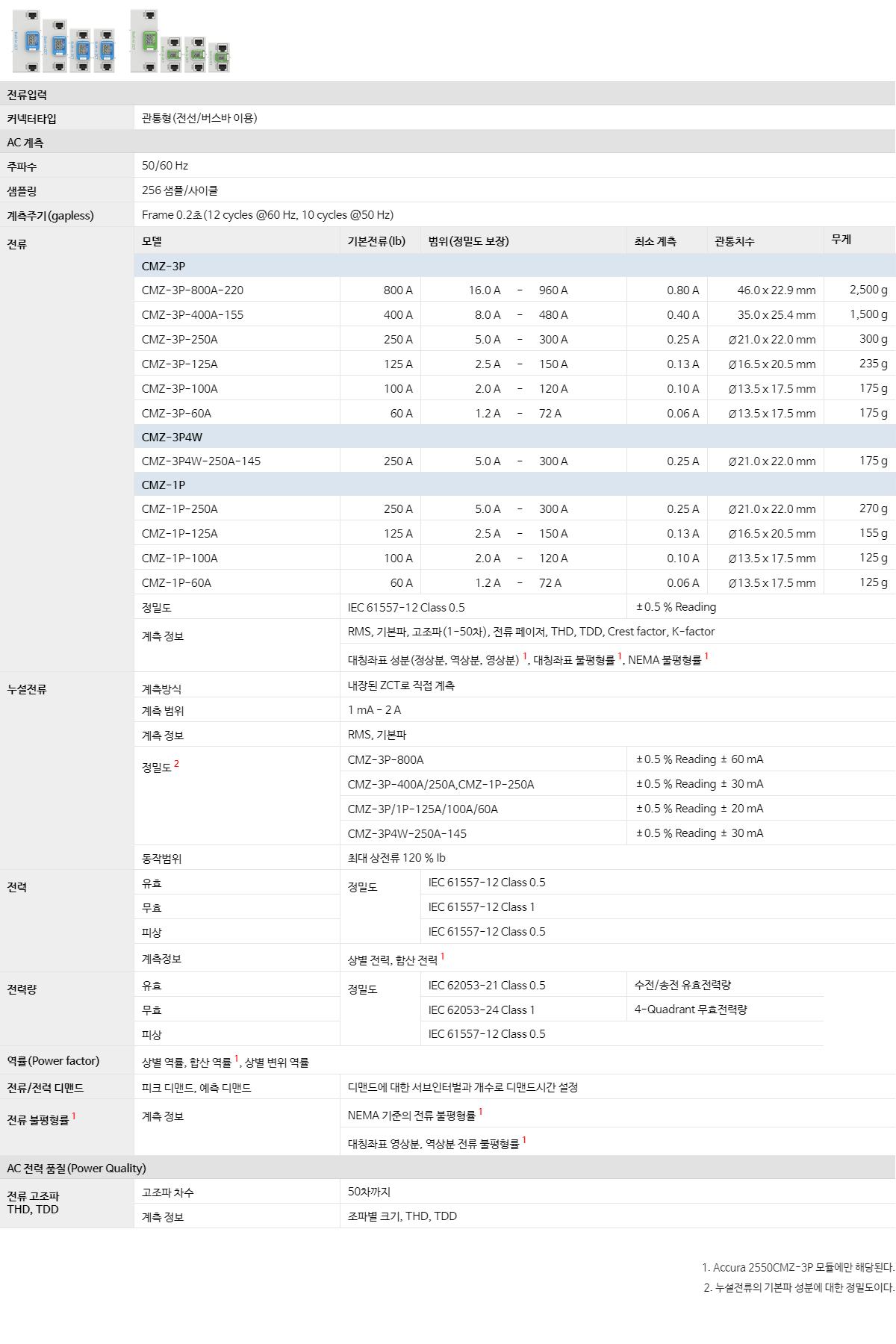

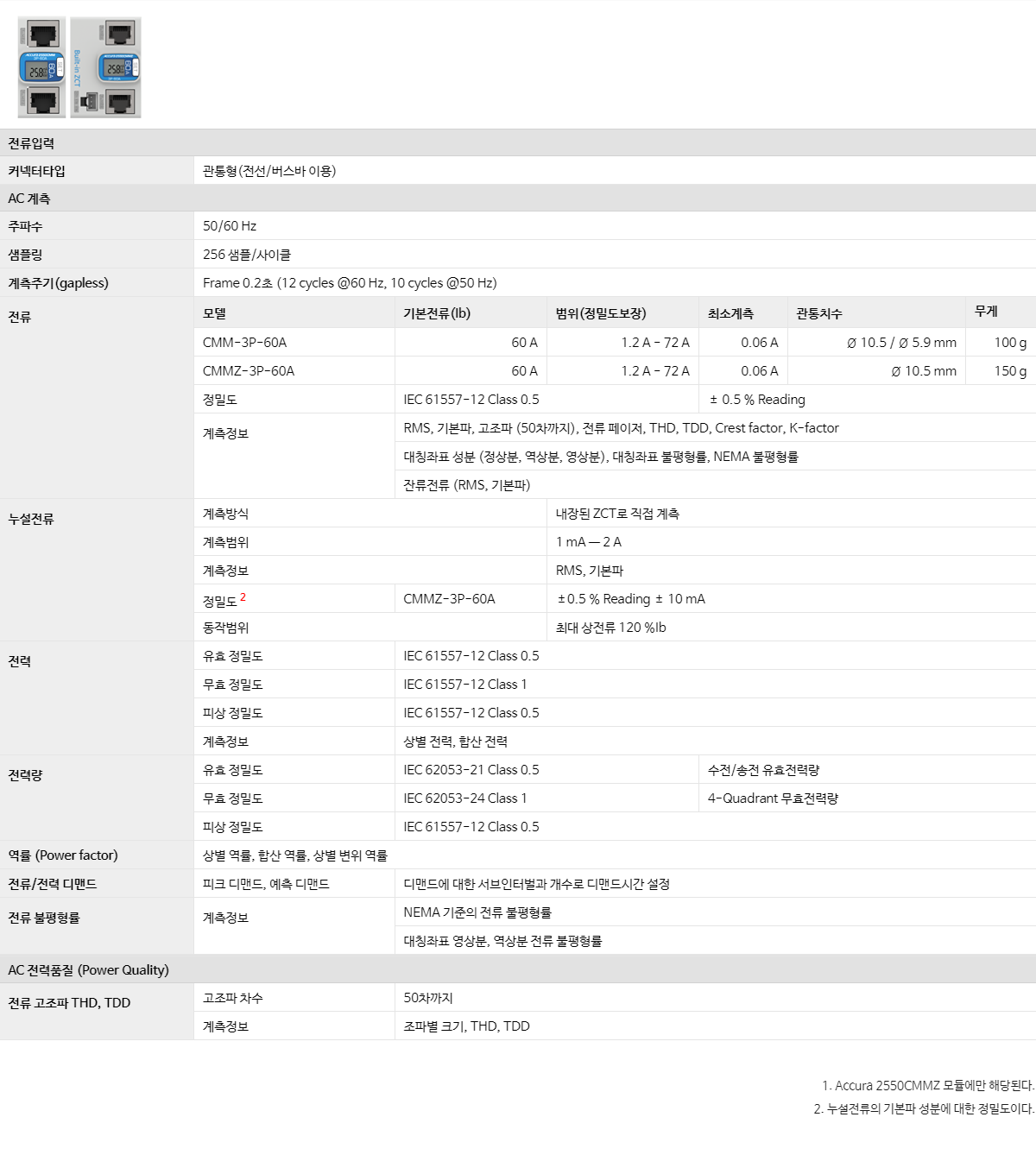

Accura 2550CMZ-3P/1P 삼상/단상 전력/누전 계측모듈

전류입력
커넥터타입	전선 관통형(Wire-Through Type)
AC 계측
동작 주파수	50/60 Hz
샘플링	256-sampling/cycle
계측 주기(gapless)	Frame 0.2 sec (12-cycle @60 Hz, 10-cycle @50 Hz)
전류	모델	기본전류(Ib)	범위(정밀도보장)	최소계측	관통치수
	Accura 2550CMZ-3P-800A	800A	80.0A - 960A	3.20A	23.0 x 46.0 mm
	Accura 2550CMZ-3P-630A	630A	63.0A - 756A	2.50A	23.0 x 46.0 mm / 22.4 x 32.0 mm
	Accura 2550CMZ-3P-400A	400A	40.0A - 480A	1.60A	22.4 x 32.0 mm
	Accura 2550CMZ-3P-250A	250A	25.0A - 300A	1.00A	Ф21.0 mm
	Accura 2550CMZ-3P-125A	125A	12.5A - 150A	0.50A	Ф16.5 mm
	Accura 2550CMZ-3P-100A	100A	10.0A - 120A	0.40A	Ф13.5 mm
	Accura 2550CMZ-3P-60A	60A	6.0A - 72A	0.24A	Ф13.5 mm
	Accura 2550CMZ-1P-250A	250A	25.0A - 300A	1.00A	Ф21.0 mm
	Accura 2550CMZ-1P-125A	125A	12.5A - 150A	0.50A	Ф16.5 mm
	Accura 2550CMZ-1P-100A	100A	10.0A - 120A	0.40A	Ф13.5 mm
	Accura 2550CMZ-1P-60A	60A	6.0A - 72A	0.24A	Ф13.5 mm
	전류 정밀도	±0.5 % Reading
	계측 정보	RMS, 기본파, 고조파(1-50조파), 전류 Phasor, THD, TDD, Crest factor, K-factor
		대칭좌표 성분(정상분, 역상분, 영상분)¹, 대칭좌표 불평형율¹, NEMA 불평형율¹
누설전류	ZCT 전류	기본전류(Ib)	내장된 ZCT로 계측			250A 이하 모듈
		계측 범위	Up to 2 A
		계측 정보	RMS, 기본파
		정밀도²/동작 범위	±1.0 % Reading ± 0.01 % Ib / Up to 120 % Ib
	잔류전류	계측 방식	삼상 상전류로부터 잔류전류 연산 (ZCT 기능)			400A 이상 모듈
		계측 정보	RMS, 기본파
		정밀도²/동작 범위	±1.0 % Reading ± 0.012 % Ib / Up to 120 % Ib
AC 전력 품질(Power Quality)
전류 고조파 THD, TDD	고조파 차수	1 - 50조파
	계측 정보	조파별 크기, THD, TDD

1. Accura 2550CMZ-3P 모듈에만 해당된다.
2. 누설전류의 기본파 성분에 대한 정밀도이다.

공통 및 일반 사양

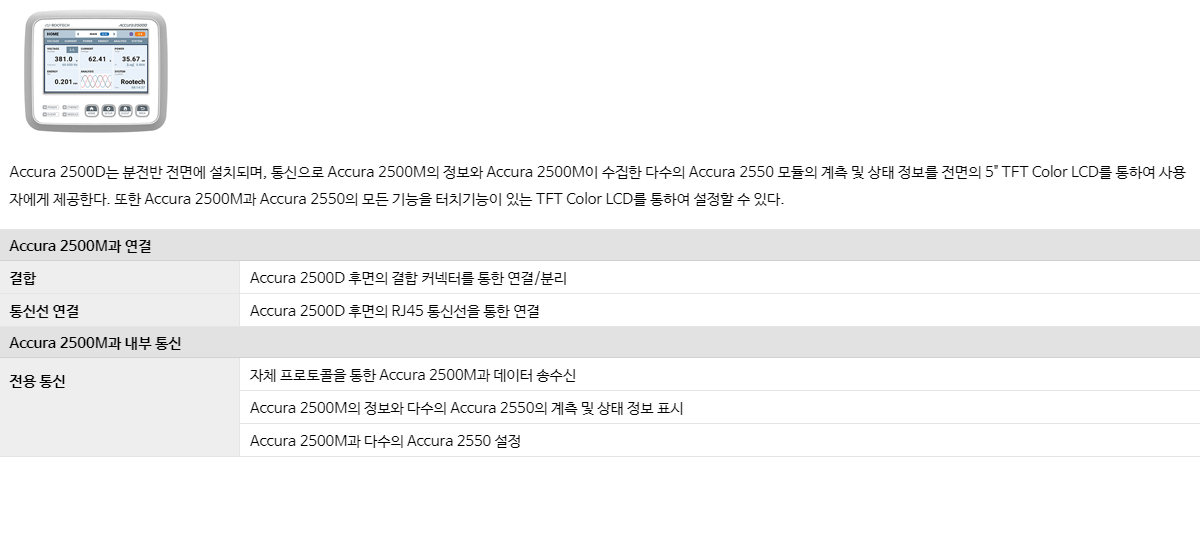

Accura 2500D는 분전반 전면에 설치되며, 통신으로 Accura 2500M의 정보와 Accura 2500M이 수집한 다수의 Accura 2550 모듈의 계측 및 상태 정보를 전면의 5" TFT Color LCD를 통하여 사용자에게 제공한다. 또한 Accura 2500M과 Accura 2550의 모든 기능을 터치기능이 있는 TFT Color LCD를 통하여 설정할 수 있다.
Accura 2500M과의 연결
결합	Accura 2500D 후면의 결합 커넥터를 통한 탈착/부착
통신선 연결	Accura 2500D 후면의 RJ45 통신선을 통한 연결
Accura 2500M과 내부 통신
전용 통신	자체 프로토콜을 통한 Accura 2500M과 데이터 송수신
	Accura 2500M의 정보와 다수의 Accura 2550의 계측 및 상태 정보 표시
	Accura 2500M과 다수의 Accura 2550 설정

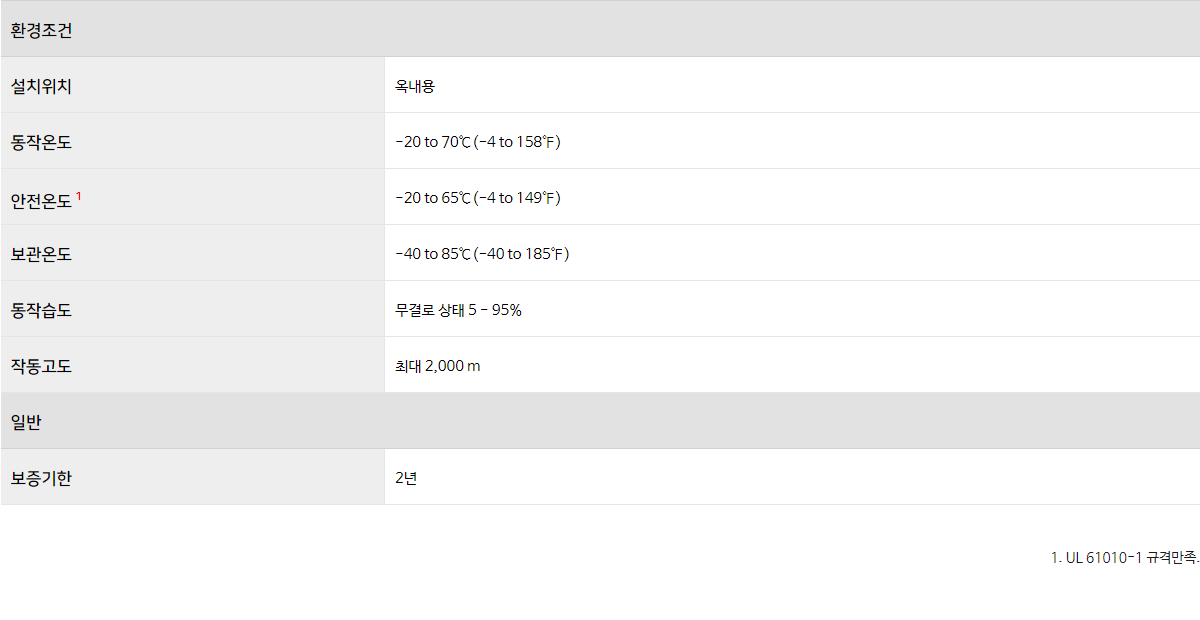

설치 및 온습도
설치위치	옥내용
동작온도	-20 to 70℃(-4℉ to 158℉)
안전온도¹	-20 to 65℃(-4℉ to 149℉)
보관온도	-40 to 85℃(-40℉ to 185℉)
동작습도	무결로 상태 5% - 95%
보증기한
2년

분기선로 전력계측
자체 센싱한 분기선로의 전류 샘플링 데이터와 Accura 2500M으로부터 수신된 인입단 전압 샘플링 정보로부터 각종 전력특성 계측
모델		기본전류
CMD-1P-250A		250A
CMD-1P-125A		125A
CMD-1P-100A		100A
CMD-1P-60A		60A
DC 계측 항목
전류	DC 전류, RMS 전류
전력	DC 전력, 실 전력
전력량	수전/송전 DC 전력량, 수전/송전 실 전력량
Accura 2500M과 내부 통신
전용 통신	Accura 2500M으로부터 인입단 전압 샘플링 정보 수신
이벤트
사용자 정의 이벤트¹	이벤트 입력 데이터	0.2초 데이터
		전류/전력/기타 설정 중에서 선택 가능
	Threshold	사용자 설정
	감지 방법	상승(Over), 하강(Under) 사용자 설정

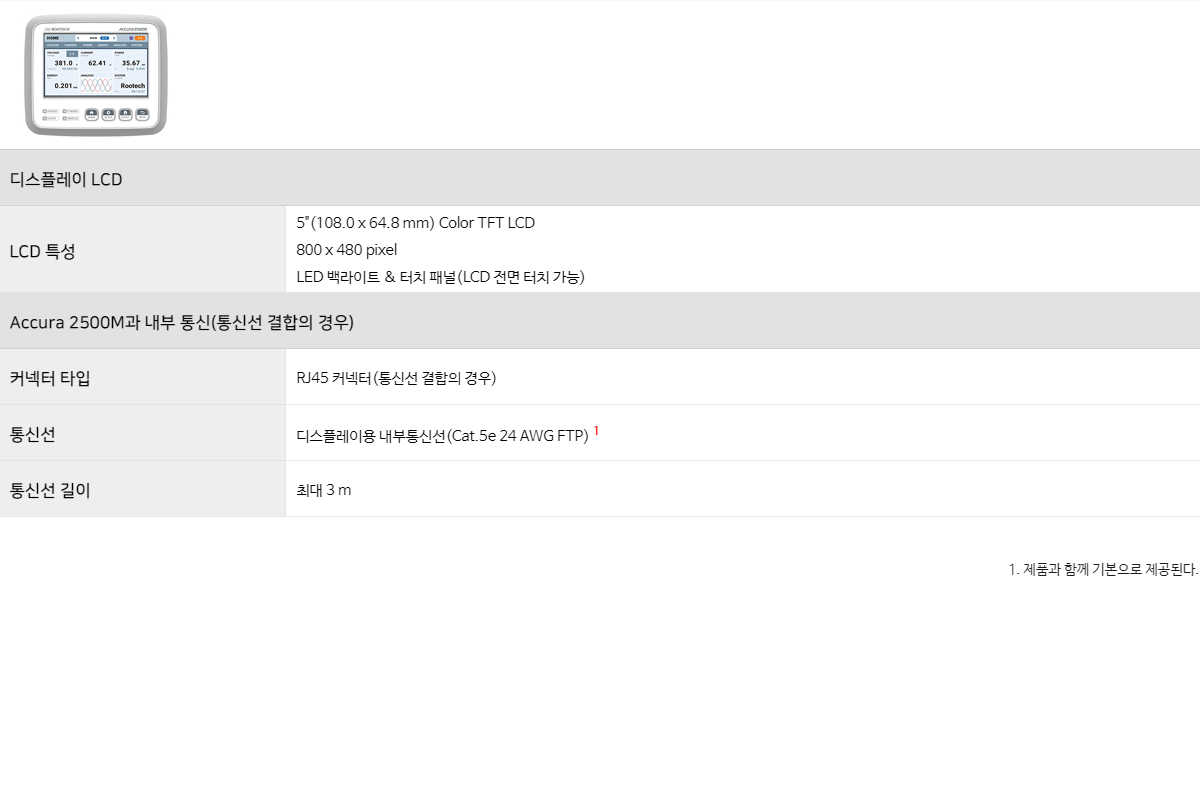

디스플레이 LCD
LCD 특성	5"(108.0 x 64.8 mm) Color TFT LCD 800 x 480 pixel LED 백라이트 & 터치 패널(LCD 전면 터치 가능)
Accura 2500M과 내부 통신(통신선 결합의 경우)
커넥터 타입	RJ45 커넥터
통신선	내부통신선¹
통신선 길이	최대 3 m

제품문의 010 4555 3806
