Accura 2300/2350

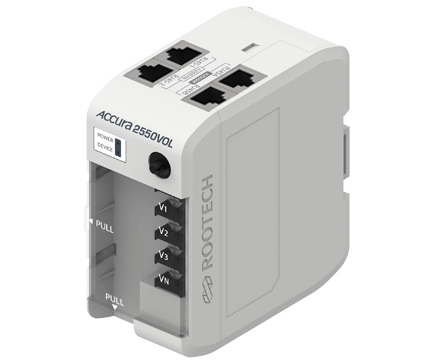

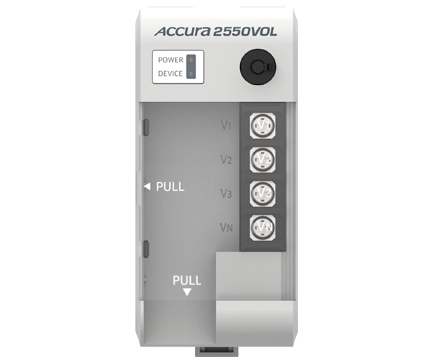

Accura 2550VOL 복합전원 전압계측모듈

Mixed Power Voltage Measuring Module

Accura 2550VOL 모듈은 복수 전원의 전력 시스템에서 보조 전원의 전압을 계측하고,
하위의 전력계측모듈에 제공함으로써 보조 전원의 전력을 계측합니다.

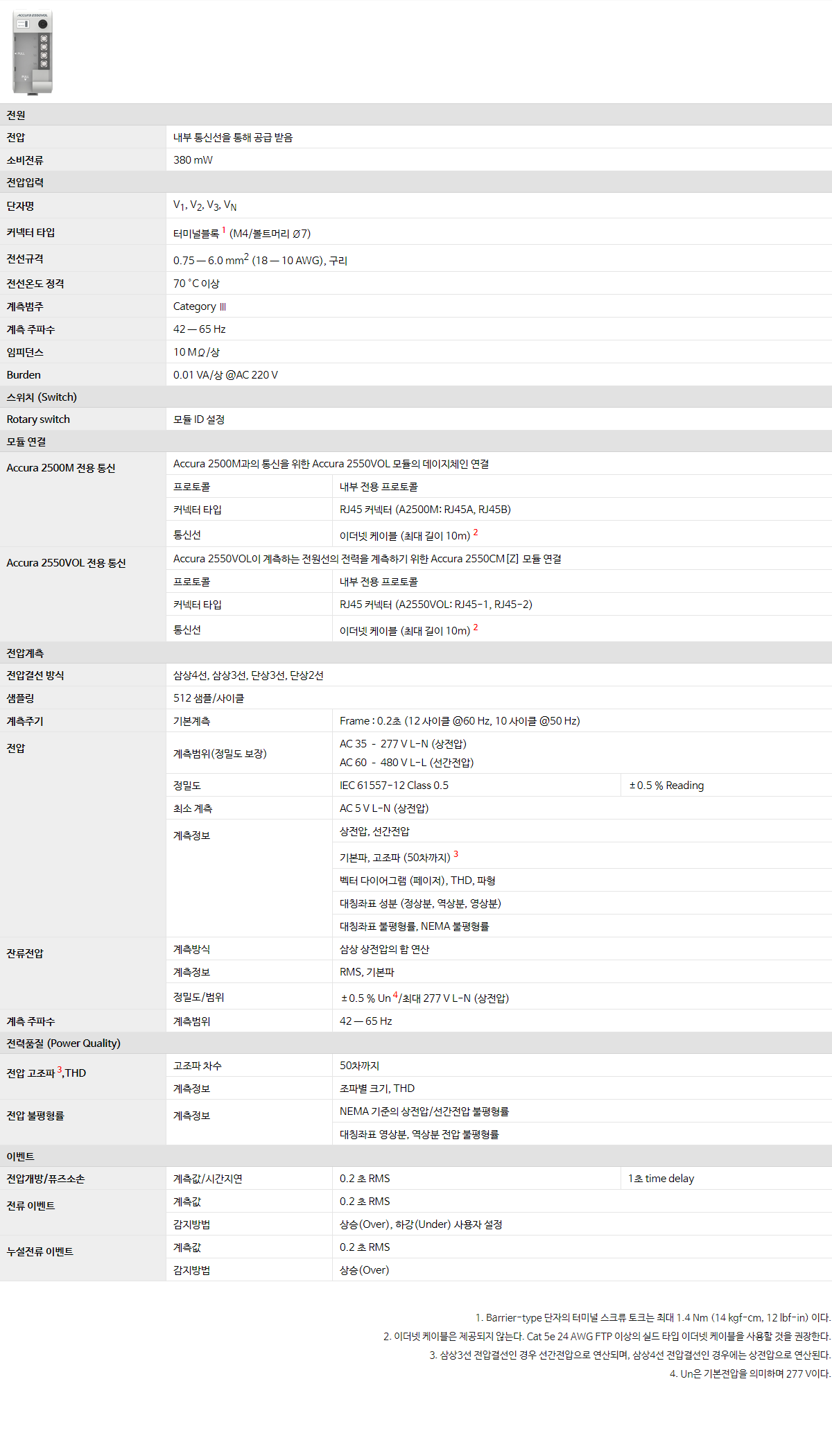

Accura 2550VOL

전원
전압	내부 통신선을 통해 공급 받음
소비전류	380 mW
전압입력
단자명	V₁, V₂, V₃, V_N
커넥터 타입	터미널블록¹ (M4/볼트머리 Ø7)
전선규격	0.75 ― 6.0 mm² (18 ― 10 AWG), 구리
전선온도 정격	70 °C 이상
계측범주	Category Ⅲ
계측 주파수	42 ― 65 Hz
임피던스	10 MΩ/상
Burden	0.01 VA/상 @AC 220 V
스위치 (Switch)
Rotary switch	모듈 ID 설정
모듈 연결
Accura 2500M 관리 네트워크	Accura 2500M과의 통신을 위한 Accura 2550VOL 모듈의 데이지체인 연결
	프로토콜	내부 전용 프로토콜
	커넥터 타입	RJ45 커넥터 (A2500M: RJ45A, RJ45B)
	통신선	이더넷 케이블 (최대 길이 10m)²
Accura 2550VOL 관리 네트워크	Accura 2550VOL이 계측하는 전원선의 전력을 계측하기 위한 Accura 2550CM[Z] 모듈 연결
	프로토콜	내부 전용 프로토콜
	커넥터 타입	RJ45 커넥터 (A2550VOL: RJ45-1, RJ45-2)
	통신선	이더넷 케이블 (최대 길이 10m)²
전압계측
전압결선 방식	삼상4선, 삼상3선, 단상3선, 단상2선
샘플링	512 샘플/사이클
계측주기(gapless)	기본계측	Frame : 0.2초 (12 사이클 @60 Hz, 10 사이클 @50 Hz)
	Dip/Swell 계측	1 cycle
전압	계측범위(정밀도 보장)	AC 35 – 277 V L-N (상전압) AC 60 – 480 V L-L (선간전압)
	정밀도	IEC 61557-12 Class 0.5	±0.5 % Reading
	최소 계측	AC 5 V L-N (상전압)
	계측정보	상전압, 선간전압
		기본파, 고조파 (50차까지)³
		벡터 다이어그램 (페이저), THD, 파형
		대칭좌표 성분 (정상분, 역상분, 영상분)
		대칭좌표 불평형률, NEMA 불평형률
잔류전압	계측방식	삼상 상전압의 합 연산
	계측정보	RMS, 기본파
	정밀도/범위	±0.5 % Un⁴/최대 277 V L-N (상전압)
계측 주파수	계측범위	42 ― 65 Hz
전력품질 (Power Quality)
Dip/Swell³	계측값/Threshold	RMS 전압 (매 cycle 갱신)	사용자 설정
PQ Curve³	계측값/Threshold	RMS 전압 (매 cycle 갱신)	Dip/Swell: 90 % / 110 % of Vref
	Curve 종류	SEMI F47-0706, IEC 61000-4-11/34 Class 3, ITIC
Transient 전압	계측값/Threshold	샘플링간 차이전압 (512 샘플/사이클) 사용자 설정
전압 고조파³,THD	고조파 차수	50차까지
	계측정보	조파별 크기, THD
전압 고조파³,THD	계측정보	NEMA 기준의 상전압/선간전압 불평형률
		대칭좌표 영상분, 역상분 전압 불평형률
이벤트
전력품질 이벤트	종류	Dip/Swell, PQ Curve, Transient 전압
전압개방/퓨즈소손	계측값/시간지연	0.2 초 RMS	1초 time delay
전류 이벤트	계측값	0.2 초 RMS
	감지방법	상승(Over), 하강(Under) 사용자 설정
누설전류 이벤트	계측값	0.2 초 RMS
	감지방법	상승(Over)

1. Barrier-type 단자의 터미널 스크류 토크는 최대 1.4 Nm (14 kgf-cm, 12 lbf-in) 이다.
2. 이더넷 케이블은 제공되지 않는다. Cat 5e 24 AWG FTP 이상의 실드 타입 이더넷 케이블을 사용할 것을 권장한다.
3. 삼상3선 전압결선인 경우 선간전압으로 연산되며, 삼상4선 전압결선인 경우에는 상전압으로 연산된다.
4. Un은 기본전압을 의미하며 277 V이다.

환경조건

환경조건
설치위치	옥내용
동작온도	-20 – 70℃ (-4 – 158℉)
안전온도¹	-20 – 60℃ (-4 – 140℉)
보관온도	-40 – 85℃ (-40 – 185℉)
동작습도	5 - 95%(무결로 상태)
동작고도	최대 2,000 m
인증 (진행 중)
UL	UL 61010-1 3rd Edition, IEC 61010-2-030 2nd Edition
CE	EN 55011:2009/A1:2010, EN IEC 61326-1:2021, EN IEC 61326-2-1:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021
KC	EN 55011:2009/A1:2010, EN IEC 61326-1:2021, EN IEC 61326-2-1:2021
일반
보증 기한	2년

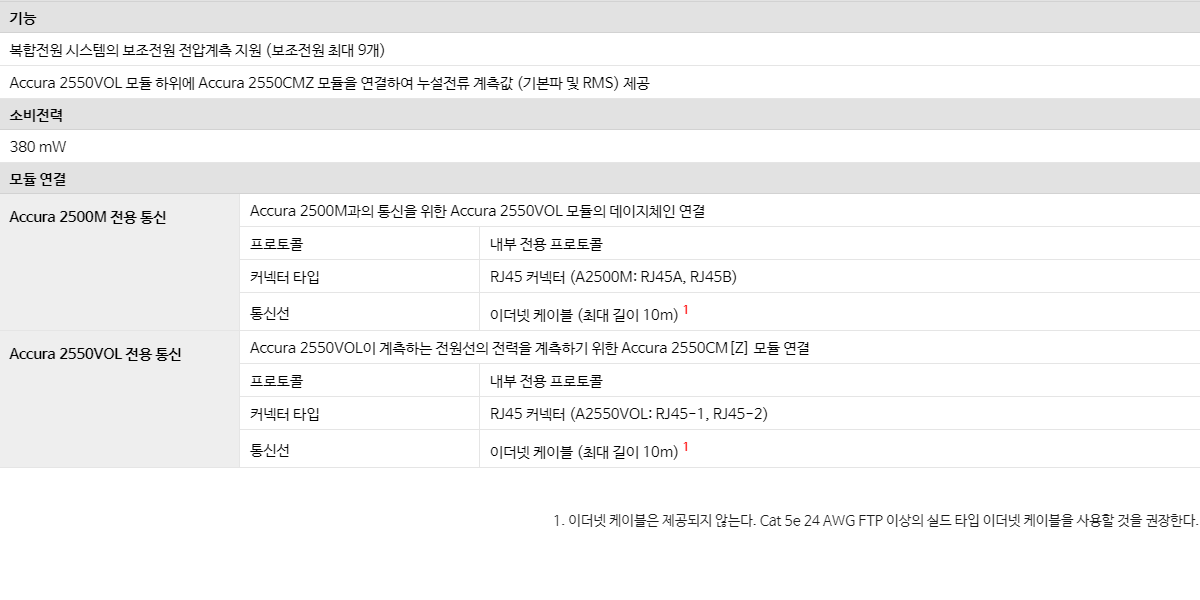

기능
복합전원 시스템의 보조전원 전압계측 지원 (보조전원 최대 9개)
Accura 2550VOL 하위에 Accura 2550CMZ 모듈을 연결하여 누설전류를 직접 계측함으로써 누설전류 계측값(기본파 및 RMS) 제공
소비전력
380 mW
모듈 연결
Accura 2500M 관리 네트워크	Accura 2500M과의 통신을 위한 Accura 2550VOL 모듈의 데이지체인 연결
	프로토콜	내부 전용 프로토콜
	커넥터 타입	RJ45 커넥터 (A2500M: RJ45A, RJ45B)
	통신선	이더넷 케이블 (최대 길이 10m)¹
Accura 2550VOL 관리 네트워크	Accura 2550VOL이 계측하는 전원선의 전력을 계측하기 위한 Accura 2550CM[Z] 모듈 연결
	프로토콜	내부 전용 프로토콜
	커넥터 타입	RJ45 커넥터 (A2550VOL: RJ45-1, RJ45-2)
	통신선	이더넷 케이블 (최대 길이 10m)¹
