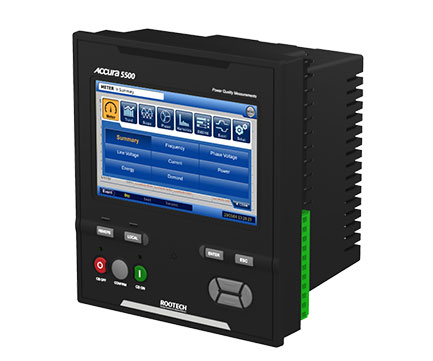

Accura 5500 고정밀 디지털 전력품질미터 [단종]

High-Accuracy Power Quality Meter

Accura 5500 디지털 파워미터는 전압, 전류를 ±0.1% Reading 정밀도로 고정밀 계측하고,
전력 설비의 정확한 전력 데이터 분석과 진단을 가능하게 합니다.

Accura 5500

High-Accuracy Power Quality Meter

Accura 5500 디지털 파워미터는 전압, 전류를 ±0.1% Reading 정밀도로 고정밀 계측하고, 전력 설비의 정확한 전력 데이터 분석과 진단을 가능하게 합니다.

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

요약

0.1% Reading/Class 0.2S 고정밀 계측

효율적인 전력설비 관리로 탄소배출 절감

전력품질 분석 및 적합성 평가

이벤트 레코드[Event Record]

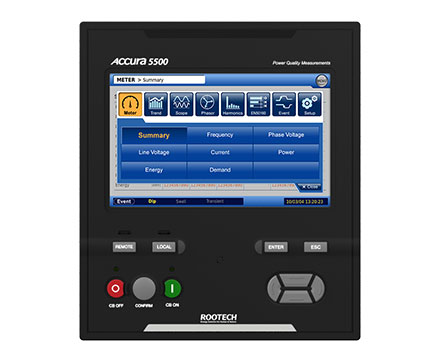

7” TFT LCD 터치스크린

시리얼, 이더넷

전압/전류 ±0.1% Reading

전력량 IEC 62053-22 Class 0.2S

Dip[Sag], Swell 이벤트

플리커, 과도상태

이더넷 포트 1개

카탈로그 다운로드

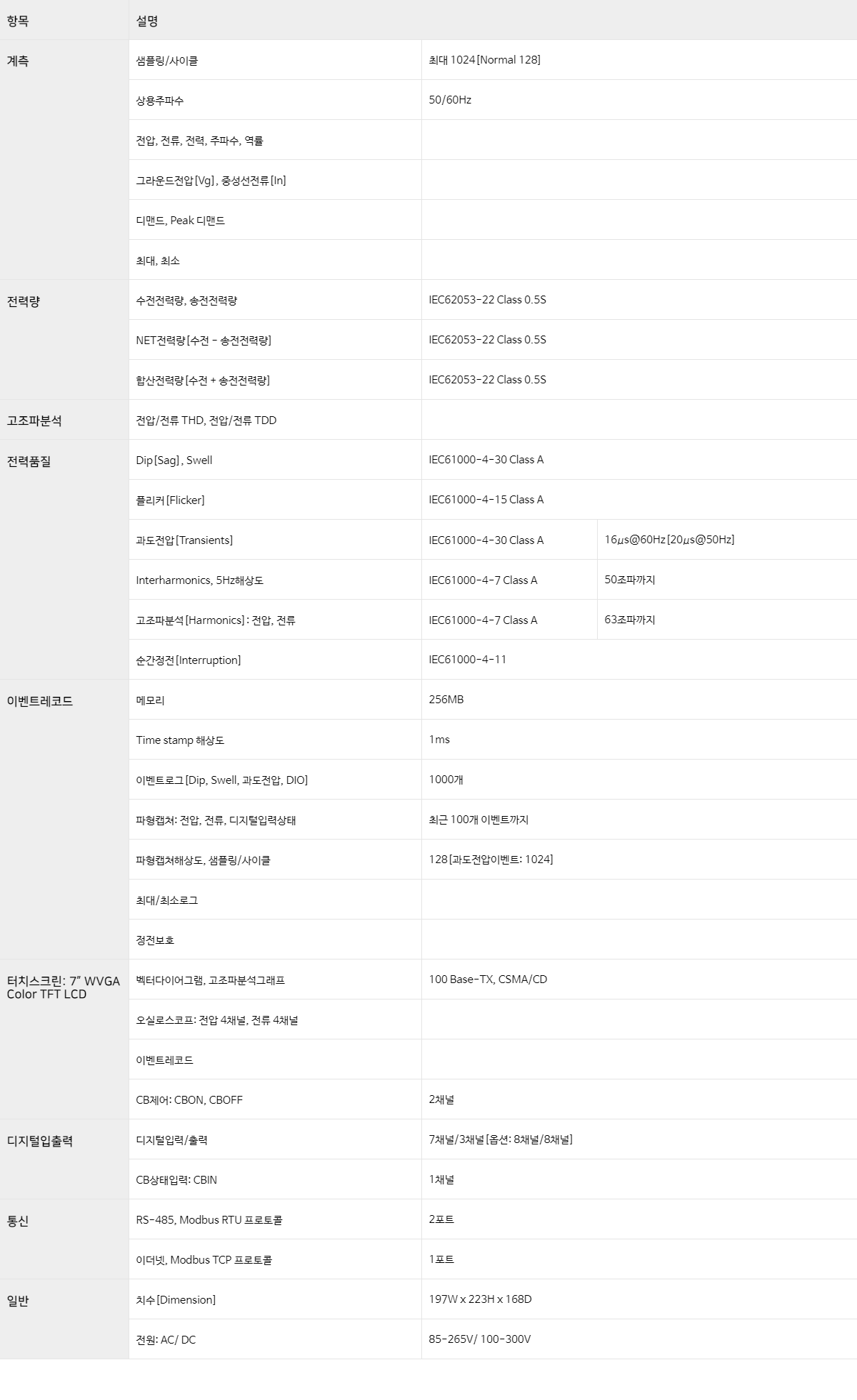

항목	설명
계측	샘플링/사이클	최대 1024[Normal 128]
	상용 주파수	50/60 Hz
	전압, 전류, 전력, 주파수, 역률
	그라운드 전압[Vg], 중성선 전류[In]
	디맨드, Peak 디맨드
	최대, 최소
전력량	수전전력량, 송전전력량	IEC 62053-22 Class 0.2S
	NET 전력량[수전 - 송전전력량]	IEC 62053-22 Class 0.2S
	합산전력량[수전 + 송전전력량]	IEC 62053-22 Class 0.2S
고조파 분석	전압/전류 THD, 전압/전류 TDD
전력품질	Dip[Sag], Swell	IEC 61000-4-30 Class A
	플리커[Flicker]	IEC 61000-4-15 Class A
	과도전압[Transients]	IEC 61000-4-30 Class A	16 μs@60 Hz[20 μs@50 Hz]
	Interharmonics, 5 Hz 해상도	IEC 61000-4-7 Class A	50조파까지
	고조파 분석[Harmonics]: 전압, 전류	IEC 61000-4-7 Class A	63조파까지
	순간정전[Interruption]	IEC 61000-4-11
이벤트 레코드	메모리	256 MB
	Timestamp 해상도	1 ms
	이벤트로그[Dip, Swell, 과도전압, DIO]	1000개
	파형캡쳐: 전압, 전류, 디지털입력 상태	최근 100개 이벤트까지
	파형캡쳐 해상도, 샘플링/사이클	128[과도전압 이벤트: 1024]
	최대/최소 로그
	정전 보호
터치 스크린: 7” WVGA Color TFT LCD	벡터다이어그램, 고조파 분석 그래프	100 Base-TX, CSMA/CD
	오실로스코프: 전압 4 채널, 전류 4 채널
	이벤트 레코드
	CB제어: CBON, CBOFF	2채널
디지털 입출력	디지털 입력/출력	7 채널/3 채널[옵션: 8 채널/8 채널]
	CB 상태 입력: CBIN	1 채널
통신	RS-485, Modbus RTU 프로토콜	포트 2개
	이더넷, Modbus TCP 프로토콜	포트 1개
일반	치수[Dimensions]	197W x 223H x 168D
	전원: AC/DC	85 — 265 V/100 — 300 V

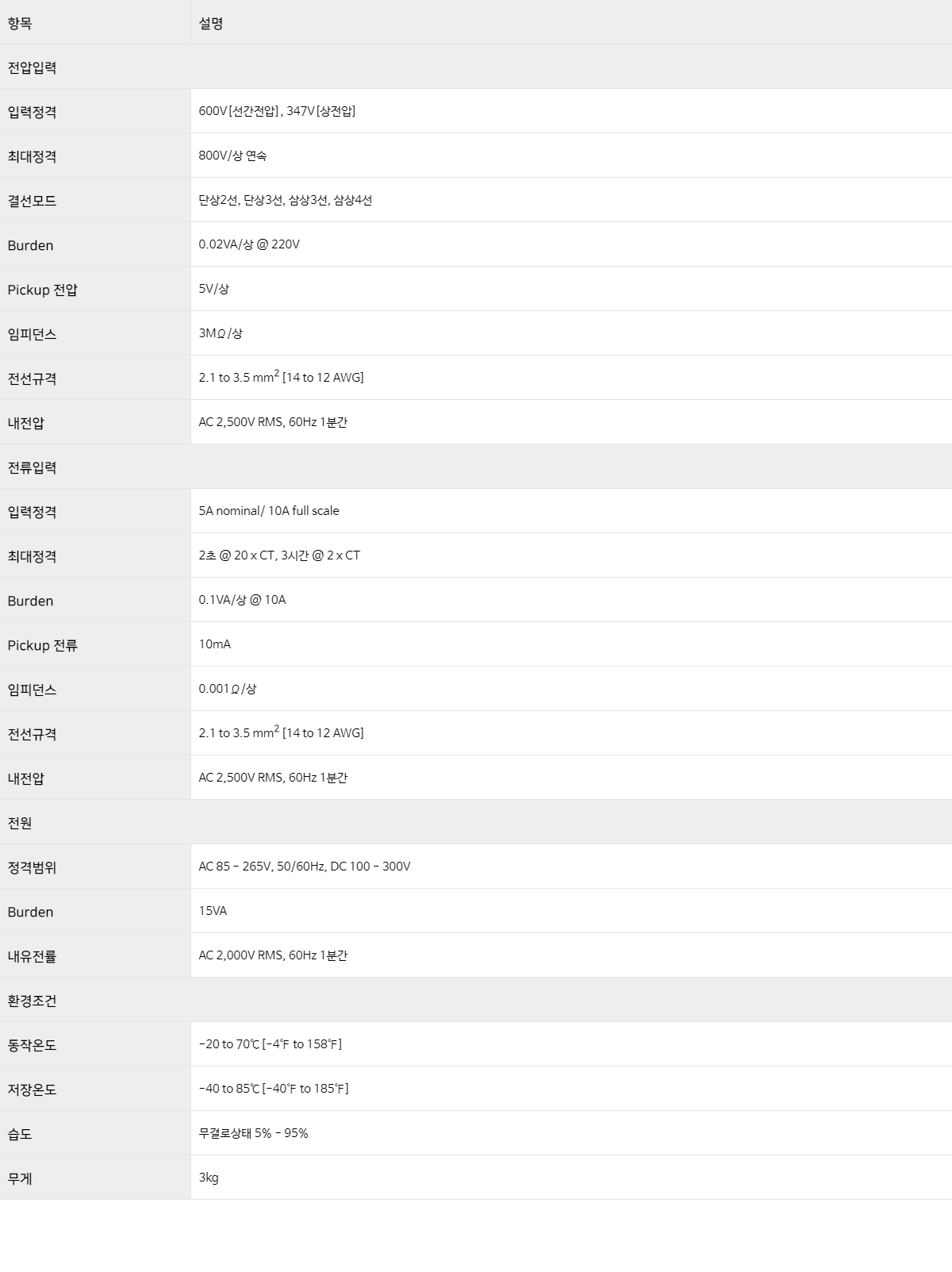

항목	설명
전압입력
입력정격	600 V[선간전압], 347 V[상전압]
최대 정격	800 V/상 연속
결선모드	단상2선, 단상3선, 삼상3선, 삼상4선
Burden	0.02 VA/상 @ 220 V
Pickup 전압	5 V/상
임피던스	3 MΩ/상
전선규격	2.1 — 3.5 mm² [14 — 12 AWG]
내전압	AC 2,500 V RMS, 60 Hz 1분간
전류입력
입력정격	5 A nominal/ 10 A full scale
최대 정격	2초 @ 20 x CT, 3시간 @ 2 x CT
Burden	0.1 VA/상 @ 10 A
Pickup 전류	10 mA
임피던스	0.001 Ω/상
전선규격	2.1 — 3.5 mm² [14 — 12 AWG]
내전압	AC 2,500 V RMS, 60 Hz 1분간
전원
정격범위	AC 85 — 265 V, 50/60 Hz, DC 100 — 300 V
Burden	15 VA
내유전률	AC 2,000 V RMS, 60 Hz 1분간
환경조건
동작온도	-20 — 70℃ (-4 — 158℉)
저장온도	-40 — 85℃ (-40 — 185℉)
습도	5 — 95% (무결로 상태)
무게	3 kg
