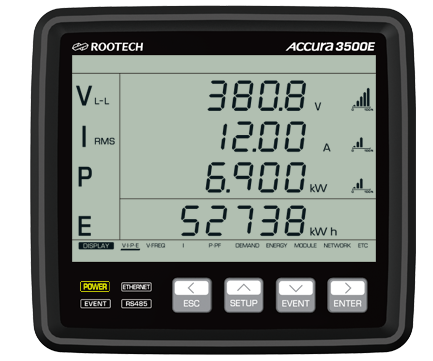

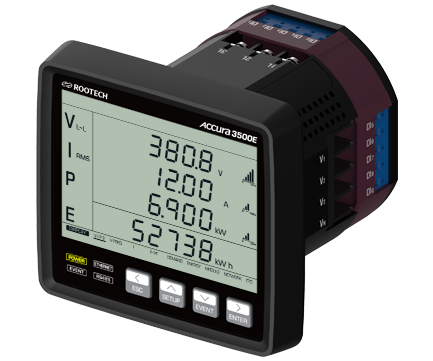

Accura 3500E 고정밀 디지털 전력미터/IO모듈

High Accuracy Digital Power Meter

Accura 3500E Digital Power Meter는 전압/전류/전력의 고정밀 계측 정보를 제공하고,
다양한 IO 모듈을 옵션 제공합니다.

Accura 3500E

High Accuracy Digital Power Meter

Accura 3500E Digital Power Meter는 전압/전류/전력의 고정밀 계측 정보를 제공하고, 다양한 IO 모듈을 옵션 제공합니다.

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

요약

전압/전류 Gapless 측정: Aggregation 구간 내 최대/최소/평균 통계정보 제공

전력품질 평가를 위한 다양한 정보 제공

전압, 전류, 유효전력, 유효전력량 정밀계측

CE/UL/KC 인증으로 안전성 및 신뢰성 확보

이더넷 통신 지원으로 계측 데이터 고속 전송

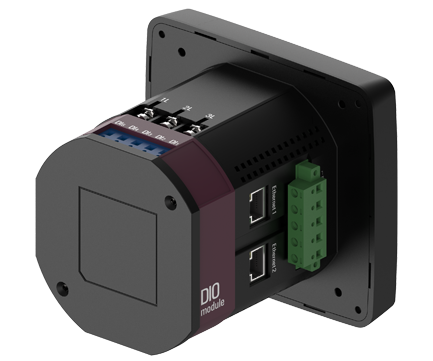

미터 후면에 쉽게 장착 가능한 다양한 IO 모듈

카탈로그 다운로드

AccuraSM 프로그램 다운로드

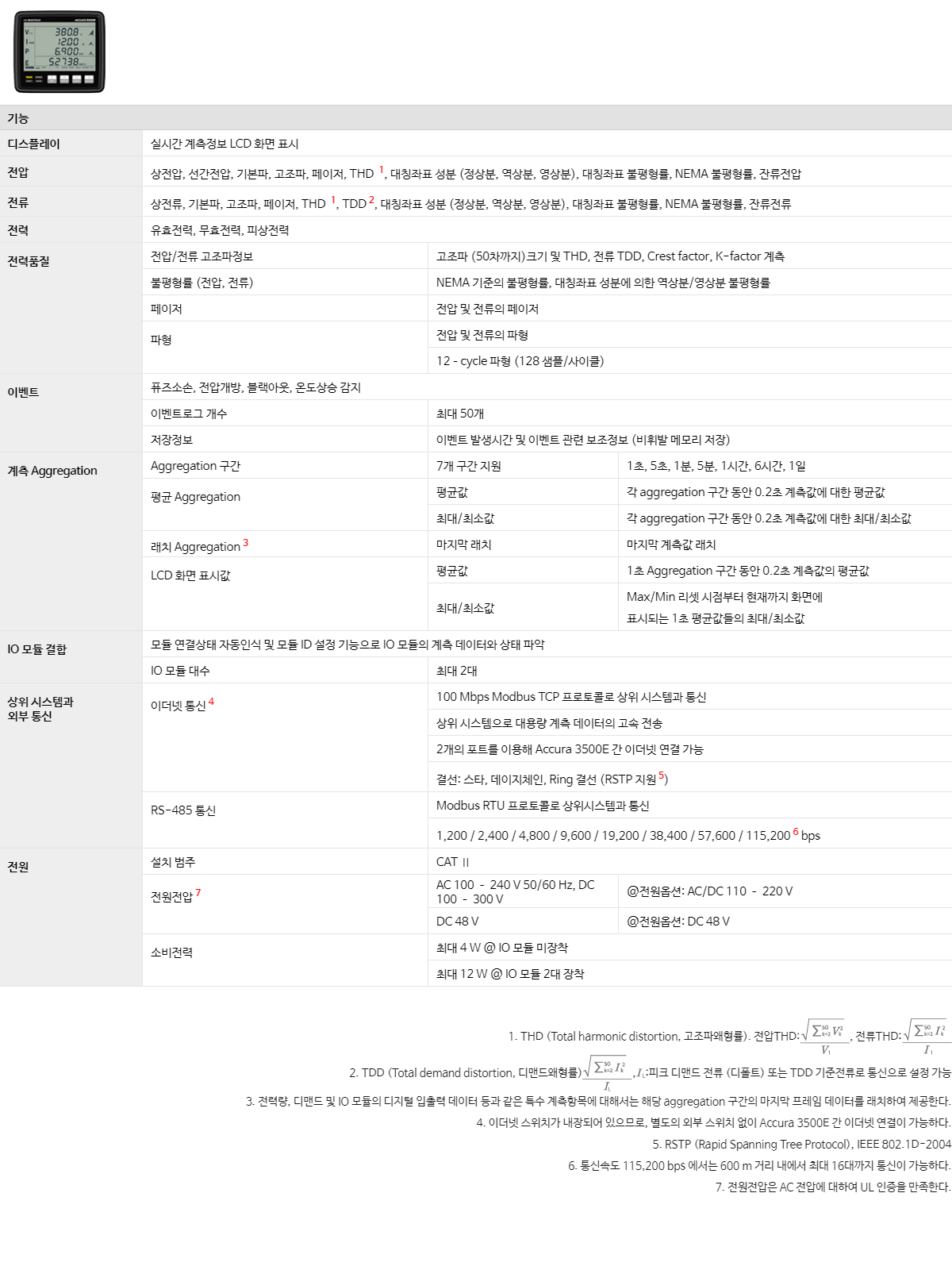

Accura 3500E 디지털 전력미터

기능
디스플레이	실시간 계측정보 LCD 화면 표시
전압	상전압, 선간전압, 기본파, 고조파, 페이저, THD ¹, 대칭좌표 성분 (정상분, 역상분, 영상분), 대칭좌표 불평형률, NEMA 불평형률, 잔류전압
전류	상전류, 기본파, 고조파, 페이저, THD ¹, TDD², 대칭좌표 성분 (정상분, 역상분, 영상분), 대칭좌표 불평형률, NEMA 불평형률, 잔류전류
전력	유효전력, 무효전력, 피상전력
전력량	유효전력량, 무효전력량 ³, 피상전력량 ³
전력품질	전압/전류 고조파정보	고조파 (50차까지)크기 및 THD, 전류 TDD, Crest factor, K-factor 계측
	불평형률 (전압, 전류)	NEMA 기준의 불평형률, 대칭좌표 성분에 의한 역상분/영상분 불평형률
	페이저	전압 및 전류의 페이저
	파형	전압 및 전류의 파형
		12-cycle 파형 (128 샘플/사이클)
이벤트	퓨즈소손, 전압결상, 정전, 온도상승 감지
	이벤트로그 개수	최대 50개
	저장정보	이벤트 발생시간 및 이벤트 관련 보조정보 (비휘발 메모리 저장)
계측값 Aggregation	Aggregation 구간	7개 구간 지원	1초, 5초, 1분, 5분, 1시간, 6시간, 1일
	평균 Aggregation	평균값	각 aggregation 구간 동안 0.2초 계측값에 대한 평균값
		최대/최소값	각 aggregation 구간 동안 0.2초 계측값에 대한 최대/최소값
	래치 Aggregation ⁴	마지막 래치	마지막 계측값 래치
	LCD 화면 표시값	평균값	1초 Aggregation 구간 동안 0.2초 계측값의 평균값
		최대/최소값	Max/Min 리셋 시점부터 현재까지 화면에 표시되는 1초 평균값들의 최대/최소값
IO 모듈 결합	모듈 연결상태 자동인식 및 모듈 ID 설정 기능으로 IO 모듈의 계측 데이터와 상태 파악
	IO 모듈 대수	최대 2대
상위 시스템과 외부 통신	이더넷 통신 ⁵	100 Mbps Modbus TCP 프로토콜로 상위 시스템과 통신
		상위 시스템으로 대용량 계측 데이터의 고속 전송
		2개의 포트를 이용해 Accura 3500E 간 이더넷 연결 가능
		결선: 스타, 데이지체인, Ring 결선 (RSTP 지원 ⁶)
	RS-485 통신	Modbus RTU 프로토콜로 상위시스템과 통신
		1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 ⁷ bps
전원	설치 범주	CAT Ⅱ
	전원전압 ⁸	AC 100 - 240 V 50/60 Hz, DC 100 - 300 V	@전원옵션 AC220V/DC110V
		DC 48 V	@전원옵션 DC48V
	소비전력	최대 4 W @ IO 모듈 미장착
		최대 12 W @ IO 모듈 2대 장착

1. THD (Total harmonic distortion, 고조파왜형률). 전압THD:

, 전류THD:

2. TDD (Total demand distortion, 디맨드왜형률)

:피크 디맨드 전류 (디폴트) 또는 TDD 기준전류로 통신으로 설정 가능
3. 무효전력량과 피상전력량은 통신으로만 제공된다.
4. 전력량, 디맨드 및 IO 모듈의 디지털 입출력 데이터 등과 같은 특수 계측항목에 대해서는 해당 aggregation 구간의 마지막 프레임 데이터를 래치하여 제공한다.
5. 이더넷 스위치가 내장되어 있으므로, 별도의 외부 스위치 없이 Accura 3500E 간 이더넷 연결이 가능하다.
6. RSTP (Rapid Spanning Tree Protocol), IEEE 802.1D-2004
7. 통신속도 115,200 bps 에서는 600 m 거리 내에서 최대 16대까지 통신이 가능하다.
8. 전원전압은 AC 전압에 대하여 UL 인증을 만족한다.

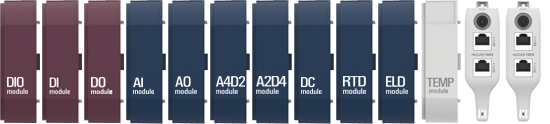

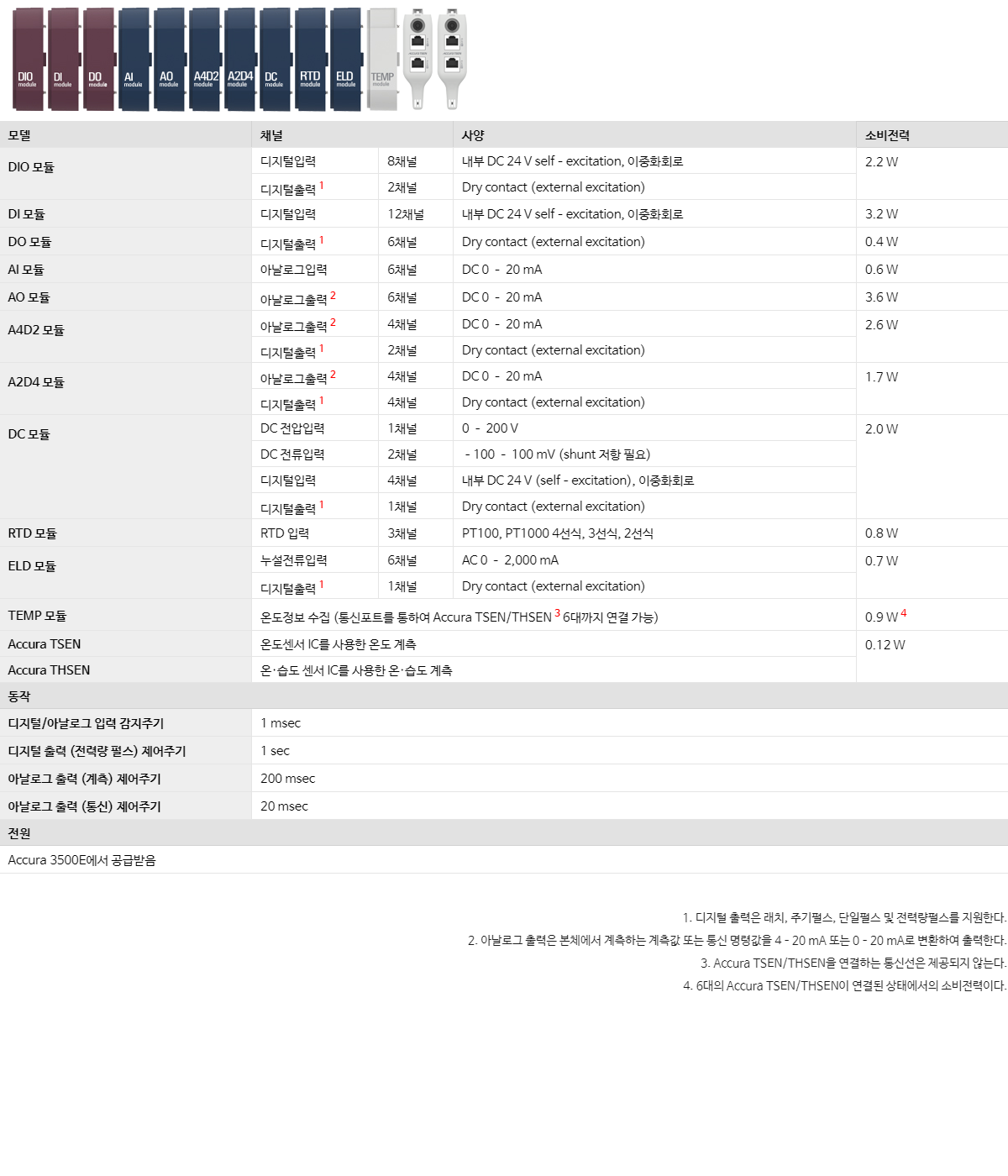

IO 모듈

모델	채널		사양	소비전력
DIO 모듈	디지털 입력	8 채널	내부 DC 24 V (self-excitation), 이중화 회로	2.2 W
DIO 모듈	디지털 출력 ¹	2 채널	Dry contact (external excitation)	2.2 W
DI 모듈	디지털 입력	12 채널	내부 DC 24 V (self-excitation), 이중화 회로	3.2 W
DO 모듈	디지털 출력 ¹	6 채널	Dry contact (external excitation)	0.4 W
AI 모듈	아날로그 입력	6 채널	DC 4 - 20 mA, DC 0 - 20 mA	0.6 W
AO 모듈	아날로그 출력 ²	6 채널	DC 4 - 20 mA, DC 0 - 20 mA	3.6 W
A4D2 모듈	아날로그 출력 ²	4 채널	DC 4 - 20 mA, DC 0 - 20 mA	2.6 W
A4D2 모듈	디지털 출력 ¹	2 채널	Dry contact (external excitation)	2.6 W
A2D4 모듈	아날로그 출력 ²	2 채널	DC 4 - 20 mA, DC 0 - 20 mA	1.7 W
A2D4 모듈	디지털 출력 ¹	4 채널	Dry contact (external excitation)	1.7 W
DC 모듈	DC 전압입력	1 채널	0 - 200 V	2.0 W
	DC 전류입력	2 채널	-100 - 100 mV (shunt 저항 필요)
	디지털 입력	4 채널	내부 DC 24 V (self-excitation), 이중화 회로
	디지털 출력 ¹	1 채널	Dry contact (external excitation)
RTD 모듈	RTD 온도 입력	3 채널	PT100, PT1000 (4선식, 3선식, 2선식)	0.8 W
ELD 모듈	누설전류입력	6 채널	AC 0 - 2,000 mA	0.7 W
ELD 모듈	디지털 출력 ¹	1 채널	Dry contact (external excitation)	0.7 W
TEMP 모듈	온·습도 정보 수집 (통신포트를 통하여 Accura TSEN/THSEN ³ 6대까지 연결 가능)			0.9 W ⁴
Accura TSEN	온도센서 IC를 사용한 온도 계측			0.12 W
Accura THSEN	온·습도 센서 IC를 사용한 온·습도 계측			0.12 W
동작
디지털/아날로그 입력 감지주기	1 ms
디지털 출력 (전력량 펄스 연동 시) 제어주기	1 s
아날로그 출력 (계측 연동 시) 제어주기	200 ms
아날로그 출력 (통신 연동 시) 제어주기	20 ms
전원
Accura 3500E에서 공급받음

1. 디지털 출력은 래치, 주기펄스, 단일펄스 및 전력량펄스를 지원한다.
2. 아날로그 출력은 본체에서 계측하는 계측값 또는 통신 명령값을 4-20 mA 또는 0-20 mA로 변환하여 출력한다.
3. Accura TSEN/THSEN을 연결하는 통신선은 제공되지 않는다.
4. 6대의 Accura TSEN/THSEN이 연결된 상태에서의 소비전력이다.

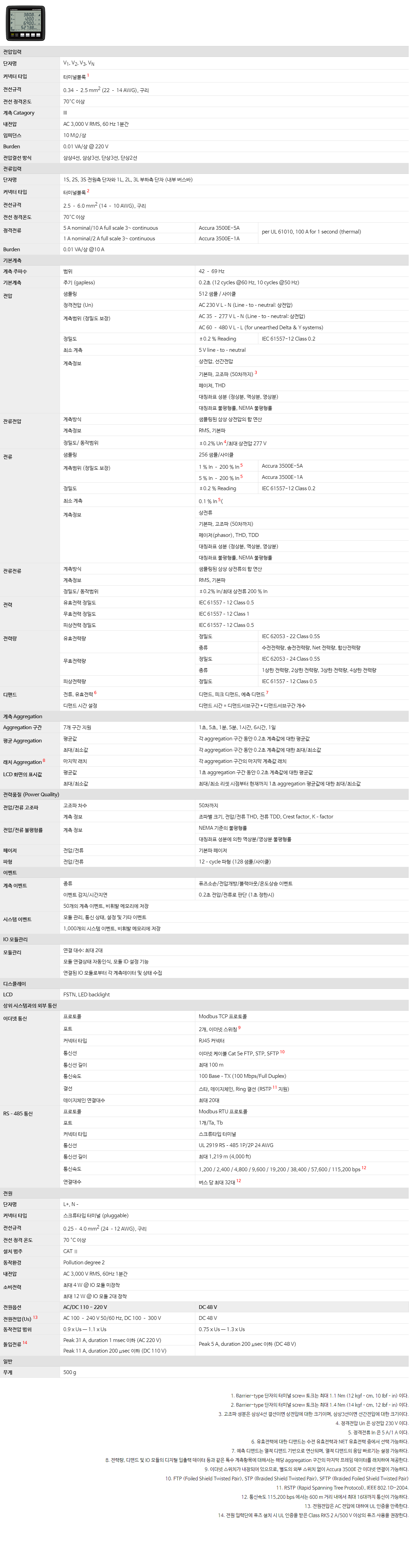

Accura 3500E 디지털 전력미터

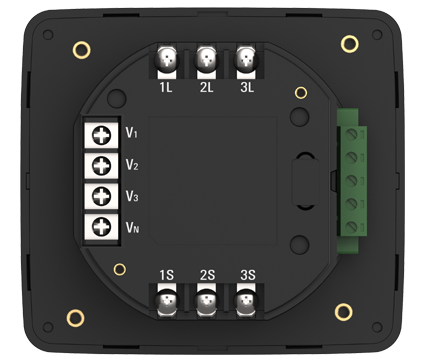

전압입력
단자명	V₁, V₂, V₃, V_N
커넥터 타입	터미널블록 ¹
전선규격	0.34 - 2.5 mm² (22 - 14 AWG), 구리
전선 정격온도	70 °C 이상
계측 Category	III
내전압	AC 3,000 V RMS, 60 Hz 1분간
임피던스	10 MΩ/상
Burden	0.01 VA/상 @ 220 V
전압결선 방식	삼상4선, 삼상3선, 단상3선, 단상2선
전류입력
단자명	1S, 2S, 3S 전원측 단자와 1L, 2L, 3L 부하측 단자 (내부 버스바)
커넥터 타입	터미널블록 ²
전선규격	2.5 - 6.0 mm² (14 - 10 AWG), 구리
전선 정격온도	70 °C 이상
정격전류	5 A nominal/10 A full scale	Accura 3500E-5A	per UL 61010, 100 A for 1 second (thermal)
	1 A nominal/2 A full scale	Accura 3500E-1A
Burden	0.01 VA/상 @10 A
기본계측
계측 주파수	범위	42 - 69 Hz
기본계측	주기 (gapless)	0.2초 (12 cycles @60 Hz, 10 cycles @50 Hz)
전압	샘플링	512 샘플 / 사이클
	정격전압 (Un)	AC 230 V L-N (Line-to-neutral: 상전압)
	계측범위 (정밀도 보장)	AC 35 - 277 V L-N (Line-to-neutral: 상전압)
		AC 60 - 480 V L-L (for unearthed Delta & Y systems)
	정밀도	±0.2 % Reading	IEC 61557-12 Class 0.2
	최소계측	AC 5 V L-N, AC 9 V L-L
	계측정보	상전압, 선간전압
		기본파, 고조파 (50차까지) ³
		페이저(phasor), THD
		대칭좌표 성분 (정상분, 역상분, 영상분)
		대칭좌표 불평형률, NEMA 불평형률
잔류전압	계측방식	샘플링된 삼상 상전압의 합 연산
	계측정보	RMS, 기본파
	정밀도/ 동작범위	±0.2% Un ⁴/최대 상전압 277 V
전류	샘플링	256 샘플/사이클
	계측범위 (정밀도 보장)	1 % In - 200 % In ⁵	Accura 3500E-5A
		5 % In - 200 % In ⁵	Accura 3500E-1A
	정밀도	±0.2 % Reading	IEC 61557-12 Class 0.2
	최소계측	5 mA
	계측정보	상전류
		기본파, 고조파 (50차까지)
		페이저(phasor), THD, TDD
		대칭좌표 성분 (정상분, 역상분, 영상분)
		대칭좌표 불평형률, NEMA 불평형률
잔류전류	계측방식	샘플링된 삼상 상전류의 합 연산
	계측정보	RMS, 기본파
	정밀도/ 동작범위	±0.2% In/최대 상전류 200 % In
전력	유효전력 정밀도	IEC 61557-12 Class 0.5
	무효전력 정밀도	IEC 61557-12 Class 1
	피상전력 정밀도	IEC 61557-12 Class 0.5
전력량	유효전력량	정밀도	IEC 62053-22 Class 0.5S
		종류	수전전력량, 송전전력량, Net 전력량, 합산전력량
	무효전력량 ⁶	정밀도	IEC 62053-24 Class 0.5S
		종류	1상한 전력량, 2상한 전력량, 3상한 전력량, 4상한 전력량
	피상전력량 ⁶	정밀도	IEC 61557-12 Class 0.5
디맨드	전류, 유효전력 ⁷	디맨드, 피크 디맨드, 예측 디맨드 ⁸
	디맨드 시간 설정	디맨드 시간 = 디맨드 서브구간 * 디맨드 서브구간 개수
계측값 Aggregation
Aggregation 구간	7개 구간 지원	1초, 5초, 1분, 5분, 1시간, 6시간, 1일
평균 Aggregation	평균값	각 aggregation 구간 동안 0.2초 계측값에 대한 평균값
	최대/최소값	각 aggregation 구간 동안 0.2초 계측값에 대한 최대/최소값
래치 Aggregation ⁹	마지막 래치	각 aggregation 구간의 마지막 계측값 래치
LCD 화면의 표시값	평균값	1초 aggregation 구간 동안 0.2초 계측값에 대한 평균값
	최대/최소값	최대/최소 리셋 시점부터 현재까지 1초 aggregation 평균값에 대한 최대/최소값
전력품질 (Power Quality)
전압/전류 고조파	고조파 차수	50차까지
	계측정보	조파별 크기, 전압/전류 THD, 전류 TDD, Crest factor, K-factor
전압/전류 불평형률	계측정보	NEMA 기준의 불평형률
		대칭좌표 성분에 의한 역상분/영상분 불평형률
페이저	전압/전류	기본파 페이저
파형	전압/전류	12-cycle 파형 (128 샘플/사이클)
이벤트
계측 이벤트	종류	퓨즈소손/전압결상/정전/온도상승 이벤트
	이벤트 감지/시간지연	0.2초 전압/전류로 판단 (1초 정한시)
	50개의 계측 이벤트, 비휘발 메모리에 저장
시스템 이벤트	모듈 관리, 통신 상태, 설정 및 기타 이벤트
	1,000개의 시스템 이벤트, 비휘발 메모리에 저장
IO 모듈관리
모듈관리	연결 대수: 최대 2대
	모듈 연결상태 자동인식, 모듈 ID 설정 기능
	연결된 IO 모듈로부터 각 계측데이터 및 상태 수집
디스플레이
LCD	FSTN, LED backlight

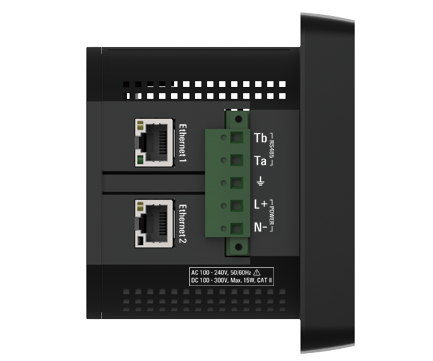

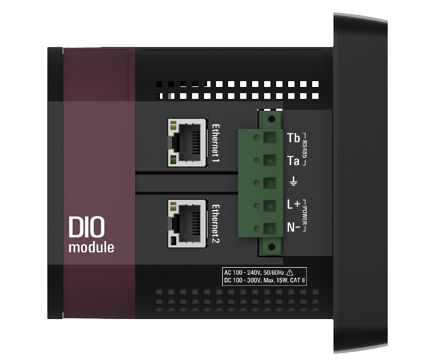

상위 시스템과의 외부 통신
이더넷 통신	프로토콜	Modbus TCP 프로토콜
	포트	2개, 이더넷 스위칭 ¹⁰
	커넥터 타입	RJ45 커넥터
	통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP ¹¹
	통신선 길이	최대 100 m
	통신속도	100 Base-TX (100 Mbps/Full Duplex)
	결선	스타, 데이지체인, Ring 결선 (RSTP ¹² 지원)
	데이지체인 연결대수	최대 20대
RS-485 통신	프로토콜	Modbus RTU 프로토콜
	포트	1개/Ta, Tb
	커넥터 타입	스크류타입 터미널
	통신선	UL 2919 RS-485 1P/2P 24 AWG
	통신선 길이	최대 1,219 m (4,000 ft)
	통신속도	1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 bps¹³
	연결대수	버스 당 최대 32대 ¹³
전원
단자명	L+, N-
커넥터 타입	스크류타입 터미널 (pluggable)
전선규격	0.25 - 4.0 mm² (24 - 12 AWG), 구리
전선 정격온도	70 °C 이상
설치 범주	CAT Ⅱ
동작환경	Pollution degree 2
내전압	AC 3,000 V RMS, 60Hz 1분간
소비전력	최대 4 W @ IO 모듈 미장착
	최대 12 W @ IO 모듈 2대 장착
전원옵션	AC220V/DC110V	DC48V
전원전압(Us) ¹⁴	AC 100 - 240 V 50/60 Hz, DC 100 - 300 V	DC 48 V
동작전압 범위	0.9 x Us - 1.1 x Us	0.75 x Us - 1.3 x Us
돌입전류 ¹⁵	Peak 31 A, duration 1 ms 이하 (AC 220 V)	Peak 5 A, duration 200 μs 이하 (DC 48 V)
	Peak 11 A, duration 200 μs 이하 (DC 110 V)
일반
무게	500 g

1. Barrier-type 단자의 터미널 스크류 토크는 1.1 Nm (12 kgf-cm, 10 Ibf-in) 이다.
2. Barrier-type 단자의 터미널 스크류 토크는 1.4 Nm (14 kgf-cm, 12 Ibf-in) 이다.
3. 고조파 성분은 삼상4선 결선이면 상전압에 대한 크기이며, 삼상3선이면 선간전압에 대한 크기이다.
4. 정격전압 Un 은 상전압 230 V 이다.
5. 정격전류 In 은 5 A/1 A 이다.
6. 데이터가 제품 화면에 표시되지 않고 통신으로만 제공된다.
7. 유효전력에 대한 디맨드는 수전 유효전력과 NET 유효전력 중에서 선택 가능하다.
8. 예측 디맨드는 열적 디맨드 기반으로 연산되며, 열적 디맨드의 응답 빠르기는 설정 가능하다.
9. 전력량, 디맨드 및 IO 모듈의 디지털 입출력 데이터 등과 같은 특수 계측항목에 대해서는 해당 aggregation 구간의 마지막 프레임 데이터를 래치하여 제공한다.
10. 이더넷 스위치가 내장되어 있으므로, 별도의 외부 스위치 없이 Accura 3500E 간 이더넷 연결이 가능하다.
11. FTP (Foiled Shield Twisted Pairs), STP (Braided Shield Twisted Pairs), SFTP (Braided Foiled Shield Twisted Pairs)
12. RSTP (Rapid Spanning Tree Protocol), IEEE 802.1D-2004.
13. 통신속도 115,200 bps 에서는 600 m 거리 내에서 최대 16대까지 통신이 가능하다.
14. 전원전압은 AC 전압에 대하여 UL 인증을 만족한다.
15. 전원 입력단에 퓨즈 설치 시 UL 인증을 받은 Class RK5 등급 이상의 2 A/500 V 퓨즈 사용을 권장한다.

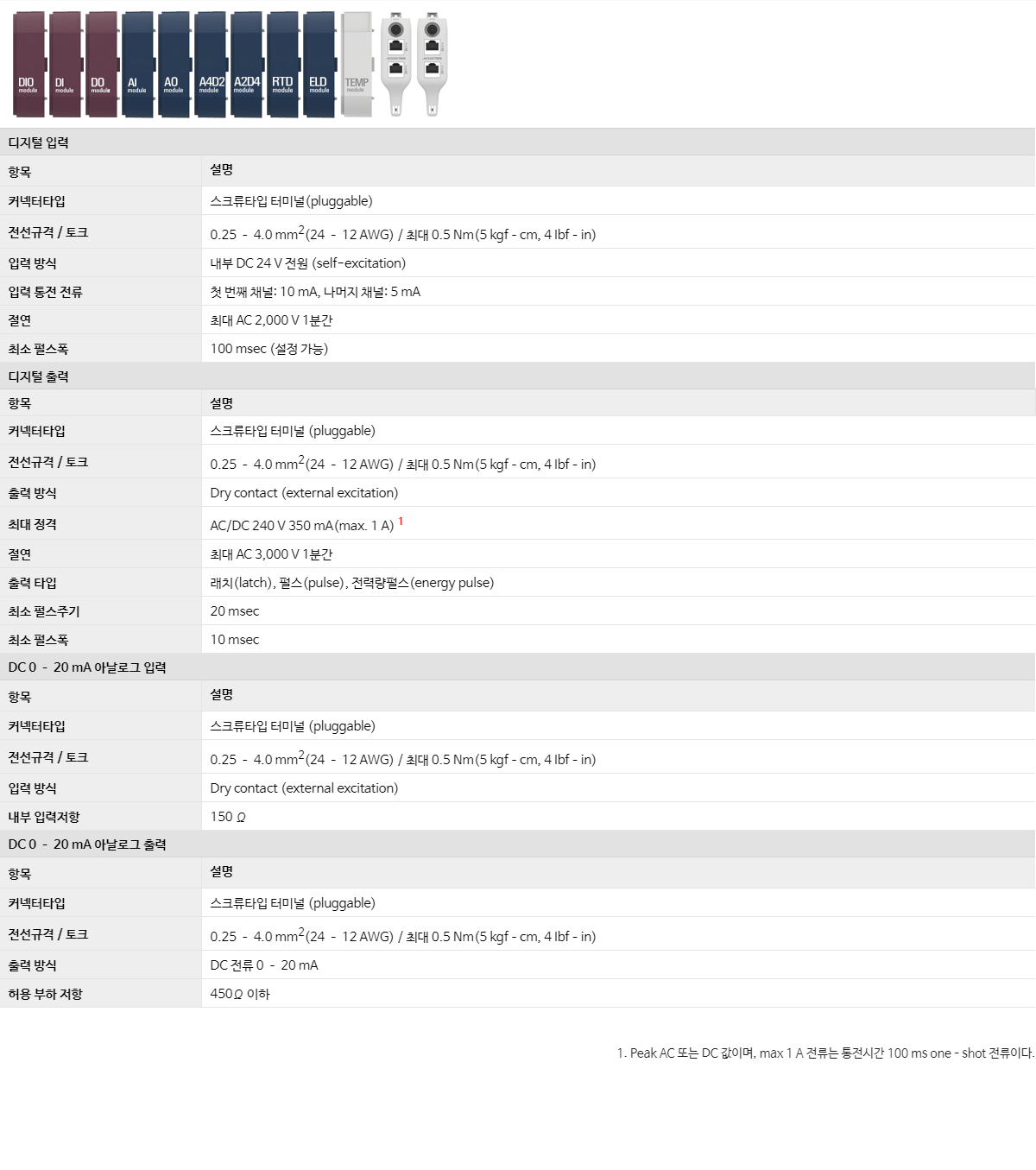

IO 모듈 공통 사양

디지털 입력
항목	설명
커넥터타입	스크류타입 터미널 (pluggable)
전선규격 / 토크	0.25 - 4.0 mm²(24 - 12 AWG) / 0.51 Nm (5.2 kgf-cm, 4.5 Ibf-in)
입력방식	내부 DC 24 V 전원 (self-excitation)
입력 통전 전류	첫 번째 채널: 10 mA, 나머지 채널: 5 mA
절연	최대 AC 2,000 V 1분간
최소 펄스폭	100 ms (설정 가능)
디지털 출력
항목	설명
커넥터타입	스크류타입 터미널 (pluggable)
전선규격 / 토크	0.25 - 4.0 mm²(24 - 12 AWG) / 0.51 Nm (5.2 kgf-cm, 4.5 Ibf-in)
출력방식	Dry contact (external excitation)
최대 정격	AC/DC 240 V 350 mA (max. 1 A)¹
절연	최대 AC 3,000 V 1분간
출력타입	래치 (latch), 주기 펄스 (periodic pulse), 전력량 펄스 (energy pulse)
최소 펄스주기	20 ms
최소 펄스폭	10 ms
DC 0 - 20 mA 아날로그 입력
항목	설명
커넥터타입	스크류타입 터미널 (pluggable)
전선규격 / 토크	0.25 - 4.0 mm²(24 - 12 AWG) / 0.51 Nm (5.2 kgf-cm, 4.5 Ibf-in)
계측범위	DC 전류 0 - 20 mA
내부 입력저항	150 Ω
DC 0 - 20 mA 아날로그 출력
항목	설명
커넥터타입	스크류타입 터미널 (pluggable)
전선규격 / 토크	0.25 - 4.0 mm²(24 - 12 AWG) / 0.51 Nm (5.2 kgf-cm, 4.5 Ibf-in)
출력범위	DC 전류 0 - 20 mA
허용 부하저항	450 Ω 이하

1. Peak AC 또는 DC 값이며, max 1 A 전류는 통전시간 100 ms one-shot 전류이다.

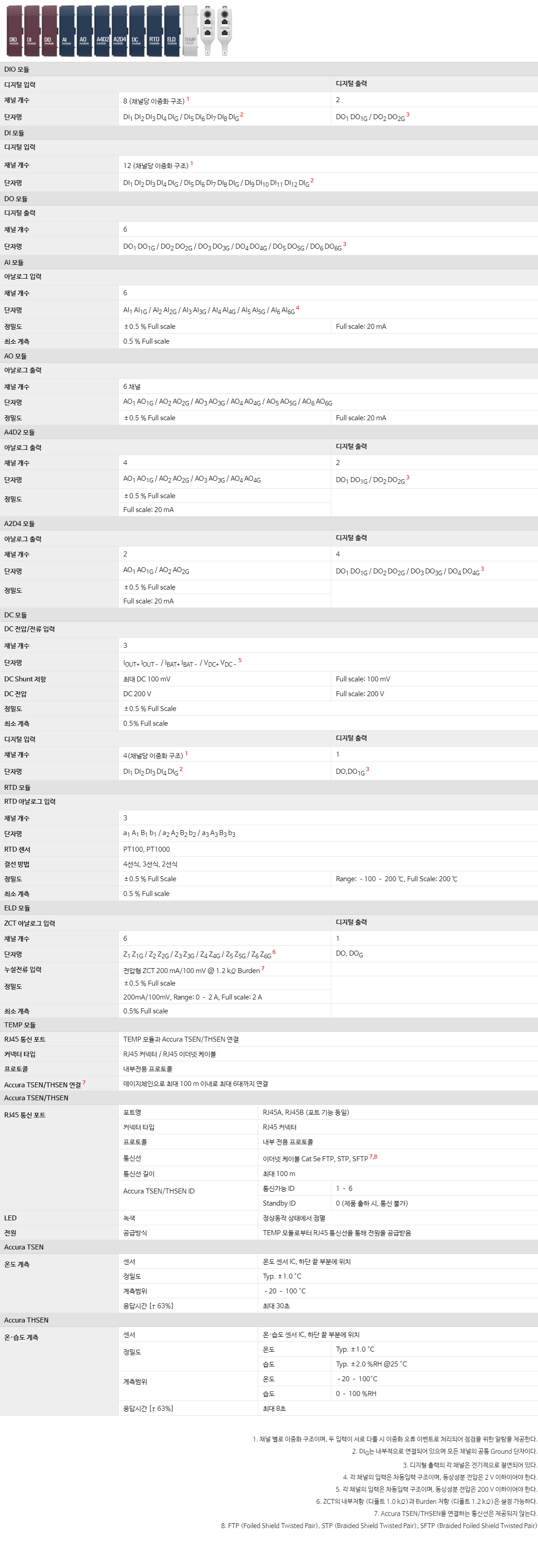

IO 모듈 개별사양

DIO 모듈
디지털 입력			디지털 출력
채널 개수	8 (채널당 이중화 구조)¹		2
단자명	DI₁ DI₂ DI₃ DI₄ DI_G / DI₅ DI₆ DI₇ DI₈ DI_G²		DO₁ DO_1G / DO₂ DO_2G³

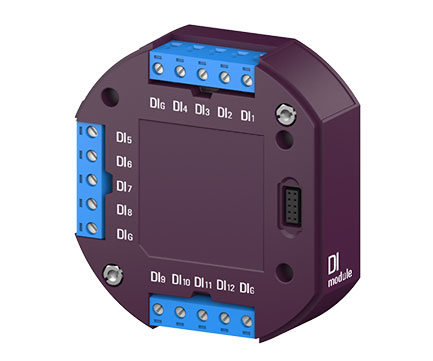

DI 모듈
디지털 입력
채널 개수	12 (채널당 이중화 구조) ¹
단자명	DI₁ DI₂ DI₃ DI₄ DI_G / DI₅ DI₆ DI₇ DI₈ DI_G / DI₉ DI₁₀ DI₁₁ DI₁₂ DI_G²

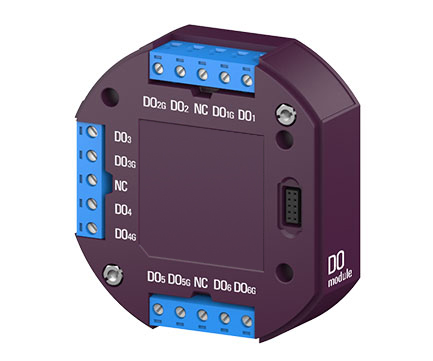

DO 모듈
디지털 출력
채널 개수	6
단자명	DO₁ DO_1G / DO₂ DO_2G / DO₃ DO_3G / DO₄ DO_4G / DO₅ DO_5G / DO₆ DO_6G³
AI 모듈
아날로그 입력
채널 개수	6
단자명	AI₁ AI_1G / AI₂ AI_2G / AI₃ AI_3G / AI₄ AI_4G / AI₅ AI_5G / AI₆ AI_6G⁴
정밀도	±0.5 % Full scale		Full scale: 20 mA
최소 계측	0.5 % Full scale

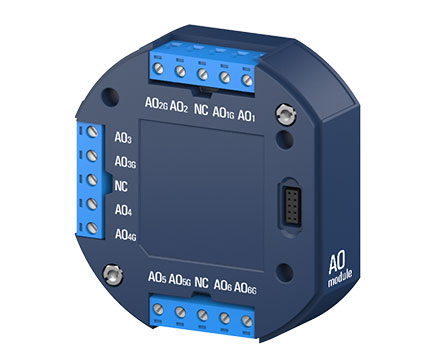

AO 모듈
아날로그 출력
채널 개수	6
단자명	AO₁ AO_1G / AO₂ AO_2G / AO₃ AO_3G / AO₄ AO_4G / AO₅ AO_5G / AO₆ AO_6G
정밀도	±0.5 % Full scale		Full scale: 20 mA
A4D2 모듈
아날로그 출력			디지털 출력
채널 개수	4		2
단자명	AO₁ AO_1G / AO₂ AO_2G / AO₃ AO_3G / AO₄ AO_4G		DO₁ DO_1G / DO₂ DO_2G³
정밀도	±0.5 % Full scale
	Full scale: 20 mA

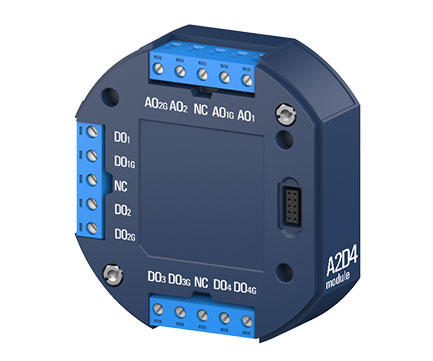

A2D4 모듈
아날로그 출력			디지털 출력
채널 개수	2		4
단자명	AO₁ AO_1G / AO₂ AO_2G		DO₁ DO_1G / DO₂ DO_2G / DO₃ DO_3G / DO₄ DO_4G³
정밀도	±0.5 % Full scale
	Full scale: 20 mA

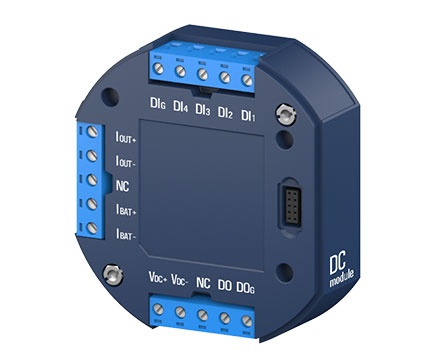

DC 모듈
DC 전압/전류 입력
채널 개수	3
단자명	I_OUT+ I_OUT- / I_BAT+ I_BAT- / V_DC+ V_DC-⁵
DC Shunt 저항	최대 DC 100 mV		Full scale: 100 mV
DC 전압	최대 DC 200 V		Full scale: 200 V
정밀도	±0.5 % Full Scale
최소 계측	0.5% Full scale
디지털 입력			디지털 출력
채널 개수	4(채널당 이중화 구조) ¹		1
단자명	DI₁ DI₂ DI₃ DI₄ DI_G ²		DO DO_G ³

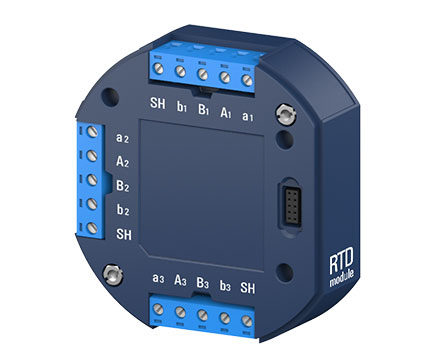

RTD 모듈
RTD 아날로그 입력
채널 개수	3
단자명	a₁ A₁ B₁ b₁ / a₂ A₂ B₂ b₂ / a₃ A₃ B₃ b₃
RTD 센서	PT100, PT1000
결선 방법	4선식, 3선식, 2선식
정밀도	±0.5 % Full Scale		Range: -100 - 200 ℃, Full Scale: 200 ℃
최소 계측	0.5 % Full scale

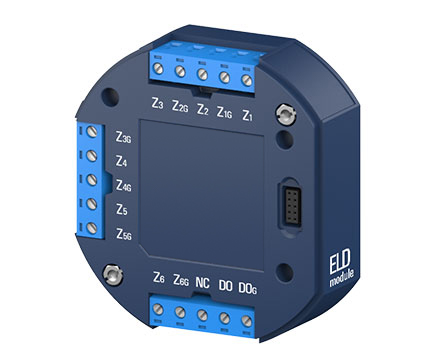

ELD 모듈
ZCT 아날로그 입력			디지털 출력
채널 개수	6		1
단자명	Z₁ Z_1G / Z₂ Z_2G / Z₃ Z_3G / Z₄ Z_4G / Z₅ Z_5G / Z₆ Z_6G ⁴		DO, DO_G
누설전류 입력	전압형 ZCT AC 200 mA/100 mV @ 1.2 kΩ Burden ⁶
정밀도	±0.5 % Full scale
	200mA/100mV, Range: 0 - 2 A, Full scale: 2 A
최소 계측	0.5% Full scale
TEMP 모듈
RJ45 통신 포트	TEMP 모듈과 Accura TSEN/THSEN 연결
커넥터 타입	RJ45 커넥터 / RJ45 이더넷 케이블
프로토콜	내부 전용 프로토콜
Accura TSEN/THSEN 연결 ⁷	데이지체인으로 최대 100 m 이내 최대 6대까지 연결
Accura TSEN/THSEN
RJ45 통신 포트	포트명	RJ45A, RJ45B (포트 기능 동일)
	커넥터 타입	RJ45 커넥터
	프로토콜	내부 전용 프로토콜
	통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP ^7,8
	통신선 길이	최대 100 m
	Accura TSEN/THSEN ID	통신가능 ID	1 - 6
		Standby ID	0 (제품 출하 시, 통신 불가)
LED	녹색	정상동작 상태에서 점멸
전원	공급방식	TEMP 모듈로부터 RJ45 통신선을 통해 전원을 공급받음
Accura TSEN
온도계측	센서	온도 센서 IC, 하단 끝 부분에 위치
	정밀도	Typ. ±1.0 °C
	계측범위	-20 - 100 °C
	응답시간 [τ 63%]	최대 30초
Accura THSEN
온·습도 계측	센서	온·습도 센서 IC, 하단 끝 부분에 위치
	정밀도	온도	Typ. ±1.0 °C
		습도	Typ. ±2.0 %RH @25 °C
	계측범위	온도	-20 - 100 °C
		습도	0 - 100 %RH
	응답시간 [τ 63%]	최대 8초

1. 채널 별로 이중화 구조이며, 두 입력이 서로 다를 시 이중화 오류 이벤트로 처리되어 점검을 위한 알람을 제공한다.
2. DI_G는 내부적으로 연결되어 있으며 모든 채널의 공통 Ground 단자이다.
3. 디지털 출력의 각 채널은 전기적으로 절연되어 있다.
4. 각 채널의 입력은 차동입력 구조이며, 채널간의 동상성분 전압의 차이는 2 V 이하이어야 한다.
5. 각 채널의 입력은 차동입력 구조이며, 채널간의 동상성분 전압의 차이는 200 V 이하이어야 한다.
6. ZCT의 내부저항 (디폴트 1.0 kΩ)과 Burden 저항 (디폴트 1.2 kΩ)은 설정 가능하다.
7. Accura TSEN/THSEN을 연결하는 통신선은 제공되지 않는다.
8. FTP (Foiled Shield Twisted Pairs), STP (Braided Shield Twisted Pairs), SFTP (Braided Foiled Shield Twisted Pairs)

공통 및 일반 사양

환경조건
동작온도	-20 - 60 ℃(-4 - 140 ℉)
보관온도	-40 - 85 ℃(-40 - 185 ℉)
동작습도	5 - 95 % (무결로 상태)
동작고도	최대 2,000 m
동작환경	Pollution degree 2
방진, 방수	IEC 60529 IP54 (Accura 3500E)
일반
보증기한	2년

제품 / 기술문의 010 4555 3806
